钢结构基础放线是施工过程中的关键步骤，涉及使用测量工具确保结构各部分正确定位。本技术规范旨在指导施工人员如何进行精确的放线作业。应明确放线的目的和重要性，以确保结构的稳定性和安全性。根据工程图纸和技术规范，选择合适的测量方法和仪器，如全站仪、水准仪等。在放线前，需要对现场进行详细的踏勘，以确定基准点和控制点。随后，按照设计要求，通过专业软件进行放线计算，并制作相应的放线图。在实际操作过程中，应严格遵循操作规程，确保放线的准确性。放线完成后，应对放线结果进行复核，确保符合设计要求。在整个放线过程中，还应考虑环境因素对测量精度的影响，并采取相应措施进行修正。钢结构基础放线是一项技术性很强的工作，需要严格按照技术规范进行操作，确保工程质量和安全。

钢结构基础放线方法

钢结构基础放线是钢结构安装前的重要步骤，它确保了钢结构的正确位置和尺寸。以下是钢结构基础放线的一些详细步骤和注意事项：

1. 准备工作

在开始放线之前，需要准备好相关的工具和材料，如经纬仪、钢卷尺、线绳、线坠子、墨斗等。同时，要根据建筑规划定位图和建筑物底层施工平面图进行准备工作。

2. 建筑物定位放线

这是房屋建筑工程开工后的第一次放线，由城市规划部门（下属的测量队）及施工单位的测量人员（专业的）进行。根据建筑规划定位图进行定位，最后在施工现场形成至少4个定位桩。

3. 基础施工放线

基础施工放线是在建筑物定位桩设定后进行的。由施工单位的专业测量人员、施工现场负责（监理人员主要是旁站监督）进行放线。放线工具包括经纬仪、龙门板、线绳、线坠子、钢卷尺等。需要注意的是，基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，以防轴线定位桩被破坏。

4. 主体施工放线

基础工程施工出正负零后，紧接着就是主体一层、二层封顶的施工及放线工作。放线工具包括经纬仪、线坠子、线绳、墨斗、钢卷尺等。使用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

5. 控制网的建立

建筑的测量放线工作的开展，需要建设完整的控制网。在放线的监测点和控制桩点位置上，要设置相应的标识牌。此外，由于建筑中有较多的脚手架和防护网，所以需要采用内控法完成平面的定位，并建立校对的放线洞。

6. 高程控制网的建设

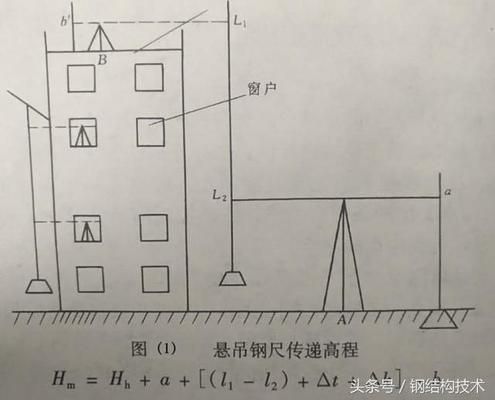

在建设高程控制网时，需要在施工现场完成引测水准点的设计。同时，还要在稳定土质和容易保留的位置上设置基岩水准点，以便为后期的沉降观测工作提供便利。如果建筑在某个方向的连线上有较长的距离，则需要在施工区域增设两个以上的水准点。

7. 垫层和基础墙的施工

在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩，用经纬仪或用拉绳挂锤球的方法，把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线，作为砌筑建筑物基础的依据。

8. 自检、互检和验收

基础线放线完成后要自检、互检、最后同监理共同验收，确认无误后方可开始钢筋绑扎施工。施工时先放主轴线，这样再放墙柱线时要容易很多。主要是对墙柱等细部位置的校正，因为细节往往会出现小错误的地方。放线完成后就是做地基放线记录等工程资料了。

结论

钢结构基础放线是一个细致且技术要求较高的过程，需要严格按照设计图纸和相关规范进行。通过上述步骤，可以确保钢结构的基础放线工作准确无误，为后续的施工提供坚实的基础。
