桁架的概念？

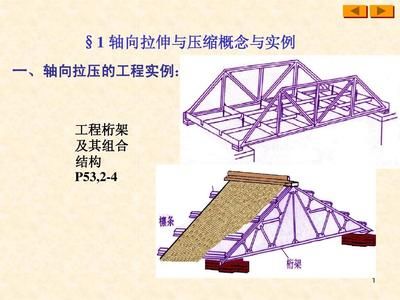

桁架是一种广泛应用于建筑、工程和制造领域的结构系统。它通常由一系列互相连接的杆件和节点组成，形成一个稳定的三维结构。桁架的主要功能是支撑重物、分散压力、提供结构的刚性和稳定性，同时还能保持整体的轻量化。桁架的杆件主要承受拉力或压力，可以充分发挥材料的作用，节约材料并减轻结构重量。常见的桁架类型包括钢桁架、钢筋混凝土桁架、预应力混凝土桁架、木桁架等。，，桁架的概念最早可以追溯到两千年前的古代，人类祖先就发现了三角形的稳定性原理，并发明了三角桁架，用于实现跨越的目的。在现代，桁架的设计和计算方法已经非常成熟，可以根据不同的需求和条件进行优化设计。平面桁架和空间桁架是桁架的两种主要形式，它们分别适用于不同类型的结构需求。桁架的应用范围非常广泛，不仅用于大跨度的公共建筑如展览馆、体育馆和桥梁等，还广泛应用于厂房、仓库、车站等建筑中。

桁架的概念

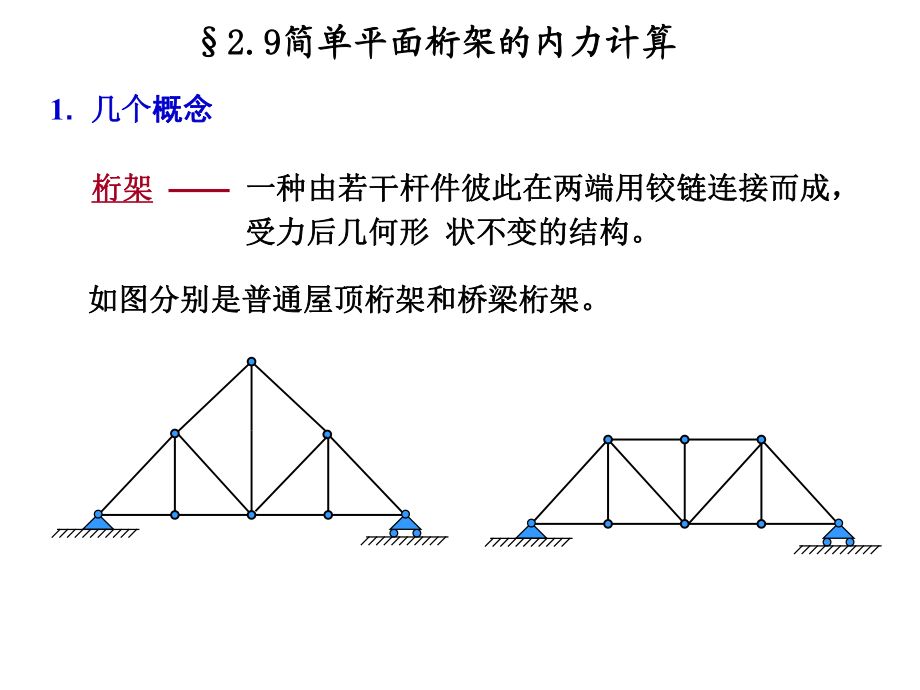

桁架是由直杆组成的一般具有三角形单元的平面或空间结构，杆件彼此在两端用铰链连接而成，其杆件主要承受轴向拉力或压力。

• 基本假设方面
  • 铰结点为理想铰，即铰绝对光滑，无摩擦。
  • 各杆均为直杆，且位于同一平面内。
  • 荷载及支座反力作用在结点上，且位于桁架平面内。
• 从材料受力和结构特性角度看
  • 桁架杆件多为轴心受力，能充分利用材料的强度，在跨度较大时可比实腹梁节省材料，减轻自重和增大刚度。
  • 由于杆件主要承受拉力或压力，可以充分发挥材料的作用，节约材料，减轻结构重量，常用的有钢桁架、钢筋混凝土桁架、预应力混凝土桁架、木桁架、钢与木组合桁架、钢与混凝土组合桁架等多种类型。
