桁架的设计图绘制是一个涉及多个步骤的复杂过程，包括初步设计、详细设计以及最终的图纸制作。以下是绘制桁架设计图的基本步骤：，，1. **确定尺寸与参数**：首先需要根据使用需求和结构条件，确定桁架的大小、材料类型、载荷分布和支撑情况。，，2. **选择桁架类型**：根据所承受的荷载和跨度，选择合适的桁架类型，如三角形桁架、梯形桁架或拱形桁架等。，，3. **计算杆件长度和间距**：根据受力分析和几何关系，计算出各杆件的长度和间距。，，4. **绘制平面图**：在平面图上绘制出桁架的平面布局，包括主梁、次梁、腹板和弦杆等构件的位置和连接方式。，，5. **绘制立面图和剖面图**：在立面图中标注出各层之间的高度差，并绘制剖面图以展示内部结构和连接细节。，，6. **添加细节和标注**：在图中添加必要的细节，如螺栓孔、焊接点、预埋件等，并标注出所有重要的尺寸和公差要求。，，7. **审核和修改**：最后进行审核，确保所有的设计符合规范要求，并对图纸进行必要的修改和完善。，，完成以上步骤后，就可以得到一份完整的桁架设计图了。

桁架设计图的绘制方法

利用CAD软件绘制桁架设计图

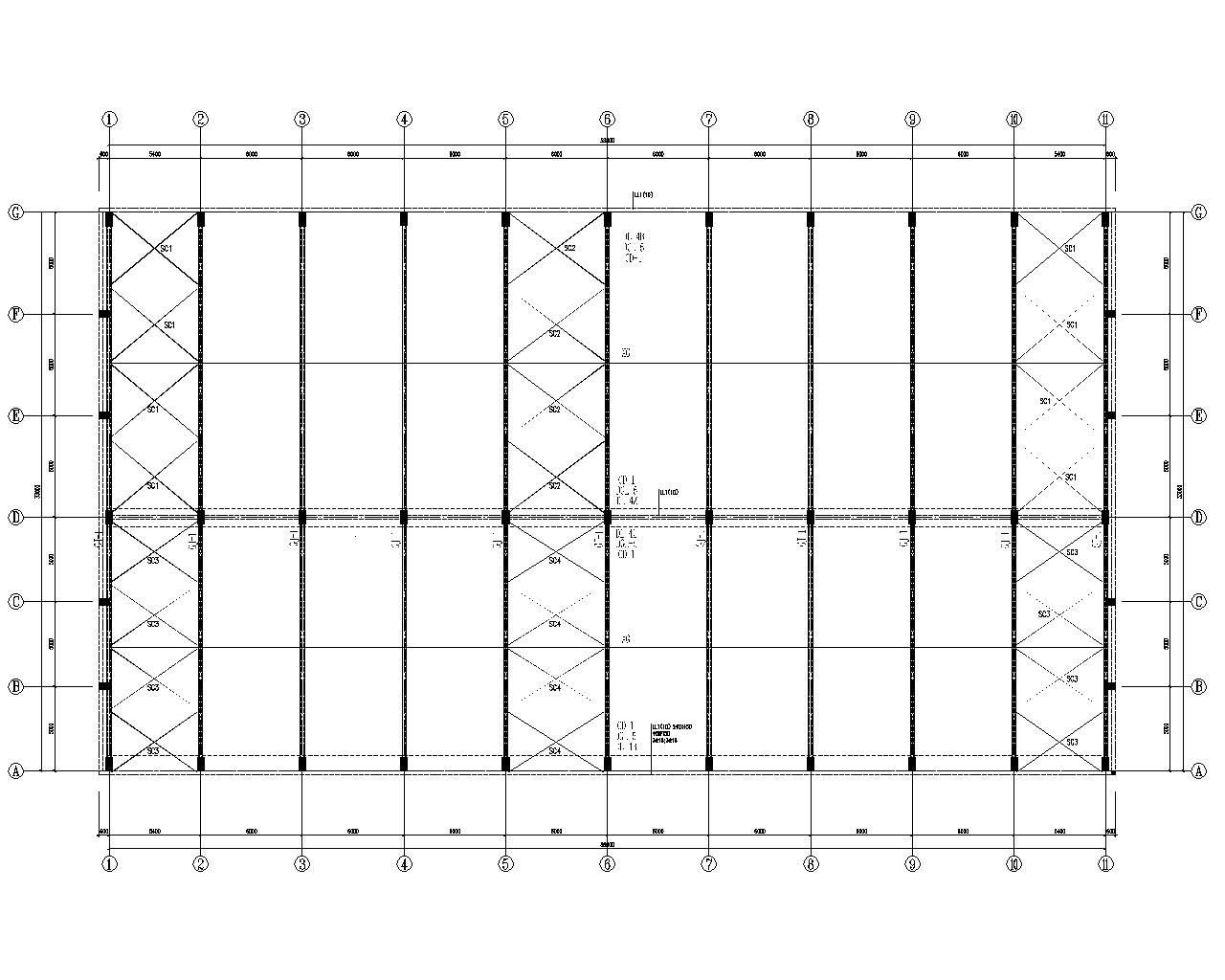

**CAD（计算机辅助设计）**是一种广泛应用于工程设计和绘图的软件，它可以用来绘制精确的二维和三维设计图。在CAD中绘制桁架设计图，通常需要以下几个步骤：

1. 准备工作：首先，需要在CAD软件中选择合适的绘图平面，比如前视图或顶视图。然后，使用线和矩形工具绘制桁架的基本形状。

2. 绘制基本形状：使用CAD的绘图工具，如直线、圆弧等，绘制出桁架的基本轮廓。这些工具可以帮助用户精确地控制线条的长度和角度，从而确保设计图的准确性。

3. 拉伸和成型：使用CAD的“拉伸”功能，将二维的草图转化为三维的桁架模型。在这个过程中，可以根据需要调整桁架的高度和其他尺寸。

4. 细节处理：使用“剪切”功能在桁架上创建连接点，使用“圆柱体”工具添加必要的支撑杆。此外，还可以使用“填充”功能将桁架的孔洞填充，使设计图更加完整。

5. 材料和属性设置：选择恰当的材料属性，并将其应用于所绘制的桁架。这一步骤对于确保桁架的结构性能符合设计要求至关重要。

6. 保存和导出：完成所有设计工作后，保存并导出桁架文件。这样可以方便地与其他设计师或制造商共享设计成果。

利用3DMax软件绘制桁架设计图

3DMax是一款专业的三维设计软件，适用于制作复杂的三维模型和动画。在3DMax中绘制桁架设计图，可以采用以下步骤：

1. 创建基础形状：首先，创建一个基础的桁架样条线。这可以通过绘制简单的线条来实现，然后将这些线条转换为编辑多边形。

2. 编辑多边形：使用3DMax的编辑多边形工具，对面进行选择和编辑。这一步骤可以帮助用户细化桁架的结构，比如增加细节和调整形状。

3. 使用晶格工具：可以使用晶格工具来快速生成桁架的框架结构。需要注意的是，晶格形成的物体是按照源模型的布线走的，因此原始模型的布线会影响最终的桁架形状。

4. 复制和镜像：为了提高效率，可以先制作一部分桁架，然后通过复制和镜像的方式完成整个结构的搭建。

5. 材质和灯光设置：在3DMax中，除了构建模型外，还需要设置材质和灯光。这对于最终渲染出真实感强的桁架效果图非常重要。

结语

以上就是在不同软件中绘制桁架设计图的基本步骤。需要注意的是，无论是使用CAD还是3DMax，都需要对软件的功能有深入的了解，并且具备一定的设计知识。此外，为了提高工作效率，可以利用一些在线资源，如“3Dsource云应用中心”，来查找现成的3D模型，节省自行绘制的时间和精力。
