桁架模型制作任务描述

营口钢结构设计10秒前1阅读0评论

桁架模型制作任务描述通常包括以下要素：，，1. 目标和目的：明确制作桁架模型的目的，比如是为了教育、研究还是娱乐。，2. 材料：列出制作桁架所需的所有材料，如木材、金属杆、螺丝、胶水等。，3. 设计：提供桁架的设计图纸或草图，说明每个部分的尺寸、形状和连接方式。，4. 工具和设备：列出制作过程中需要的工具和设备，如锯子、电钻、尺子、锤子等。，5. 制作步骤：详细描述从准备材料到完成桁架模型的每一个步骤，包括切割、组装、固定和测试。，6. 安全措施：强调在制作过程中的安全注意事项，如使用防护装备、遵守操作规程等。，7. 预期结果：描述完成后桁架模型的预期外观和功能，以及如何评估其性能。，8. 时间线：提供一个大致的时间规划，帮助参与者了解整个项目的时间安排。

以下是一个关于桁架模型制作的任务描述示例：

一、任务背景

桁架结构在建筑、舞台搭建等多个领域有着广泛的应用。在建筑领域，如桥梁、大跨度厂房等建筑中，桁架结构起着重要的支撑作用；在舞台搭建方面，桁架是搭建舞台框架、挂载灯光音响设备的关键结构。随着各行业的发展，对于桁架模型制作的需求也日益增加，无论是用于前期设计展示、结构性能研究，还是作为教学辅助工具等，都需要高质量的桁架模型制作技术。

二、任务目标

模型准确性
- 按照给定的桁架结构设计图纸或者相关标准，精确制作桁架模型，确保各杆件的长度、角度、连接方式等符合要求，能够准确反映实际桁架结构的几何特征。
材料选用合理
- 根据模型的用途（如展示模型、结构测试模型等），选择合适的材料。如果是用于展示，材料要轻便、易于加工且外观效果好；如果是用于结构测试，材料需具备一定的强度和刚度等力学性能。
制作工艺规范
- 采用合适的制作工艺，如切割、焊接（如果是金属材料）、拼接（如果是木材或塑料等材料）等，保证制作过程的规范性，使模型具有较好的稳定性和整体性。
满足特定需求
- 若模型有特殊需求，如需要具备可调节功能、可拆卸功能等，要在制作过程中予以实现。

三、关键技术与知识要求

结构知识

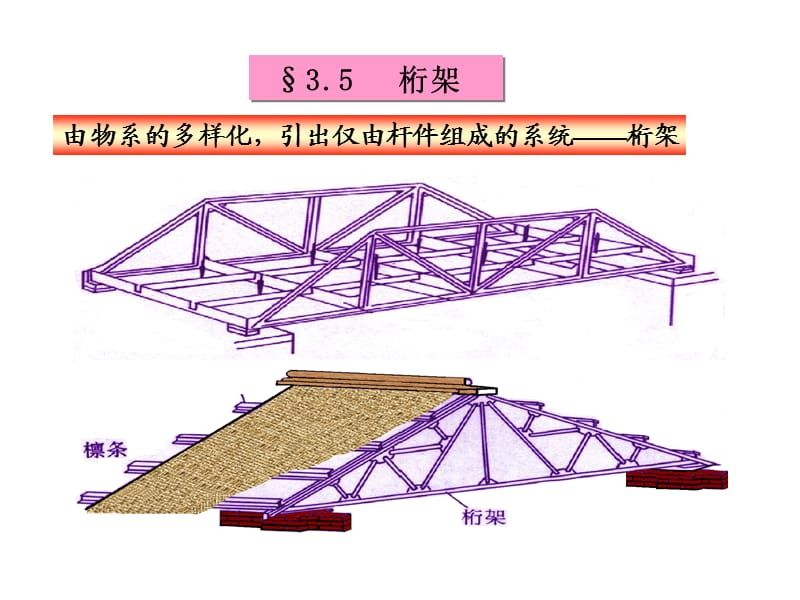

- 制作者需要了解桁架结构的基本原理，包括桁架的组成部分（如弦杆、腹杆等）、不同类型桁架（如平行弦桁架、三角形桁架等）的力学特性等。这有助于在制作模型时准确把握结构的关键部位和连接方式。
测量与绘图
- 在制作之前，要能够准确测量各个杆件的尺寸，绘制出详细的制作草图或者利用CAD等软件进行精确绘图。对于复杂的桁架结构，精确的测量和绘图是确保模型制作成功的基础。
材料加工技术
- 根据选用的材料（金属、木材、塑料等），掌握相应的加工技术。例如，对于金属材料，要掌握切割、钻孔、焊接等技术；对于木材，要掌握锯切、打磨、榫卯连接等技术；对于塑料，要掌握切割、热熔连接等技术。

四、任务方案

设计阶段
- 根据任务要求，确定桁架模型的类型（如固定桁架、可调节桁架等）、规模（大小尺寸）和材料。
- 对桁架结构进行详细分析，计算各杆件的尺寸和连接点的位置，绘制出精确的设计图纸，包括正视图、侧视图、俯视图等。
材料准备阶段
- 根据设计图纸，采购所需的材料。对材料进行初步的检查和处理，如对金属材料进行除锈、对木材进行干燥处理等。
制作阶段
- 按照设计图纸和制作工艺要求，逐步进行杆件的制作和连接。如果是焊接连接，要注意焊接的质量，保证焊缝均匀、牢固；如果是拼接连接，要确保连接紧密、无松动。
- 在制作过程中，要不断进行测量和检查，确保模型的尺寸和结构符合设计要求。
检验与调整阶段
- 制作完成后，对桁架模型进行全面的检验。检查模型的尺寸精度、结构稳定性、连接牢固性等。
- 如果发现问题，及时进行调整和修复，确保模型达到预期的质量标准。
