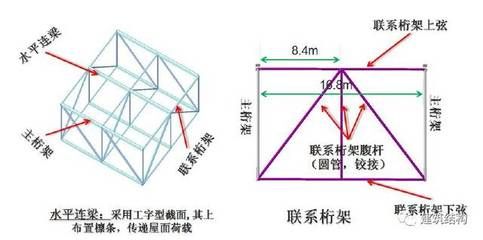

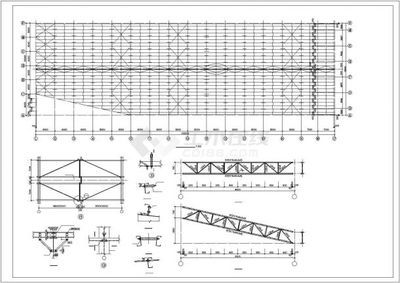

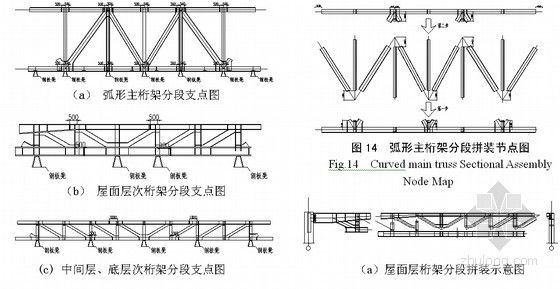

桁架结构图解图片展示了一个典型的桁架结构，包括梁、柱和支撑。图中的桁架由多个三角形构件组成，这些构件通过连接件相互连接，形成一个稳定的框架结构。这种结构在建筑、桥梁等领域有广泛的应用，可以承受较大的荷载并保持结构的稳定性。桁架结构图解图片还展示了不同类型桁架的特点，如三角桁架、梯形桁架等，以及它们在不同场合的应用。图片中还标注了一些常见的尺寸参数，如跨度、高度等，以便读者更好地理解和应用桁架结构。

桁架结构图解图片

桁架结构的基本概念

桁架是一种由杆件彼此在两端用铰链连接而成的结构，这种结构在荷载作用下，杆件主要承受轴向拉力或压力，从而能充分利用材料的强度。桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。

桁架结构的类型

桁架的形式多种多样，常见的有三角形、梯形和多边形等。在做木桁架设计的时候，可以根据建筑的实际需求来设计。此外，木桁架形式还需要考虑屋面的流水坡度问题，例如卷材或铁皮屋面可以选择多边形木桁架。

桁架结构的设计与计算

桁架结构的设计涉及到复杂的力学计算，例如使用图解法求解内力。这个过程包括用力的平衡方程求解桁架的支座反力，确定外力和杆件轴力的区域编号，以及画出节点上的杆件内力矢量图。这些步骤可以帮助工程师理解和计算桁架结构的内部力分布。

桁架结构的应用

桁架结构不仅在建筑领域有着广泛的应用，还适用于舞台搭建、广告架、背景架、音响灯光架、桁架篷、屋架、桥梁、起重机架等。由于桁架可以进行定制，特殊规格及弧形的桁架能够通过厂家完成特殊定制，满足不同的使用需求。

桁架结构的优缺点

桁架结构的优点在于杆件主要承受拉力或压力，可以充分发挥材料的作用，节约材料，减轻结构重量。然而，网架结构则具有空间受力、重量轻、刚度大、抗震性能好等特点，但汇交于节点上的杆件数量较多，制作安装较平面结构复杂。

结语

由于搜索结果中没有提供具体的桁架结构图解图片，建议您可以通过专业的建筑结构图库网站或者相关的专业书籍来获取详细的桁架结构图解图片。这些资源通常会提供详细的结构示意图和设计细节，帮助您更好地理解和应用桁架结构。
