桁架结构案例分析

桁架结构是一种广泛应用于建筑、桥梁和机械中的结构形式，其特点是通过多个垂直的杆件（梁）相互连接形成框架。这种结构在稳定性、承载力和刚度方面具有显著优势，使其成为许多工程应用中的首选。本文将通过分析一个具体的桁架结构案例，探讨其在实际应用中的设计与性能表现。该桁架结构由多个三角形截面的杆件构成，每个杆件都通过螺栓与相邻的杆件相连，形成一个稳定的整体。设计时考虑了结构的强度、刚度和稳定性需求，以确保在承受各种荷载（如风载、雪载、自重等）时，结构能够安全稳定地工作。还对结构进行了疲劳测试，以评估在不同加载条件下的使用寿命。结果显示，该桁架结构在预期的使用条件下表现出良好的性能，能够满足长期的承载要求。通过对这个桁架结构案例的分析，我们可以了解到桁架结构在现代工程中的应用及其设计过程中的关键考量因素。

桥梁工程中的桁架结构案例分析

• 悬索桥加劲桁架：在悬索桥中，加劲桁架是主要承重构件，通过吊杆与主缆相连，承担桥面传来的荷载，并传递至主缆和锚碇。这一结构形式充分利用了桁架杆件主要承受轴向力的特点，有效提高了悬索桥的承载能力和稳定性。例如在一些大型跨海悬索桥工程中，加劲桁架发挥着至关重要的作用，使得桥梁能够承受巨大的车辆荷载和风荷载等外部作用力。
• 连续梁桥桁架：在连续梁桥里，桁架结构为主要受力构件之一，通过节点连接各个杆件，共同承受桥面传来的荷载。这种结构适用于跨度较小、荷载较轻的桥梁情况。相较于其他结构形式，桁架结构的使用能够使桥梁受力更加明确，结构构造相对简单，从而降低设计和施工的难度与成本。

建筑屋盖体系中的桁架结构案例分析

• 平面桁架：适用于跨度较小、荷载较轻的建筑屋盖。其构造简单、受力明确，杆件在平面内按照一定的几何关系组合，能够有效地将屋面荷载传递到支撑结构上。例如一些小型工业厂房或者简易仓库的屋盖，采用平面桁架结构既能够满足承载要求，又能降低建造成本。
• 空间桁架：适合大跨度、重荷载的建筑屋盖。通过合理的杆件布置和节点设计，空间桁架能够实现高效的传力，使结构整体更加轻盈。在大型展览馆、体育场馆等大跨度建筑的屋盖结构中，空间桁架的应用非常广泛。它能够充分发挥材料的力学性能，在满足大空间需求的同时，保证结构的安全性和稳定性。
• 轻型桁架：采用轻型材料和高效节点连接方式，常用于临时性建筑或需要快速搭建的场合。例如一些临时展览场馆、活动舞台等，轻型桁架可以在短时间内完成搭建，并且便于拆卸和搬运，能够满足临时性建筑的使用要求，同时在保证结构基本性能的前提下，有效降低材料和运输成本。

起重机中的桁架结构案例分析

• 桁架式起重臂：以桁架结构作为起重臂的主要受力构件，通过优化节点设计和杆件截面尺寸，实现起重臂的轻量化和大跨度。在大型起重机设备中，桁架式起重臂能够满足起吊重物的要求，并且在伸展和收缩过程中保持较好的稳定性，提高了起重机的工作效率和工作范围。
• 桁架式塔身：通过合理的杆件布置和连接方式，实现塔身结构的轻量化和高强度，提高起重机的整体稳定性和承载能力。在塔式起重机中，桁架式塔身能够有效地抵抗风荷载、吊重荷载等外力作用，保证起重机在工作过程中的安全性和可靠性。
• 附着式桁架：将桁架结构与建筑物或其他结构相连，利用其高效的传力性能，提高起重机的整体稳定性和抗风能力。这种桁架结构在高层建筑施工中使用的起重机上较为常见，通过与建筑物附着连接，增加了起重机的稳定性，减少了在复杂风环境下的晃动，确保施工安全顺利进行。

新型板桁架结构案例分析

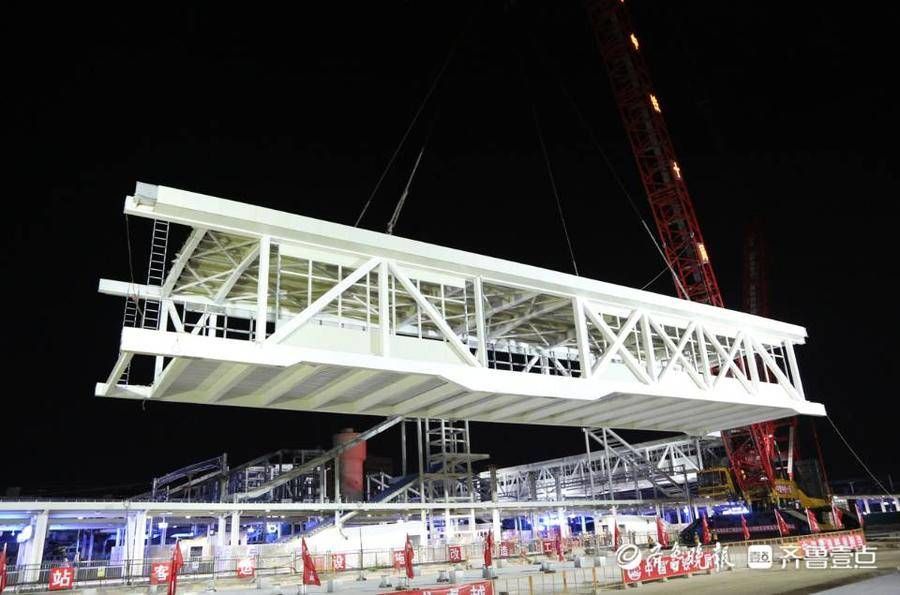

• 钢结构中板桁架结构：这是一种可用于建筑楼板或屋面板的新型板桁架结构。它无需装饰面，相对于网架结构而言无需檩条支托及板等围护结构，整体厚度变小。单元可在工厂预制完成，施工现场只需拼接各单元即可，施工方便高效，符合工业化装配式建筑的理念。元荡桥项目是其典型应用案例，该项目位于沪苏交界处，跨越元荡连接上海、苏州两地。这种板桁架结构可与门式钢架、网架结构、混凝土结构梁、梯形屋架等形式配套使用，适用于装配式建筑、雨棚、廊桥、园林景观、工业建筑、演出舞台等多个场景。
