摘要：本研究旨在探讨采光顶施工的工艺流程图绘制以及安全防护措施。通过分析现有文献和工程实践，确定了采光顶施工的关键技术流程，包括设计、材料准备、安装、检查和验收等步骤。针对采光顶施工的特点，提出了一套详细的工艺流程图绘制方法，强调了各阶段之间的逻辑关系和相互依赖性。在安全防护方面，本文提出了一系列有效的措施，包括施工现场的安全警示、个人防护装备的使用、施工机械的安全操作规程等，以确保施工人员和设备的安全。通过案例分析，总结了采光顶施工中的经验教训，为后续类似工程提供了参考。总体而言，本研究为采光顶施工提供了一套系统化的工艺流程图绘制方法和全面的安全防护措施，有助于提高施工效率和安全性。

采光顶施工工艺流程图绘制指南

一、确定施工主要工序

基础准备工序
- 施工测量与结构检查是基础。需要与主体结构测量相配合，对采光顶支承构件与主体结构连接的预埋件进行检查，确保其按设计要求埋设，测量偏差及时调整，且要定期对采光顶的安装定位基准点进行校核。
- 材料准备方面，采光顶的支承构件、玻璃组件及附件，其材料的品种、规格、色泽和性能应符合设计要求和技术标准的规定，材料的贮运、保管也要遵循相关规定，如采光顶部件搬运轻拿轻放，采光玻璃运输采用专用货架等。
支撑结构安装工序

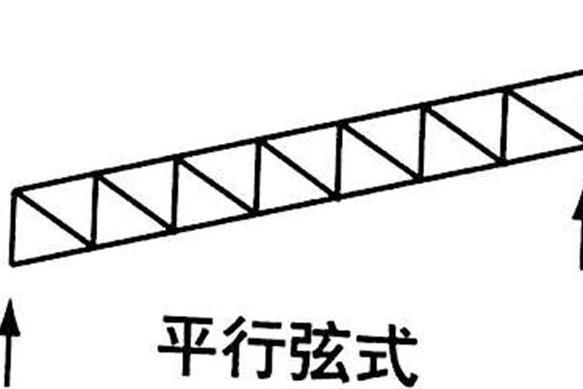

- 对于框支承玻璃采光顶，应根据采光顶分格测量确定各分格点的空间定位，支承结构按顺序安装，框架组件安装就位、调整后及时紧固，不同金属材料接触面采用隔离材料；对于点支承玻璃采光顶，同样要先确定采光顶各分格点的空间定位，钢桁架及网架结构安装就位、调整后紧固，钢索杆结构的拉索、拉杆预应力施加要符合设计要求。
- 钢结构安装过程中，如采用架设钢结构做为支撑系统，先将钢构件吊运、运输至安装部位，将纵向钢梁与主体结构可靠连接，横向钢梁按放线要求与主梁焊接。
玻璃相关安装工序
- 明框玻璃组件组装时，玻璃与构件槽口配合要符合要求，密封胶条镶嵌平整、密实，导气孔及排水孔设置符合要求，框缝密封采用硅酮耐候密封胶；隐框及半隐框玻璃组件组装时，对玻璃及框料粘结表面清洁处理后在规定条件下嵌填结构密封胶，结构密封胶的粘结宽度和厚度等要符合设计要求。
- 玻璃安装顺序可能根据实际情况确定，例如先安装斜向顶上2块玻璃，再安装竖向玻璃，最后安装斜向底下玻璃，安装是由一个方向一个分格进行安装，且玻璃宜采用机械吸盘安装（点支承玻璃采光顶），中空玻璃钻孔周边采取多道密封措施等。
- 玻璃接缝密封胶施工，采用硅酮耐候密封胶，嵌填密实、连续、饱满，胶缝平整光滑、缝边顺直，玻璃间的接缝宽度和密封胶的嵌填深度符合设计要求，嵌填时注意温度、基面清洁干燥等条件。
收尾工序
- 采光顶施工完毕后，进行雨后观察、整体或局部淋水试验，檐沟、天沟进行蓄水试验，并填写相应试验记录。
- 采光顶的周边封堵收口、屋脊处压边收口、支座处封口处理，均要铺设平整且可靠固定，天沟、排水槽、通气槽及雨水排出口等细部构造符合设计要求，装饰压板顺流水方向设置，表面平整，接缝符合设计要求。

二、选择绘图工具

专业绘图软件
- Microsoft Visio：功能强大，有丰富的图形库和模板，适合绘制各种复杂的流程图。例如可以轻松找到建筑施工相关的形状元素，能准确表示采光顶施工中的各个工序环节，并且可以方便地设置线条样式、添加文字说明等。
- AutoCAD：在建筑工程领域广泛应用，绘制的图形精度高。可以根据实际的尺寸比例来绘制采光顶施工工艺流程图，对于施工中有精确尺寸要求的工序环节表达更加准确。
在线绘图工具
- Lucidchart：操作简单，支持在线协作。团队成员可以共同编辑采光顶施工工艺流程图，方便不同专业人员之间的沟通交流，同时也有很多预设的形状和模板可供使用。
- Draw.io ：免费且功能较为全面，有基本的绘图形状和连线工具，能够满足采光顶施工工艺流程图的绘制需求，还可以将绘制好的流程图保存为多种格式。

三、绘制流程步骤

开始与结束符号
- 在流程图的起始位置绘制一个“开始”椭圆框，表示采光顶施工工艺流程的起点；在流程的最后绘制一个“结束”椭圆框，表示施工流程的终点。
工序框绘制
- 根据确定的主要工序，为每个工序绘制一个矩形框。例如“施工测量与结构检查”“钢结构安装”“玻璃组件组装”“玻璃安装”“密封胶施工”“收口处理”“淋水和蓄水试验”等工序都各自用一个矩形框表示。
- 在矩形框内简要注明工序名称。
箭头连接
- 用箭头表示工序之间的顺序关系。从“开始”框指向第一个工序框（如“施工测量与结构检查”），然后按照实际的施工顺序，依次用箭头连接各个工序框，最后将最后一个工序框（如“淋水和蓄水试验”）用箭头连接到“结束”框。
添加判断框（如有必要）
- 如果在施工过程中有根据不同条件进行不同操作的情况，可以添加判断框（菱形框）。例如在玻璃安装前，可能需要判断玻璃的类型（明框、隐框或半隐框），然后根据不同类型采用不同的安装和组装工艺，这时就在“玻璃安装”工序前添加一个判断框，从判断框引出不同的箭头指向不同类型玻璃对应的工序分支。
完善细节
- 为每个工序框添加详细的文字说明，包括工序的操作要点、质量要求等。例如在“钢结构安装”工序框下可以注明“钢材根据设计方案切割、修整后试装，质量检测符合国家标准”等内容。
- 对整个流程图的布局进行调整，使其清晰、美观、易于理解。可以根据工序的逻辑关系将相关工序分组排列，避免箭头交叉混乱。
