桁架计算的基本方法主要包括**确定支座情况和荷载情况、利用截面平衡和节点平衡原理建立方程组、解方程组求解内力和反力等**。桁架作为一种常见的结构形式，在工程中应用广泛，其计算的准确性直接影响到结构的安全性与经济性。以下是桁架计算基本方法的详细分析：，，1. **确定支座情况和荷载情况**：在进行桁架计算之前，首先需要明确桁架的支座情况和所受荷载的性质和大小。这包括了确定支座的位置、类型以及它们对整个桁架受力的影响。，，2. **利用截面平衡和节点平衡原理**：根据截面平衡原则，桁架各杆件的截面应满足平衡条件，即各截面的弯矩和剪力之和为零。通过节点平衡原理，建立杆件和节点的受力平衡方程组。，，3. **解方程组求解内力和反力**：将建立好的方程组进行求解，可以得出杆件的内力分布和支座的反力。这是桁架计算的核心步骤，需要运用适当的数学工具和技术来处理复杂的方程组。，，4. **判断计算结果的合理性**：在求解完内力和反力后，还需要对计算结果进行合理性的判断，确保计算符合实际受力情况，特别是要满足节点和杆件的实际受力需求。，，5. **选择合适的截面法**：根据桁架杆件所用的材料和计算所得出的内力，选择合适的截面应能保证桁架的整体刚度和稳定性以及各杆件的强度和局部稳定，以满足使用要求。，，6. **考虑动力因素**：如果桁架设计需要考虑动力载荷，如风荷载或地震作用，则需采用动力分析方法来评估结构的响应和安全性。，，7. **选择适宜的分析方法**：桁架计算通常包括静力分析和动力分析两大类。静力分析主要关注结构在静态荷载作用下的行为，而动力分析则更侧重于考虑动态加载如地震等因素的影响。，，8. **优化设计和施工**：基于准确的计算结果，工程师可以对桁架的设计

桁架计算的基本方法

一、计算桁架内力的基本假定

在进行桁架计算时，首先会有一些基本假定来简化计算模型：
- 假定桁架中的各结点都是光滑的理想铰结点，保证结点处杆件的连接类似理想铰的状态，使杆件主要承受轴力。
- 各杆轴线都是直线，且在同一平面内并通过铰的中心，确保力的传递沿杆件轴线方向，便于计算分析。
- 荷载及支座反力都作用在结点上且在桁架平面内，这样使得各杆内力中轴力成为主要内力形式。

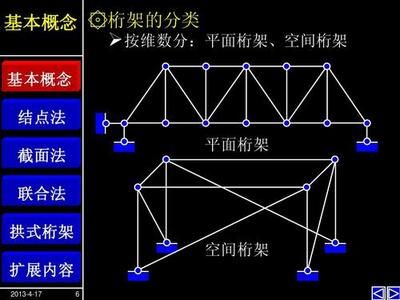

二、桁架的分类

桁架按不同的分类方式可分为多种类型，这有助于根据桁架类型选择合适的计算方法：
- 按几何外形分
  - 平行弦桁架：其弦杆相互平行，结构形式较为规整，在一些对空间要求和受力分布有特殊需求的建筑结构中应用。
  - 折弦桁架：弦杆呈折线形式，可根据具体的建筑造型和受力要求进行设计。
  - 三角形桁架：具有较好的稳定性，常见于一些小型建筑或对稳定性要求较高的结构中。
- 按有无水平支座反力分
  - 梁式桁架：在结构受力特性上类似梁的作用，在水平方向有一定的受力和变形特点。
  - 拱式桁架：与拱结构有相似之处，支座反力分布和内力分布有自身特点。
- 按几何组成分
  - 简单桁架：由一个基本铰结三角形开始，依次增加二元体组成的桁架，这种桁架结构形式较为简单，计算时可以利用其组成规律进行内力计算，例如采用结点法计算时会相对简便。
  - 联合桁架：由几个简单桁架按几何不变体系的简单组成规则而联合组成的桁架，计算时可能需要综合考虑各个简单桁架之间的相互关系和连接点的受力情况。
  - 复杂桁架：不属前两种方式组成的其他桁架，其内力计算可能相对复杂，可能需要采用特殊的计算方法或者借助计算机辅助分析手段。

三、计算桁架内力的具体方法

结点法
- 原理：取结点为隔离体，由于结点上的外力与杆件内力组成一平面汇交力系，根据平衡条件建立方程求解杆件内力。独立的平衡方程只有两个，即ΣFx = 0，ΣFy = 0，所以一般情况下，所取结点上的未知力数目不宜超过两个，以避免联立方程求解。该方法适用于计算简单桁架，因为简单桁架是依次增加二元体组成的，每个二元体只包含两个未知轴力的杆，可由平衡方程确定内力。

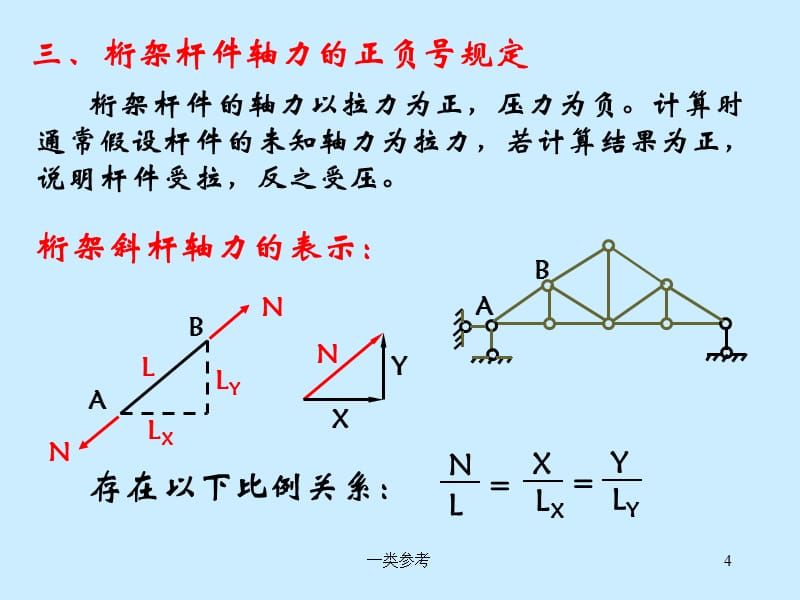

- 内力符号规定：轴力以使截面受拉为正，受压为负。在取隔离体时，轴力均先假设为正，即轴力方向用离开结点表示。计算结果为正，则为拉力；反之，则为压力。
- 特殊结点平衡情况简化计算
  - L型结点：不在一直线上的两杆结点，当结点不受外力时，两杆均为零杆；若其中一杆与外力F共线，则此杆内力与外力F相等，另一杆为零杆。
  - T型结点：两杆在同一直线上的三杆结点，当结点不受外力时，第三杆为零杆。
  - X型结点：四杆结点两两共线，当结点不受外力时，则共线的两杆内力相等且符号相同。
  - K型结点：这也是四杆结点，其中两杆共线，另两杆在该直线同侧且与直线夹角相等，当结点不受外力时，则非共线的两杆内力大小相等但符号相反。

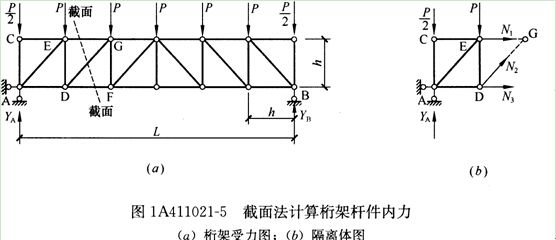

截面法
- 原理：截取桁架中的一部分为隔离体，根据隔离体的平衡条件求解各杆的轴力。如果截取的隔离体包含两个及以上的结点，就可以采用截面法。这种方法适用于求桁架中某些指定杆件的内力，特别是当这些杆件距离较近，能通过一个合适的截面将它们截断并使隔离体上的未知力个数不超过三个（平面力系可列三个独立平衡方程）时，计算较为简便。
