桁架内力计算是土木工程中的重要环节，它涉及到对桁架结构在受力状态下的内力分布进行评估。以下是常见的桁架内力计算方法及其相关公式：，，1. **静力平衡法**：通过建立桁架各杆件间的平衡方程，求解各杆件的内力。此方法适用于简单桁架，但当桁架复杂时，需要采用更精确的方法。，，2. **能量法**：基于能量守恒原理，假设桁架各杆件为弹性体，通过计算桁架的总势能与动能之差来求得内力。该方法适用于任意桁架，但计算过程较为复杂。，，3. **有限元法**：利用有限元软件进行模拟分析，通过节点荷载和材料特性来计算桁架的内力。这种方法可以处理复杂的几何形状和多种材料，但其计算成本较高。，，4. **直接刚度法**：通过施加集中力或均布载荷于桁架节点上，然后测量相应的位移，从而确定杆件的内力。这种方法简便易行，但在节点刚度较低时可能不准确。，，5. **解析解法**：对于某些特定类型的桁架，如三角形桁架或四边形桁架，可以通过解析方法直接求解内力。这些方法通常基于数学上的定理或近似公式。，，每种方法都有其适用场景和局限性，工程师应根据实际工程需求选择合适的计算方法。

桁架内力计算公式

桁架内力计算是土木工程中的一项重要任务，主要用于确定桁架结构中各杆件的内力，包括轴力、剪力和弯矩。以下是几种常见的桁架内力计算方法及其相关公式：

1. 截面法

截面法适用于简单桁架和组合桁架，通过在杆件上截取一小段，分析其受力情况，然后根据力的平衡条件计算出杆件内力。截面法的基本步骤如下：

1. 选取截面：在桁架中选取一个适当的截面，将桁架分为两部分。
2. 列平衡方程：对截面一侧的桁架进行受力分析，列出力的平衡方程。
3. 求解内力：通过解平衡方程，求出被截断杆件的内力。

截面法的平衡方程通常为：

• 水平方向力的平衡：ΣH = 0
• 垂直方向力的平衡：ΣV = 0
• 力矩平衡：ΣM = 0

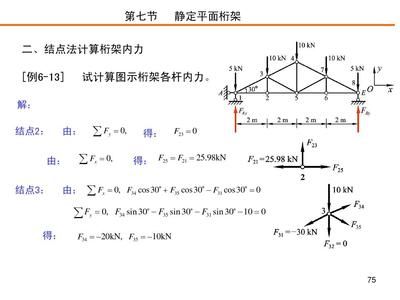

2. 结点法

结点法是通过分析结点的平衡条件，计算出杆件内力的方法。结点法适用于节点较多的复杂桁架，可以简化计算过程。结点法的基本步骤如下：

1. 选取结点：选择一个结点作为研究对象。
2. 列平衡方程：对结点进行受力分析，列出力的平衡方程。
3. 求解内力：通过解平衡方程，求出与结点相连杆件的内力。

结点法的平衡方程通常为：

• 水平方向力的平衡：ΣH = 0
• 垂直方向力的平衡：ΣV = 0

3. 弯矩分配法

弯矩分配法是一种基于力的平衡和弯矩分配原理的计算方法。弯矩分配法适用于各种类型的桁架，特别是当杆件之间存在弯矩传递时更为有效。弯矩分配法的基本步骤如下：

1. 计算固端弯矩：根据杆件两端的支承条件，计算固端弯矩。
2. 分配和传递弯矩：根据弯矩分配系数，分配和传递弯矩。
3. 求解杆件内力：通过弯矩图，求出杆件的弯矩和剪力。

弯矩分配法的公式涉及弯矩分配系数和传递系数，具体计算公式较为复杂，通常需要借助表格或计算机软件进行计算。

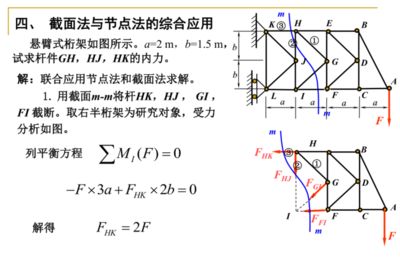

4. 联合法

联合法是将结点法和截面法结合起来使用的一种方法，适用于复杂桁架的内力计算。联合法的基本步骤如下：

1. 使用结点法求解部分杆件的内力。
2. 使用截面法求解剩余杆件的内力。
3. 综合结点法和截面法的结果，得到整个桁架的内力分布。

联合法的具体公式取决于具体的桁架结构和受力情况，通常需要根据实际情况进行调整和应用。

以上是一些常见的桁架内力计算方法及其相关公式。在实际工程中，通常会根据桁架的类型和受力情况选择合适的计算方法，并结合计算机软件进行辅助计算，以提高计算效率和准确性。
