屋面梁怎么计算（屋面梁荷载计算）

九江加固设计公司11秒前1阅读0评论

屋面梁的荷载计算是建筑工程中的一项基础工作，它涉及到对屋面结构在各种荷载作用下的安全性和稳定性进行评估。在进行屋面梁的荷载计算时，需要考虑的主要因素包括：，，1. 屋面梁的自重：这是屋面梁自身所承受的重量，通常以单位长度或单位面积来表示。，，2. 屋面板的自重：这是屋面板上铺设的材料重量，如混凝土板、瓦片等。，，3. 屋面梁上的活荷载：这是指屋面梁上放置的物品或设备所产生的荷载。，，4. 风荷载：这是由于风力作用在屋面梁上所产生的荷载。，，5. 雪荷载：这是由于雪的重量作用在屋面梁上所产生的荷载。，，6. 地震荷载：这是由于地震作用在屋面梁上所产生的荷载。，，在进行荷载计算时，需要根据屋面梁所处的位置、形状、尺寸以及所承载的荷载类型等因素，采用适当的计算方法和公式进行计算。常见的计算方法有简化计算法、直接计算法和有限元分析法等。

一、屋面梁体积计算

现浇混凝土屋面梁
- 如果是现浇混凝土屋面梁，其体积计算方式为：梁的体积 = 梁的截面面积×梁的长度。这里要按照设计图示尺寸以体积计算，并且不扣除构件内钢筋、预埋铁件所占体积。例如，如果梁的截面宽为 $b$ 毫米，截面高为 $h$ 毫米，梁的长度为 $L$ 米，那么梁的体积 $V = b\times h\times L\times10^{-9}$ 立方米（将毫米转化为米进行计算）。
预制混凝土屋面梁
- 预制混凝土梁同样按设计图示尺寸以体积计算，计算规则与现浇梁类似，也是不扣除构件内钢筋、预埋铁件所占体积。

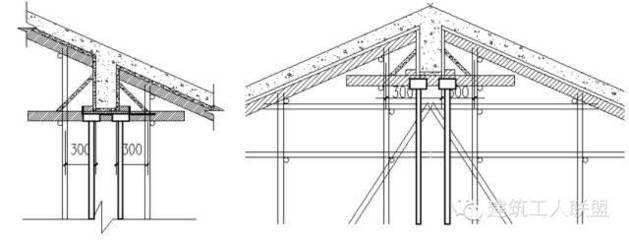

二、屋面梁模板面积计算

梁的模板面积=(梁侧面高之和 + 梁底)×梁的长度。以天津2004计算规则为例，混凝土、钢筋混凝土模板及支架按照设计施工图示混凝土体积计算。

三、屋面梁荷载计算相关

梁自重计算
- 梁的自重与梁的体积和材料容重有关。如果知道梁的混凝土容重 $\gamma$ （一般混凝土容重约为 $25kN/m^{3}$ ），根据前面计算出的梁体积 $V$ ，梁自重 $G=\gamma V$ 。
梁上墙荷载计算（如果有墙作用于梁上）
- 对于墙荷载，如果是实墙，墙体恒荷载 $(kN/m)=$ 墙体净高×墙体容重。例如外墙（蒸压灰砂空心砖墙；容重 $\leq1600Kg/m^{3}$ ），要根据墙体实际高度和墙体材料容重准确计算墙对梁的荷载。同时，如果梁上有门窗洞口等情况，还需要减去洞口部分的荷载影响。另外，在PKPM软件中的梁间荷载，梁上墙所产生的荷载计算时，设墙为二四墙（这里只是一种常见假设情况，实际需根据墙厚等实际情况计算）等相关情况也需要考虑，比如坡屋面会对梁有水平力，而PKPM中的均布荷载、集中荷载一般是竖向的，在计算时要注意区分和考虑水平力的影响。
屋面荷载传递到梁的计算
- 屋面恒荷载主要由各构造层重量组成，如20厚1:2.5水泥砂浆、2厚SBS防水层二道、25厚1:3等构造层（不同屋面构造组成不同）。计算出屋面恒荷载后，根据屋面荷载的传递路径，将其等效为作用在梁上的荷载。例如楼（屋）面荷载计算中，对于地板辐射采暖铺地砖楼面，要分别计算10厚铺地砖等各构造层产生的荷载，再将其传递到梁上进行计算。

四、屋面梁钢筋计算相关

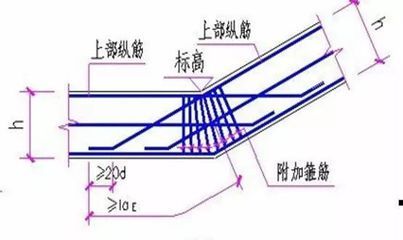

钢筋锚固长度计算
- 计算方式为：钢筋外形系数乘直径乘其预计抗拉强度再除砼由均匀塑性形变向局部集中塑性变形过渡的临界值。详细计算方式以及需要注意的部分可以通过查阅官方发布的规范文件GB50010 - 2010来进行进一步的了解。
梁平法中的钢筋相关计算

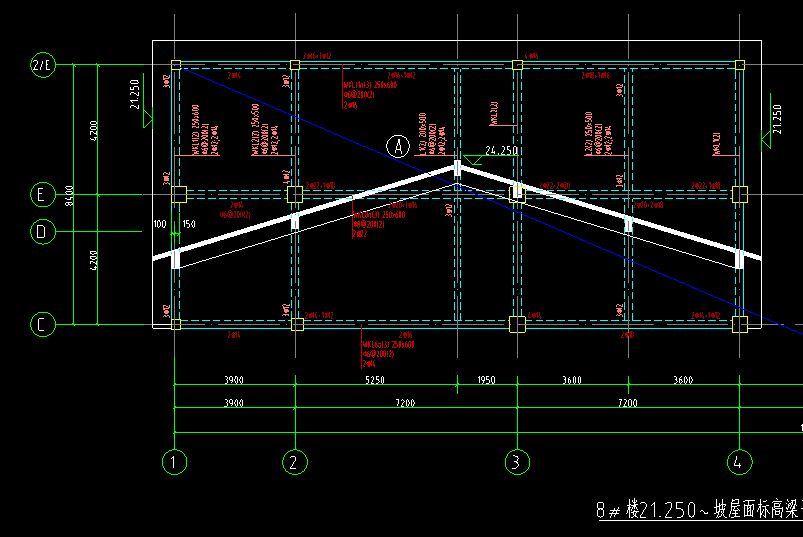

- 梁的分类编号：屋面框架梁在平法图集中表示为WKLXX(XX)、(XXA)或(XXB)，其中(XXA)为一端悬挑，(XXB)为两端悬挑，悬挑不计入跨数。不同类型的梁在计算和配筋等方面有不同的要求。
- 梁截面表示与钢筋标注
  - 梁截面：梁编号后面是梁的截面，一般用“截面宽X截面高”表示，如350x700表示梁的截面宽为350mm，截面高为700mm。
  - 梁箍筋：梁箍筋信息包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。例如 $\phi10@100/200(2)$ 表示：箍筋为一级钢筋，直径10，加密区间距100，非加密区间距200，均为两肢箍。
  - 梁上下通长筋和架立筋：如果只有上部通长筋，没有下部通长筋，则在集中标注只表示上部通长筋；如果同时有上部通长筋和下部通长筋，用分号“;”隔开。例如2 $\Phi$ 22;3 $\Phi$ 25表示梁上部通长筋为2根二级钢，直径为22；梁下部通长筋为3根二级钢，直径为25。架立筋需要用括号将其括起来，如2 $\Phi$ 22用于双肢箍；2 $\Phi$ 22+(4 $\phi$ 12)用于六肢箍，其中2 $\Phi$ 22为通长筋，4 $\phi$ 12为架立筋。
  - 梁侧面纵筋：当梁腹高(梁高 - 板厚) $\geq450mm$ 时，需配置纵向构造钢筋（以大写字母G打头），其根数表示梁两侧的总根数，且对称配置，如G4 $\Phi$ 12，表示梁的两个侧面共配置4 $\Phi$ 12的纵向构造钢筋，每侧各配置2 $\Phi$ 12；当两侧需配置受扭纵向钢筋时，此项注写值以大写字母N打头。
