桁架例题的求解方法

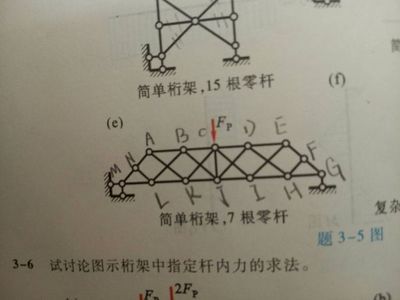

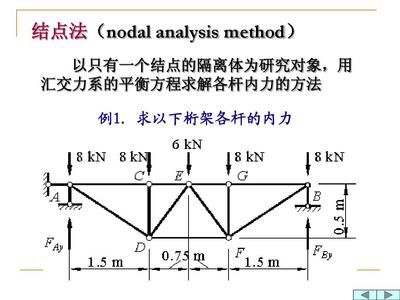

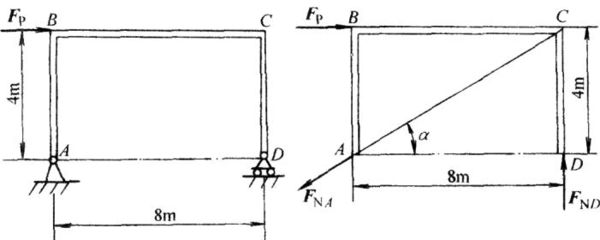

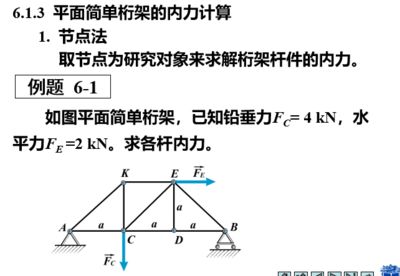

结点法
- 首先，桁架计算一般是先求支座反力后计算内力。当采用结点法时，所取隔离体仅包含一个结点，由于结点上的外力与杆件内力组成一平面汇交力系，根据平衡条件，独立的平衡方程只有两个，即ΣFx = 0，ΣFy = 0，可解出两个未知量。所以在一般情况下，用结点法进行计算时，其上的未知力数目不宜超过两个，以避免在结点之间解联立方程。结点法用于计算简单桁架很方便，计算顺序可按几何组成的相反次序进行，即从最后一个二元体开始计算。并且桁架杆件内力的符号规定为：轴力以使截面受拉为正，受压为负。在取隔离体时，轴力均先假设为正，即轴力方向用离开结点表示，计算结果为正，则为拉力；反之，则为压力。另外，桁架中常有一些特殊形式的结点，掌握这些特殊结点的平衡条件，可使计算大为简化。例如：
  - L型结点：不在一直线上的两杆结点，当结点不受外力时，两杆均为零杆；若其中一杆与外力F共线，则此杆内力与外力F相等，另一杆为零杆。
  - T型结点：两杆在同一直线上的三杆结点，当结点无荷载时，第三杆是零杆，而共线的两杆内力大小相等，且性质相同（同为拉力或压力）。
  - X型结点：四杆结点两两共线，当结点无荷载时，非共线的两杆内力大小相等但符号相反。
  - K型结点：这也是四杆结点，其中两杆共线，另两杆在该直线同侧且与直线夹角相等，当结点无荷载时，则非共线的两杆内力大小相等但符号相反。需要注意的是，这里所讲的零杆是对某种荷载而言的，当荷载变化时，零杆也随之变化。
- 例如，对于一个简单的静定平面桁架，已知荷载和支座情况，要求各杆件内力。先求出支座反力，然后从桁架的端部开始，选取只有两个未知杆件内力的结点，根据上述平衡方程求解。如果遇到特殊结点，可以直接判断某些杆件为零杆，简化计算过程。比如在一个由基本铰结三角形组成的简单桁架中，端部的L型结点若不受外力，那么两杆为零杆，这样后续计算中就减少了未知量。此方法依据搜索结果。
截面法
- 截面法是截取桁架中的一部分（包含两个以上结点）为隔离体，根据隔离体的平衡条件求解各杆的轴力。通常利用的平衡方程有ΣFx = 0、ΣFy = 0和ΣM = 0（对某点的力矩之和为零），可以求解三个未知量。在使用截面法时，关键是选择合适的截面，使截面上的未知力个数不超过可列的独立平衡方程个数，并且要尽量使所截取的部分受力情况简单，便于计算。
- 例如，对于一个平行弦桁架，要计算某几根特定杆件的内力。可以选择一个合适的截面将桁架截断，使得这几根杆件的内力成为截面上的未知力，然后根据平衡方程进行求解。如果桁架是对称结构，荷载也是对称分布的，还可以利用对称性简化计算，比如在对称截面上，对称位置的杆件内力具有一定的对称关系，可减少计算量。此方法依据搜索结果。
结点法和截面法的联合应用
- 在一些复杂的桁架求解例题中，单独使用结点法或截面法可能无法顺利求解或者计算过程非常繁琐。这时可以将结点法和截面法联合起来使用。先利用截面法求出某些关键杆件的内力，这些杆件的内力可能是后续结点法计算中需要的已知条件；或者先通过结点法判断出一些零杆，简化桁架结构后再使用截面法进行计算。
- 例如，对于一个联合桁架结构，其由几个简单桁架组合而成。可以先使用截面法截断连接简单桁架的杆件，求出这些杆件的内力，然后再使用结点法对各个简单桁架进行分析，计算出其他杆件的内力。此方法依据搜索结果。
利用对称性求解
- 如果桁架结构和荷载分布具有对称性，那么在求解内力时可以利用这种对称性来简化计算。对称结构在对称荷载作用下，对称位置的杆件内力相等；在反对称荷载作用下，对称位置的杆件内力大小相等，符号相反。根据这些特性，可以只计算一半结构的杆件内力，然后根据对称关系得到另一半结构的内力。
- 例如，对于一个三角形桁架，左右对称且承受对称的竖向荷载。那么在计算时只需要分析半边桁架的内力，如左边半边桁架，求出各杆件内力后，根据对称性可知右边半边桁架对应杆件的内力与左边相同。此方法依据搜索结果。
