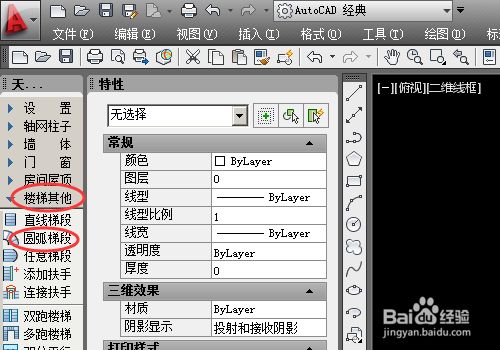

螺旋式楼梯的绘制是建筑设计中的一项重要内容，不仅需要准确表达空间布局，还要确保美观性和实用性。在CAD软件中绘制螺旋式楼梯，可以遵循以下步骤：，，1. 打开CAD软件，创建新项目或打开现有文件。，2. 设置绘图单位和比例，确保楼梯的尺寸与实际相符。，3. 绘制楼梯起始点和终点，确定楼梯的起点和终点位置。，4. 使用CAD的旋转命令（ROTATE命令）来绘制螺旋楼梯的每一段。，5. 利用CAD的镜像命令（MIRROR命令）复制并粘贴楼梯的每一段，形成连续的螺旋形态。，6. 添加楼梯扶手、栏杆等细节，确保其与整体设计协调一致。，7. 调整楼梯角度和倾斜度，使其符合建筑风格和空间功能需求。，8. 检查图纸上的所有尺寸和标注，确保无误后保存图纸。，，通过以上步骤，你可以用CAD软件绘制出既美观又简单的螺旋式楼梯平面图。

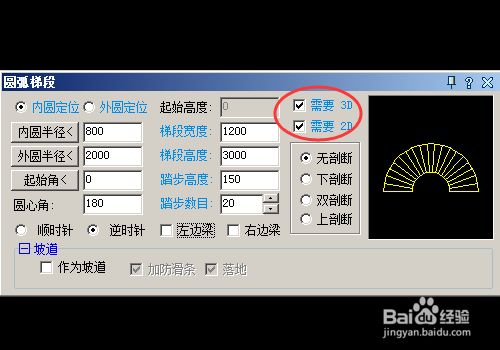

螺旋式楼梯平面图的绘制方法

螺旋式楼梯因其独特的外观和节省空间的特点受到许多人的喜爱。在绘制螺旋式楼梯平面图时，可以参考以下步骤来确保图纸既美观又简单：

找圆心和绘制外圆

首先，确定楼梯的圆心位置。可以通过偏移命令，偏移中心线，使两条中心线偏移后十字相交，交点即为圆心。然后，使用圆心半径的方法绘制外圆，通常半径为1330mm和1380mm。

绘制内圆

接着，同样使用圆心半径方法绘制内圆，半径可以设置为330mm和380mm，或者通过偏移方式绘制内圆。

绘制斜线

采用起始边设置为东边，正方向为逆时针的方式，绘制角度为-76度和-194度的两斜线。

修剪圆

使用修剪命令修剪内圆和外圆，以便形成楼梯的轮廓。

定数等分和显示节点

将修剪后的所有内外圆定数等分成9等分，并选择菜单“格式”/“点样式”，将点设置为眼睛可见的点。在CAD状态栏下的对象捕捉中右键，点击设置，勾选节点复选框，以便能够选中这些节点。

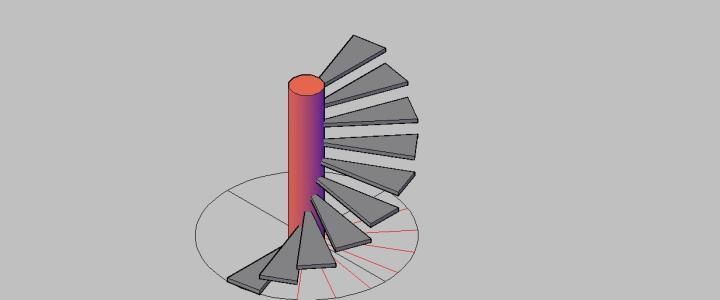

形成踏步

最后，使用直线对应连接内圆和外圆上的9个点形成踏步，这样就完成了螺旋式楼梯平面图的基本绘制。

注意事项

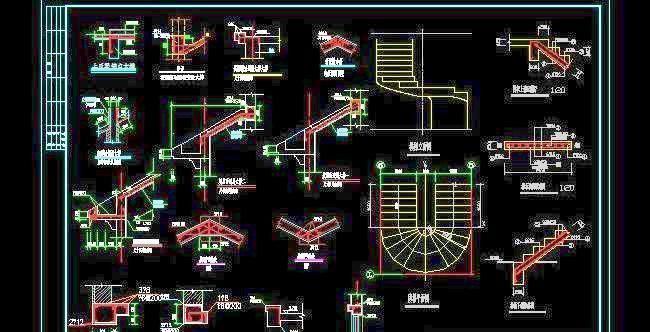

在绘制过程中，需要注意楼梯的尺寸和比例，确保符合实际使用要求。此外，可以参考一些现成的楼梯平面图模板，以便更好地把握楼梯的布局和细节。

通过上述步骤，您可以轻松地绘制出一个既美观又简单的螺旋式楼梯平面图。记得在绘制过程中不断调整和完善，以达到最佳效果。
