桁架结构建模（grasshopper建模技巧分享sketchup插件高效应用）

桁架结构建模是建筑和工程领域中的一项关键技术，它涉及到将复杂的几何形状通过杆件和节点连接起来以实现力的传递。在SketchUp中，使用grasshopper插件可以极大地提高建模的效率和精确度。，，利用grasshopper插件，用户能够轻松地导入CAD文件，这些文件可以直接用于SketchUp模型的构建。grasshopper插件还提供了强大的参数化工具，允许用户对模型中的每个元素进行单独调整，从而快速生成不同的设计方案。，，进一步地，grasshopper插件还支持与3D打印软件的集成，使得设计师能够在设计阶段就预览最终产品的实际效果，这对于原型设计和快速迭代至关重要。，，grasshopper插件为SketchUp用户提供了一套完整的解决方案，从导入CAD文件到参数化设计，再到与3D打印的无缝对接，极大地提升了建模效率和设计质量。

一、基于Grasshopper的桁架结构建模

• 数据生成结构线的方法：建筑的桁架结构有很多结构线，可通过gh（Grasshopper）的数据来生成这些结构线，但这可能是个考验，不过有一种方法可以让桁架结构建模变得简单，但具体方法未在搜索结果详细提及。
• 相关教学与教程：有例如“Grasshopper教学024 - 曲面桁架SpaceTruss”等相关教学视频可参考桁架建模，还有karamba3D教程 - 1:桁架建模分析（Rhino、Grasshopper）等资源可辅助基于Grasshopper的桁架结构建模。

二、SketchUp中的桁架建模思路

1. 做出桁架曲面原型
   • 使用插件：贝兹曲面（SUAPP编号308），双击曲面编辑至合适的形状，然后右键鼠标，炸开模型；创建组件并多复制出一个组件，由于模型成组，后续对单个组件操作会联动其他复制组件。曲面景观桁架由4个单独组件组成时，可使用插件：镜像物体（SUAPP编号2），将复制好的单个组件再镜像复制，组成整个曲面桁架的原型。
2. 做出桁架框架
   • 选中单个组件，使用插件：超级推拉（SUAPP编号94）中的联合推拉将二维曲面拉出合适的厚度；再使用插件：增强选择（SUAPP编号3）中只选择面或者右键→只选对象→面，删除面只留下边线，将框架再复制出一个并炸开备用。全选框架，使用插件：线转圆柱（SUAPP编号148），设置截面直径:0.03m、截面段数:10，使线形框架转为立体圆柱组成的框架。
3. 做出连接处球体组件
   • 全选复制的线形框架，使用插件：Fredo工具（SUAPP编号435）标记顶点，将框架交点移出，使用插件：标准球体（SUAPP编号203）或者用路径跟随手动做出一个半径0.03m的球体并创建组件。全选交点与球体，使用插件：标参考点（SUAPP编号162）中的参考点处插入组或组件，使交点全部转为球体，最后全选已完成的球体组件，使用编辑栏的原位粘贴功能或手动拖动某一单个球体将组件移动至相应位置。
4. 完成曲面桁架
   • 为做好的曲面景观桁架添加下面的支撑座架，然后使用渲染器渲染完成。

三、桁架结构的相关基础知识对建模的帮助

1. 结构形式与分类
   • 按几何组成分类
     • 简单桁架：由基础面内三根不共线的杆首尾相接构成。
     • 联合桁架：由几个简单桁架按几何不变体系的规则连接而成。
     • 复杂桁架：不满足上述简单桁架和联合桁架条件的桁架结构。
   • 根据外形和结构特点分类

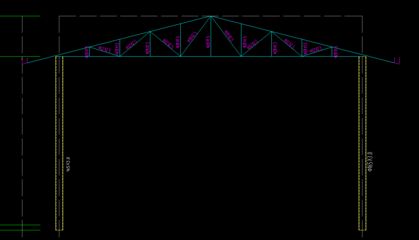

     • 三角形桁架：具有自身的结构特性和受力特点，在建模时需要根据其特点确定杆件的连接和布局方式等。
     • 梯形桁架：建模过程中要考虑梯形形状带来的结构稳定性和荷载传递路径等因素。
     • 多边形桁架：结构相对复杂，建模时要处理好多边形形状下杆件的角度、长度等关系以及荷载分布情况。
     • 空腹桁架：有独特的结构形式，建模需关注空腹部分对整体结构强度和稳定性的影响。
     • 组合式桁架：结合了多种桁架类型的特点，建模时要综合考虑不同类型桁架的组合方式和相互作用。
2. 受力分析与设计原理
   • 受力特点及分析方法
     • 桁架结构以承受轴向拉力或压力为主，荷载从节点传递至支座。分析方法主要采用节点法和截面法，节点法是通过平衡节点上的力和力矩来分析各杆件内力，截面法是通过截取桁架某个截面，分析该截面上的内力和外力平衡关系。
   • 设计原则与规范要求
     • 设计应遵循安全、经济、适用原则，在满足荷载要求和保证结构安全前提下优化设计方案降低造价，并且要符合国家相关规范标准，如《钢结构设计规范》、《建筑结构荷载规范》等。
