桁架结构布置原则(木结构桁架施工维护)
桁架结构是一种常见的建筑和工程应用,它通过使用一系列垂直的杆件来支撑和承载重量。在木结构的桁架施工和维护中,遵循一些基本原则至关重要以确保结构的安全性、耐久性和功能性。,,设计阶段是关键。桁架的设计应考虑到其承载能力、稳定性和美观性,同时确保符合当地的建筑规范和标准。这包括选择合适的材料、确定杆件的尺寸和形状,以及考虑负载分布。,,施工过程需要精确和仔细地进行。这包括正确地安装杆件、固定连接件,并确保所有的连接点都牢固且没有松动。施工过程中应注意保护木材免受损伤或过度变形,特别是在恶劣天气条件下。,,维护工作对于确保桁架结构的长期耐用性和安全性至关重要。定期检查和清理是必要的,以防止腐蚀、磨损或其他类型的损伤。对于需要维修或更换的部分,应遵循适当的程序和规定,以确保安全和合规。,,木结构的桁架施工和维护需要综合考虑设计、施工和后期维护的各个方面,以确保结构的安全性、耐久性和功能性。

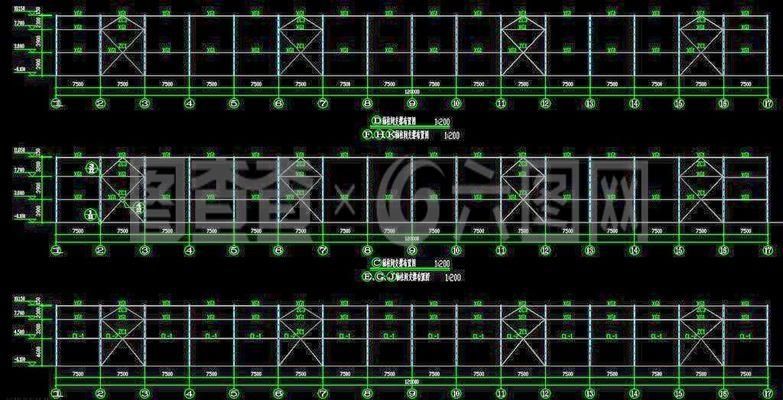

桁架结构布置原则
- 满足设计目标与要求
- 首要任务是满足建筑的使用要求和功能需求,明确结构的强度、稳定性、刚度和耐久性等目标,同时考虑建筑的造型、空间和美观等因素,使设计与实际需求相匹配。
- 合理选取材料
- 根据项目要求和实际情况,在钢材、木材和混凝土等常见材料中选择合适的材料,充分考虑其强度、耐久性、施工可行性以及经济性等因素。
- 优化节点设计
- 节点起着连接杆件和传递荷载的作用,应考虑到杆件的连接方式及受力情况,并采用适当的节点形式和连接方法,如焊接、螺栓连接等。同时,要保证节点的刚性和可靠性,防止节点发生变形和松动。

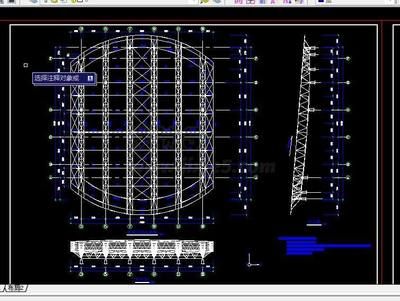

- 合理设计荷载路径
- 合理布置荷载的传递路径,使荷载能够均匀分散和传递,避免荷载集中或引起局部应力过大。对于大跨度的桁架结构,还应考虑荷载在横向和纵向的分布以及侧向位移的限制,以保证结构的整体稳定性。
- 考虑施工和维护因素
- 在桁架设计中,施工和维护因素是需要考虑的重要因素。还需考虑到桁架结构的维护和检修,以便日后对结构进行必要的维护和修复工作。
- 木结构桁架的特殊原则(适用于木结构桁架)
- 预起拱度:不论木桁架或钢木桁架,为消除桁架可见的挠度,皆应在制造时预先向上起拱,起拱度通常取为桁架跨度的1/200,起拱时应保持桁架的高跨比不变,木桁架常在下弦接头处提高,而钢木桁架则常在下弦节点处提高。
- 节间划分:根据荷载、跨度及所用木材强度设计值的大小进行节间划分,在常用木材规格范围内,充分利用上弦的承载能力。避免因节点增多而加大桁架的挠度,并使桁架的制造工作量加重,同时注意不使斜杆与弦杆的夹角过小,以利构件的工作和制造。
- 自重估算与考虑:桁架自重一般可按经验公式估算,由于桁架自重在全部荷载中所占的比率很小,当设计完毕后桁架的实际自重与估算自重略有出入时,一般不必进行重算。当仅有上弦荷载时,可认为桁架的自重完全作用在上弦节点处;当上、下弦均有荷载时,则认为自重按上、下弦各半分配。
- 荷载组合:遵照现行《结构荷载规范》相关规定,当仅有恒荷载或恒荷载产生的内力超过全部荷载所产生的内力的80%时,应遵照表3.4.4注1规定。求桁架杆件内力时,恒荷载(包括自重)按全跨分布。活荷载除按全跨分布外,还应根据各种桁架的受力特点,分别按可能出现的不利分布情况进行组合,屋面活荷载与雪荷载一般不会同时出现,故取二者之较大者与恒荷载进行组合,小于30°的桁架设计中,对封闭房屋只有当设有天窗时,才需考虑风荷载的不利组合。
- 内力计算与假设:可假定节点为铰接,将荷载集中于各个节点上,按节点荷载求得各杆件的轴向力,节间荷载对上弦杆所引起的弯矩,在选择杆件截面时再行考虑。
- 压杆计算长度:在结构平面内,弦杆及腹杆取节点中心间的距离;在结构平面外,上弦取锚固檩条间的距离,腹杆取节点中心间的距离。
- 上弦计算原则
- 当檩条布置在节点处时,除按轴心受压杆件计算外,尚应验算在桁架支座偏心达到施工偏差限值时,此种偏心对上弦的不利影响。
- 当节点之间布置有檩条时,上弦因节间荷载而承受弯矩,应按压弯构件计算。
- 上弦弯矩的计算:根据木桁架和钢木桁架的破坏试验测定,连续上弦的跨间弯矩值接近于按简支计算的弯矩,而在节点处存在较小的负弯矩。
