桁架标准图集是设计、施工和研究结构工程的重要工具，它提供了一套详尽的图表和说明，用于展示各种类型桁架的结构组成、尺寸参数和安装要求。这些图集通常包括平面桁架、立体桁架以及特殊用途的桁架等不同类别的图示，旨在帮助工程师和技术人员准确理解和应用这些结构。，，对于需要精确计算和设计的专业人士而言，桁架标准图集提供了一个可靠的参考框架，使得设计工作更加高效和精确。对于学生和初学者来说，这些图集也是学习桁架结构设计和分析的好帮手。，，在实际应用中，工程师可以根据具体项目的需求选择合适的桁架标准图集，结合实际情况进行适当的调整和优化，以确保结构的安全、稳定和功能实现。

桁架标准图集图片大全

概述

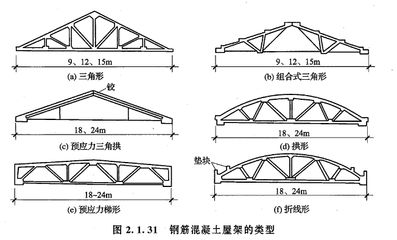

桁架是一种由杆件彼此在两端用铰链连接而成的结构，它在荷载作用下，杆件主要承受轴向拉力或压力，从而能充分利用材料的强度。桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。由于大多用于建筑的屋盖结构，桁架通常也被称作屋架。

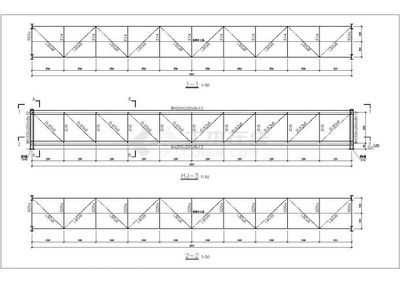

钢结构桁架图集

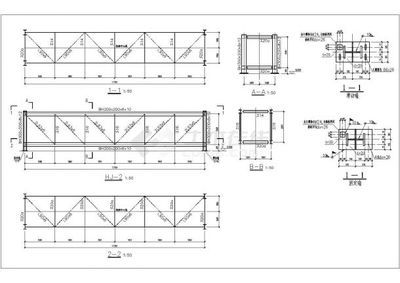

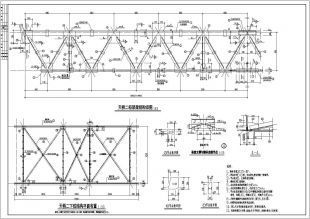

钢结构桁架图集包含了多种钢结构构造CAD图集，这些图集内容完整，表达清晰，制图严谨，适合设计师下载使用。例如，24m和21m的钢结构桁架，适合带宽为B500、B650、B800、B1000、B1200、B1400的输送带桁架。此外，还包括斜撑MB4与腰桁架弦杆连接节点图、腰桁架ME3弦腹杆连接节点图等详细节点构造图。
