管道桁架结构图

管道桁架结构图是展示管道支撑结构的一种图形表示方法，它通常用于工程设计和施工中。这种结构图详细地描绘了管道的布局、尺寸、材料类型以及它们之间的连接方式。在设计阶段，管道桁架结构图帮助工程师确定最佳路径和最优的支撑方案，以确保管道的安全和稳定。，，管道桁架结构图通常包含以下元素：，1. 管道布置：包括管道的走向、交叉点和连接方式。，2. 支撑系统：描述支撑桁架的构造细节，如梁、柱和支撑点的布置。，3. 材料信息：列出使用的材料类型及其特性，如钢材、混凝土或复合材料。，4. 连接细节：显示管道与桁架之间的连接方式，如焊接、螺栓连接或法兰连接。，5. 安全标准：符合国家或国际安全规范的要求。，，管道桁架结构图是工程图纸中的重要组成部分，它为施工团队提供了一个清晰的指导，确保管道安装过程顺利进行，同时满足工程规范和设计要求。

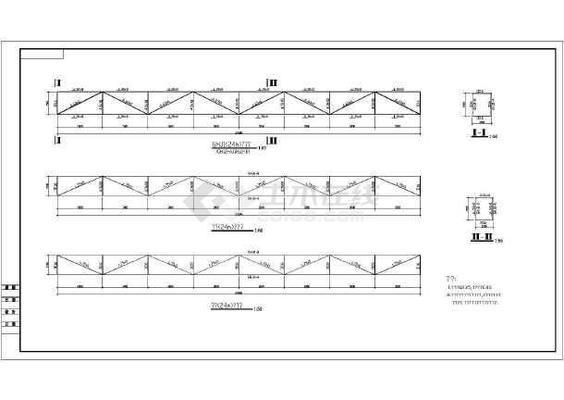

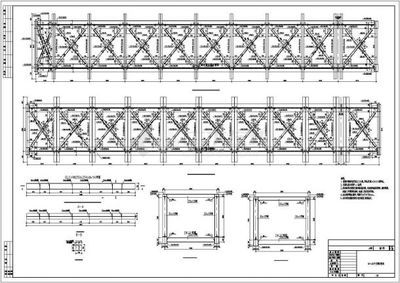

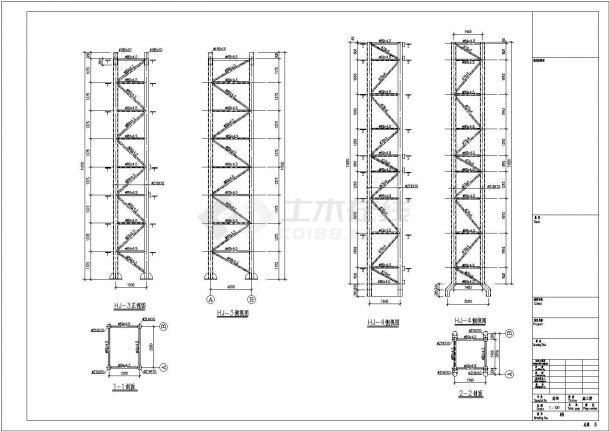

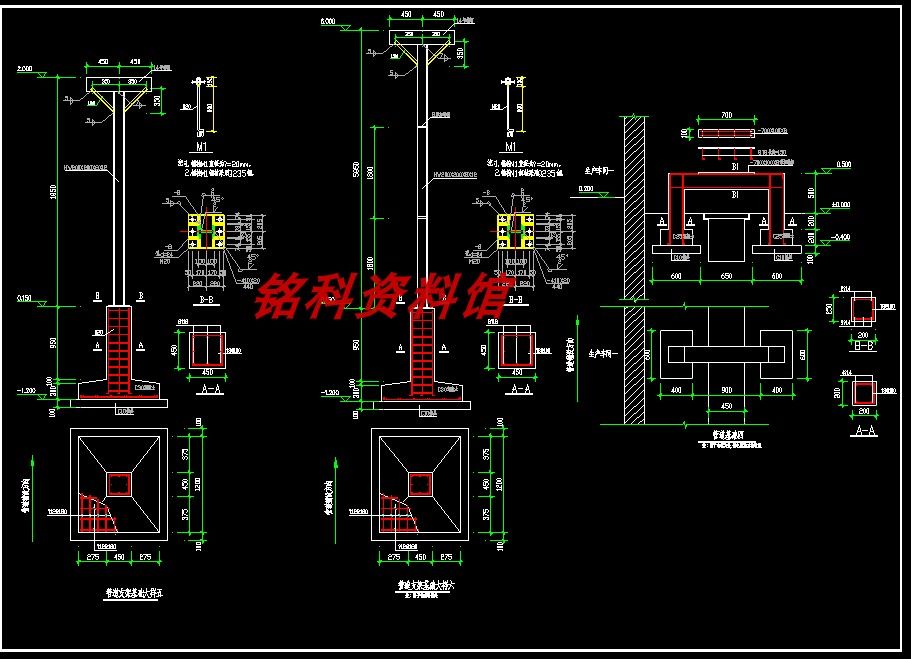

以下是关于管道桁架结构图的网址：（ ），该网站提供了管道桁架结构施工图纸的下载，包括管道桁架杆件几何尺寸图、管道桁架杆件安装图、管道桁架杆件内力图、管道桁架下弦横梁、支撑安装图、A视图、基础平面布置图、剖面图等。
