网架结构是一种广泛应用于大跨度建筑的钢结构形式。在设计和施工过程中，确保网架结构的挠度符合规范要求是至关重要的，这不仅关系到结构的安全性和稳定性，还影响到建筑物的使用功能和使用寿命。，，网架结构的挠度规范要求主要包括以下几个方面：，，1. 设计阶段：在网架结构的设计阶段，必须根据工程所在地的地质条件、气候特点以及使用要求，结合国家现行的相关标准和规范，如《钢结构设计规范》等，进行详细的结构计算和分析，确保网架结构的刚度、强度和稳定性满足设计要求。，，2. 材料选择：选用的材料应具有良好的力学性能和耐久性，如钢材的屈服强度、抗拉强度、伸长率等指标应满足设计要求。材料的焊接性能、防腐处理等也应符合相关标准。，，3. 施工质量控制：在施工过程中，应严格按照设计图纸和施工方案进行操作，确保网架结构各部分尺寸、形状和位置的准确性。还应加强对焊接、螺栓连接等关键工序的质量监控，避免因施工质量问题导致网架结构挠度超标。，，4. 监测与维护：建立网架结构的监测系统，定期对结构的实际挠度值进行检测，并与设计计算值进行比较，及时发现并处理异常情况。还应制定合理的维护计划，对网架结构进行定期检查和保养，确保其长期稳定运行。

网架的挠度规范要求

网架结构的挠度规范要求主要包括以下几个方面：

1. 挠度计算方法

网架结构的挠度是指结构在受力或非均匀温度变化时，杆件轴线在垂直于轴线方向的线位移或板壳中面在垂直于中面方向的线位移。在施工时需要计算到正确的挠度，以确保结构的安全性和稳定性。一般来说，钢网架结构多为简支，挠度只与跨中截面的惯性矩、材料的弹性模量及桁架上的荷载有关。对于平行弦杆网架可视为简支梁在均布荷载下工况。

2. 挠度检测方法

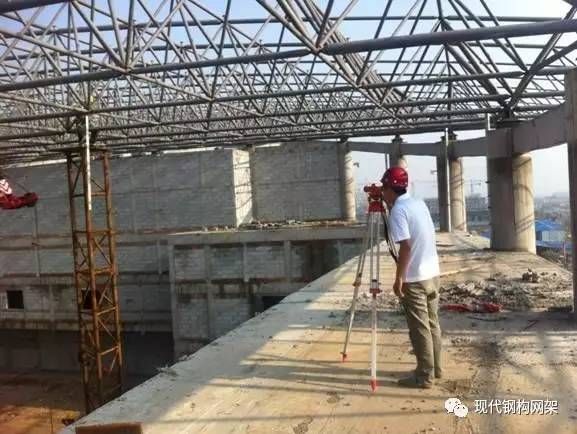

网架结构的挠度检测是通过测量结构在不同荷载下的变形情况来评估其性能。检测方法通常包括高程基点布置、坐标系及高程系统的设定、挠度观测点的布置及高程测量等步骤。例如，《钢结构工程施工质量验收规范》GB50205-2020中规定，钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值，且所测的挠度值不应超过相应设计值的1.15倍。

3. 挠度允许值

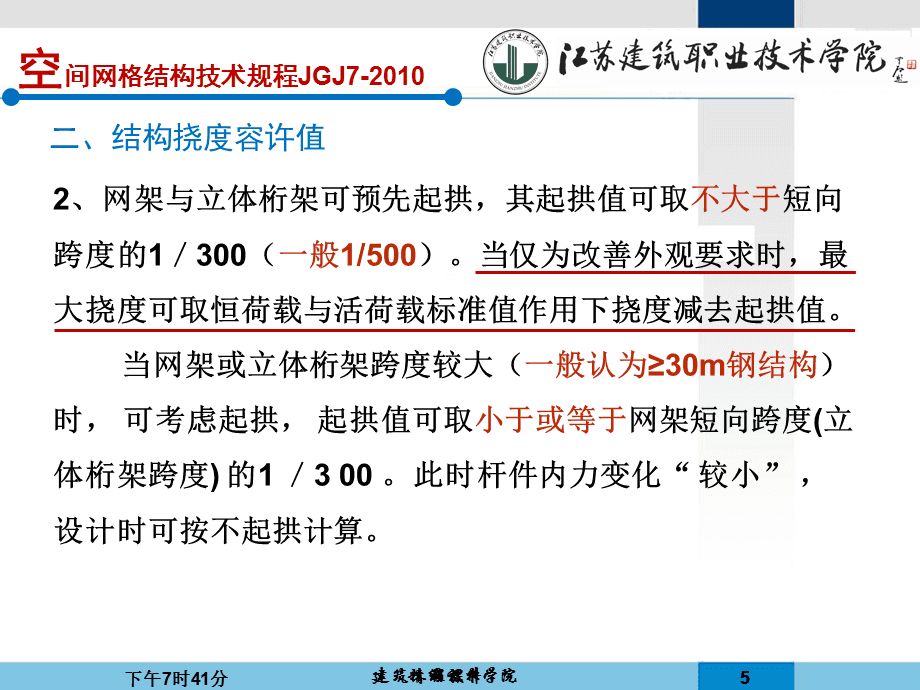

根据《空间网格结构技术规程》JGJ7-2010的规定，网架体系的容许挠度值为1/250。这意味着网架的最大挠度不应超过其跨度的1/250。此外，《钢结构工程施工质量验收规范》GB50205-2001也规定，所测的挠度值不应超过相应设计值的1.15倍。

4. 检查记录

在进行网架结构挠度检测时，需要详细记录检测过程中的各项数据，包括测量点的位置、测量时的荷载情况、测量得到的挠度值等。这些记录对于后续的结构分析和维护工作非常重要。

综上所述，网架结构的挠度规范要求涵盖了从设计、施工到检测的全过程，旨在确保结构的安全性和稳定性。在实际操作中，应严格遵守相关的技术规范和标准，进行准确的计算和检测。
