桁架是一种常见的工程结构，用于支撑和分布载荷。在设计桁架时，必须考虑其稳定性和承载能力。以下是桁架计算方法的简要介绍：，，1. 确定荷载：需要明确桁架要承受的载荷类型和大小。这些荷载可能包括自重、活载（如人员、家具等）、风荷载、雪荷载以及地震荷载等。，，2. 选择桁架形式：根据所需承载能力和跨度，选择合适的桁架类型，如三角形桁架、梯形桁架或拱形桁架等。不同类型的桁架具有不同的力学特性和适用范围。，，3. 计算杆件尺寸：使用适当的公式来计算桁架各杆件的尺寸。这通常涉及到材料的强度、刚度和稳定性等因素。，，4. 校核稳定性：通过计算和分析，确保桁架在各种荷载作用下的稳定性。这包括对杆件的应力、变形和整体稳定性进行评估。，，5. 优化设计：根据计算结果，对桁架进行必要的优化调整，以提高其承载能力和经济性。这可能涉及改变杆件尺寸、连接方式或添加辅助构件等措施。，，桁架计算方法是一个综合性的过程，涉及荷载分析、结构分析和设计优化等多个方面。只有通过严谨的计算和细致的设计，才能确保桁架结构的安全性和经济性。

桁架计算方法概述

桁架的计算方法主要包括静力计算、动力系数等效静荷载计算、动荷载下的力分析、次应力计算等。这些计算方法主要用于确保桁架结构的安全性和经济性。在实际工程中，桁架的计算不仅要考虑荷载的作用，还要考虑材料的特性、节点的刚性等因素。以下是根据搜索结果整理的桁架计算方法的详细信息。

静力计算

房屋建筑用的桁架一般仅进行静力计算，这是最基本的计算方法，用于确定桁架在静态荷载下的行为。静力计算假设荷载施加在桁架的节点上，并且所有的杆件都在同一平面内。这种方法适用于大多数房屋建筑中的桁架结构。

动力系数等效静荷载计算

对于风力、地震力、运行的车辆和运转的机械等动荷载，需要将动荷载转换为等效静荷载进行计算。这种方法通过引入动力系数来考虑动荷载的影响，从而简化计算过程。

动荷载下的力分析

对于特殊重大的承受动荷载的桁架，如大跨度桥梁和飞机机翼等，需要进行详细的动荷载下的力分析。这通常涉及到复杂的动力学分析，以确保结构在动态荷载下的安全性和稳定性。

次应力计算

在计算桁架时，还需要考虑由于节点刚性影响而产生的次应力。次应力计算需要考虑杆件的轴向变形，可以使用超静定结构的方法或有限元法求解。

杆件内力计算方法

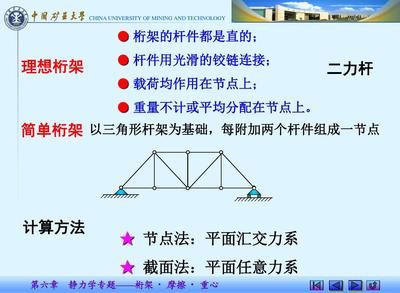

桁架杆件内力的计算方法包括节点法和截面法。节点法是选取某个节点为研究对象，通过平衡方程求解各杆件的内力；截面法则是假想地用一截面把杆件裁成两部分，然后取任一部分为研究对象，通过平衡条件确定内力。

结构稳定性分析

桁架的高度与跨度之比通常采用1/6～1/12，在设计手册和规范中均有具体规定。此外，还需要考虑支撑系统的配置，如上弦支撑、下弦支撑、垂直支撑等，以确保桁架的整体刚度和稳定性。

最佳形式选择原则

在选择桁架形式时，应综合考虑桁架的用途、材料和支承方式、施工条件等因素。最佳形式的选择原则是在满足使用要求的前提下，力求制造和安装所用的材料和劳动量为最小。

结论

虽然我无法提供具体的图片，但是上述文字描述了桁架计算的主要方法和步骤。如果您需要进一步的视觉指导，建议查阅相关的工程教材或在线教程，那里可能会有详细的图表和示例来帮助您更好地理解这些计算方法。
