螺旋式楼梯是一种常见的建筑元素，用于提供不同的空间层次和视觉流动。在CAD软件中绘制螺旋式楼梯平面图是一个相对复杂的过程，需要对几何图形的理解和操作有一定的掌握。以下是根据您提供的内容，生成的一段200-300个字的摘要：，，螺旋式楼梯的设计通常包括多个步骤，从初步设计到最终的CAD绘图。设计师会确定楼梯的尺寸、形状和结构，然后使用CAD工具如AutoCAD进行绘图。在绘制过程中，设计师需要确保楼梯的每一级都符合建筑规范，并且能够安全地承载人的重量。，，为了绘制螺旋式楼梯平面图，设计师需要先创建一个基本的楼梯轮廓，然后逐步添加细节，如扶手、踏板、栏杆等。这些元素都需要精确地放置在楼梯的不同层级上，以确保楼梯的整体美观性和实用性。，，设计师需要检查整个楼梯的设计是否符合所有相关的建筑规范和标准，并进行必要的修改。通过这些步骤，设计师可以成功地在CAD软件中绘制出螺旋式楼梯的平面图。

螺旋式楼梯平面图的绘制方法

螺旋式楼梯因其独特的外观和节省空间的特点，在建筑设计中受到青睐。在CAD软件中绘制螺旋式楼梯平面图，可以通过以下几个步骤进行：

1. 设置绘图环境

首先，需要设置绘图环境，包括确定图纸尺寸、创建图层、设置标签样式等。这些准备工作有助于提高绘图效率和准确性。

2. 绘制楼梯的基本轮廓

使用CAD中的绘图工具，如圆、直线等，绘制出楼梯的基本轮廓。例如，可以先画一个圆作为楼梯的中心，然后根据楼梯的宽度和高度，绘制出内外圆。

3. 绘制踏步

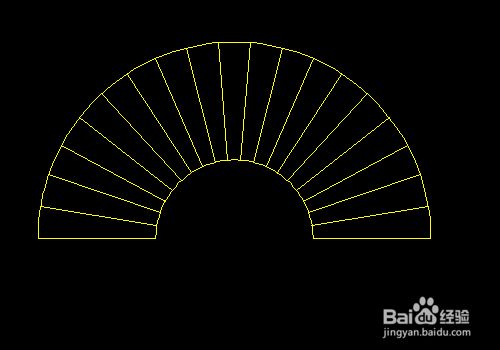

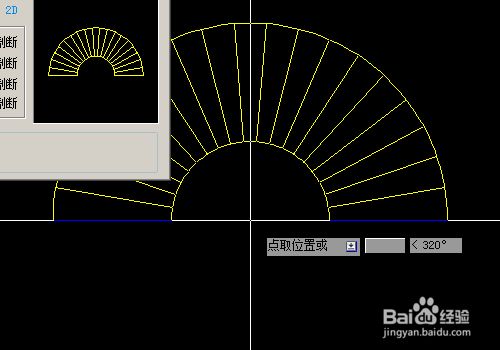

使用CAD的绘图工具，如偏移、修剪等，绘制出楼梯的踏步。可以通过定数等分的方法，将内外圆等分成若干等份，然后连接这些等分点形成踏步。

4. 绘制扶手和栏杆

根据楼梯的设计，绘制出扶手和栏杆。这通常涉及到使用CAD的绘图工具，如多段线、圆弧等，以及编辑工具，如修剪、延伸等。

5. 绘制细节和标注

完成楼梯的基本绘制后，需要添加细节和标注。这包括绘制楼梯的细节部分，如踢脚线、防滑条等，以及标注楼梯的尺寸、材料等信息。

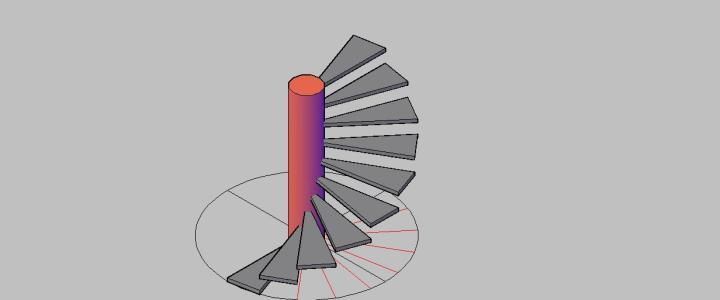

6. 使用三维视图查看

为了更好地查看和调整楼梯的形状，可以使用CAD的三维视图功能。通过设置视图角度和视觉样式，可以从不同角度观察楼梯的效果。

7. 保存和导出

完成楼梯的绘制后，需要保存文件，并根据需要导出为其他格式，如PDF、DWG等，以便于分享和打印。

视频教程资源

虽然我无法直接提供视频教程，但您可以尝试访问一些专业的CAD教学网站或视频平台，如YouTube、Bilibili等，那里可能会有相关的螺旋式楼梯平面图绘制视频教程。此外，也可以参考一些CAD软件的官方教程或用户手册，它们通常提供了详细的步骤和示例。
