钢结构桁架组装检查记录

泰州加固改造设计公司12秒前1阅读0评论

钢结构桁架组装检查记录是一份详细的文档，它记录了在组装过程中对钢结构桁架的检查和评估。这份记录通常包括以下几个部分：，，1. 组装前的准备：这包括确保所有必要的工具、设备和材料都已经到位，并准备好进行组装工作。，，2. 组装过程：这是记录中最重要的部分，它详细描述了桁架的各个部分是如何被组装在一起的，包括螺栓、焊接等连接方式。，，3. 检查项目：这部分列出了在组装过程中需要进行的检查项目，例如桁架的尺寸、形状、连接方式等。，，4. 检查结果：这部分记录了在组装过程中发现的问题和缺陷，以及如何解决这些问题。，，5. 这部分总结了整个组装过程的结果，包括桁架的质量、性能等。，，这份记录对于保证钢结构桁架的质量、安全和性能至关重要，它为未来的维护和检查提供了重要的参考。

以下是关于钢结构桁架组装检查记录的相关内容：

一、检查记录的重要性

确保钢结构桁架的质量。通过详细的检查记录，可以及时发现组装过程中的问题，如尺寸偏差、连接不牢固等，保证桁架在后续使用中的安全性和稳定性。例如在建筑结构中，如果桁架组装存在问题，可能会导致整个建筑结构的变形甚至坍塌。
为工程验收提供依据。在工程竣工时，完整的组装检查记录是验收的重要文件之一，它可以证明桁架的组装是否符合设计要求和相关标准。

二、检查项目及内容

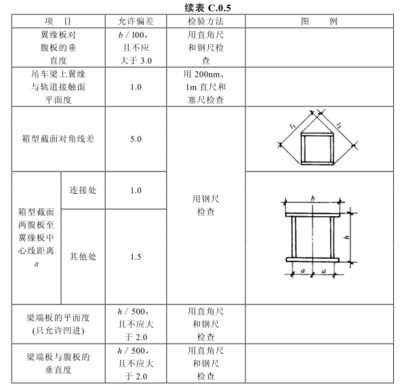

（一）尺寸偏差检查

桁架整体尺寸
- 桁架最外端两个孔或两端支承最外侧距离：对于不同长度（如 $I\leq24m$ 和 $I > 24m$ ）有不同的允许偏差要求。例如当 $I\leq24m$ 时，允许偏差可能为 $+3.0,-7.0$ ；当 $I > 24m$ 时，允许偏差可能为 $+5.0,-10.0$ 。
- 桁架跨中高度也有相应的允许偏差范围，通常为 $\pm10.0$ 左右。
- 跨中拱度方面，如果设计要求起拱，按照设计值检查；如果设计未要求起拱，也有特定的允许偏差范围，如 $I\leq30m$ 、 $30m < I\leq60m$ 等不同跨度有不同的标准，例如 $I\leq30m$ 时为 $1/1000$ 且 $\leq \pm10.0$ 等。
构件尺寸
- 钢管件制作时，直径 $(d)$ 、构件长度 $(l)$ 、管口圆度、管面对管轴的垂直度、弯曲矢高 $(f)$ 、对口错边等都有明确的设计值和允许偏差值。如直径 $d$ 的允许偏差为 $d/500$ ，且 $\leq\pm5.0$ ；构件长度 $l$ 的允许偏差为 $\pm3.0$ 等。

（二）连接部位检查

焊接连接
- 对口错边量有严格要求，一般为 $0.15t$ （ $t$ 为板厚）且不超过 $3.0mm$ 等。
- 检查焊缝质量，包括焊缝的外观是否平整、有无裂缝、气孔等缺陷，焊缝的尺寸是否符合设计要求等。
螺栓连接
- 检查螺栓的规格、型号是否符合设计要求，螺栓的紧固力矩是否达到标准规定值。
- 螺栓孔的间距、孔径等尺寸偏差也需要检查，确保其在允许范围内。

（三）构件表面质量检查

检查构件表面是否有锈蚀、划伤等缺陷。如果有锈蚀，要根据锈蚀程度判断是否影响构件的性能，对于严重锈蚀的构件需要进行处理或更换。
对于有涂装要求的构件，检查涂料的涂装质量，如涂装厚度是否均匀、有无漏涂等情况。

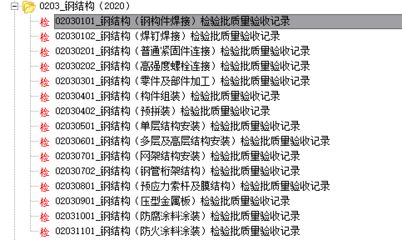

三、检查记录表格的一般格式

表头部分
- 工程名称：明确是哪个工程项目的桁架组装检查。
- 构件名称及编号：具体的桁架构件名称和编号，方便对不同构件进行区分。
- 规格尺寸：记录桁架构件的相关尺寸参数。
- 执行标准：例如GB50205 - 2001等相关钢结构工程的标准。
- 检查日期：记录检查工作进行的日期。
表格主体部分
- 序号：按照检查项目的顺序编号。
- 检查项目：如上述提到的尺寸偏差、连接部位、表面质量等各项检查内容。
- 允许偏差（mm）：列出各项检查项目根据标准所规定的允许偏差数值。
- 实测偏差（mm）：记录在实际检查过程中测量得到的偏差数值。
- 检查结果：根据实测偏差与允许偏差的对比，判断该项检查是合格还是不合格。
表尾部分
- 班组长：负责该组装工作的班组长签字。
- 质检员：进行质量检查的人员签字。
- 项目技术负责人或专业工长：相关负责人签字确认检查结果。
