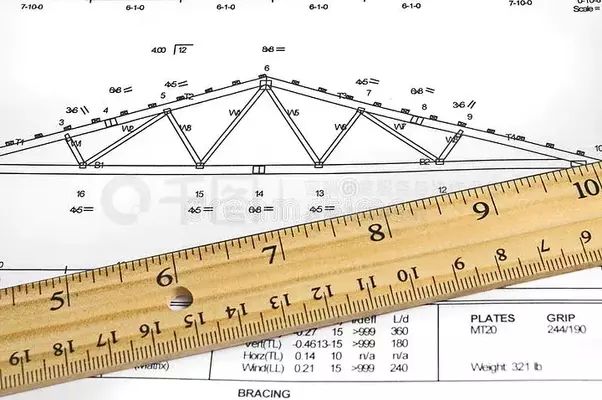

桁架结构是一种常见的工程结构，它由一系列垂直的杆件组成，这些杆件通过节点相互连接，形成一个稳定的框架。在设计和绘制桁架结构简图时，需要遵循一定的步骤和原则，以确保绘图的准确性和实用性。，，确定桁架的结构形式和尺寸，包括杆件的数量、长度、宽度以及节点的位置等。根据实际需求，选择合适的绘图软件或工具，如AutoCAD、SolidWorks等，进行图形绘制。，，绘制桁架的基本形状。使用直线、圆弧、椭圆等基本图形元素，按照设计要求构建出桁架的基本轮廓。注意保持线条清晰、简洁，避免出现不必要的细节。，，添加节点和连接杆件。根据节点的位置和数量，将它们准确地绘制出来，并确保它们能够正确地连接各个杆件。注意标注杆件的长度、宽度等信息，以便后续的分析和计算。，，检查绘图的准确性和完整性。仔细核对杆件的连接方式、节点的位置等关键信息，确保图纸符合实际需求。如有需要，可以调整图形大小、比例等参数，以满足不同场合的需求。，，桁架结构简图的电脑绘图需要综合考虑结构形式、尺寸、连接方式等因素，遵循一定的绘图规则和技巧，以确保图纸的准确性和实用性。

一、使用AutoCAD绘制桁架结构简图

基本设置
- 设置图幅：根据桁架结构的复杂程度和绘图需求确定合适的图幅大小，例如A3或A2等。绘图始终使用1:1比例，如需改变图样大小可在打印时于图纸空间内设置不同的打印比例。这样在绘图过程中方便尺寸的确定和后续修改等操作。
- 设置单位及精度：根据实际需求选择合适的单位，如毫米、厘米等，并确定相应的精度，确保绘图尺寸的准确性。
- 建立图层：为不同类型的图元对象设置不同的图层，例如可以设置轮廓线层、中心线层、标注层等。并且每个图层设置不同的颜色及线宽，图元对象的颜色、线型及线宽都应由图层控制（bylayer），这样方便管理和区分不同的图形元素，也有利于后期的编辑和修改。
- 设置对象样式：如设置线型（如中心线为点划线等）、字体样式（用于标注等文字内容）等。
绘图步骤
- 绘制轮廓：根据桁架的结构特点，使用基本绘图命令如直线（line命令）绘制杆件的轮廓。如果桁架结构存在对称部分，可以先绘制一半，然后利用镜像（mirror命令）等编辑命令得到完整的结构。对于有角度的杆件连接，可以使用极坐标或者相对坐标的方式准确绘制直线的端点位置。
- 绘制节点：节点处可以用圆（circle命令）或者特定的图形来表示，并且要准确体现节点与杆件的连接关系。
- 添加中心线（如果需要）：对于一些对称结构或者有回转特性的杆件，可以绘制中心线（使用点划线线型）来表示其对称轴或者回转中心等，便于识图。
- 编辑与调整：使用修剪（trim命令）、延伸（extend命令）等编辑命令来整理图形，使图形表达清晰准确。
- 标注尺寸：使用标注命令对桁架的杆件长度、节点间距等重要尺寸进行标注，标注的文字大小、箭头样式等可以根据事先设置的标注样式来确定。

二、利用3D软件绘制桁架结构简图再转换为2D视图（以SolidWorks为例）

创建3D模型
- 建立草图：在草图绘制平面上，使用直线、圆等草图工具绘制桁架杆件的截面形状或者平面轮廓，根据桁架结构确定各个杆件的相对位置关系。
- 拉伸/放样等操作形成杆件实体：如果是简单的等截面杆件，可以使用拉伸（extrude命令）将草图沿着某一方向拉伸形成杆件实体；如果杆件是变截面的，可以使用放样（loft命令）等操作来生成。
- 组装杆件形成桁架结构：通过添加配合关系（如重合、平行、垂直等配合）将各个杆件按照桁架的实际结构组装在一起，确保各部件之间的连接关系正确。
生成2D视图
- 选择视图方向：在SolidWorks中可以选择合适的视图方向，如正视、俯视、侧视等，这些视图方向能够反映桁架结构的主要特征。
- 生成工程图：通过软件的工程图功能将3D模型转换为2D视图，可以添加尺寸标注、中心线、标题栏等工程图元素，使其符合工程制图的规范。

三、从已有资源获取桁架结构简图进行修改（如土木在线的资源）

查找合适的桁架结构示意图
- 在土木在线等工程资源网站上搜索桁架结构CAD示意图，这些示意图包含结构平面布置图、轴结构立面布置图等多种类型，可根据自己的需求选择。例如有某地区钢管桁架结构CAD示意图，其中包含结构平面布置图、轴结构立面布置图、T1拉条详图等内容完整、表达清晰且制图严谨的图纸资源，可以下载使用。
修改示意图
- 根据自己的实际需求对下载的桁架结构简图进行修改。例如，如果是结构形式相似但尺寸不同，可以使用缩放命令（在相应绘图软件中的操作）调整整体尺寸；如果是部分杆件的增减，可以在原有的图形基础上删除或添加相应的杆件图形元素，并重新调整连接关系和标注等内容。
