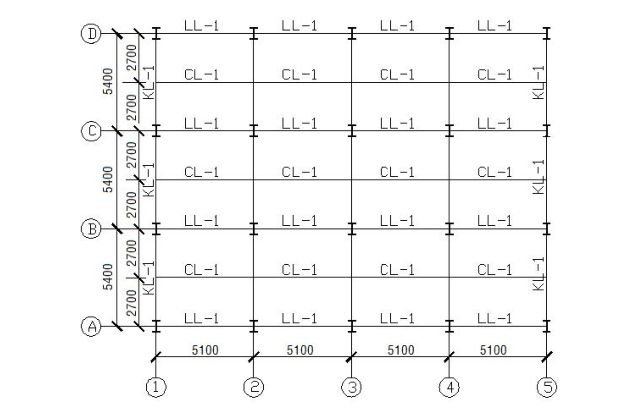

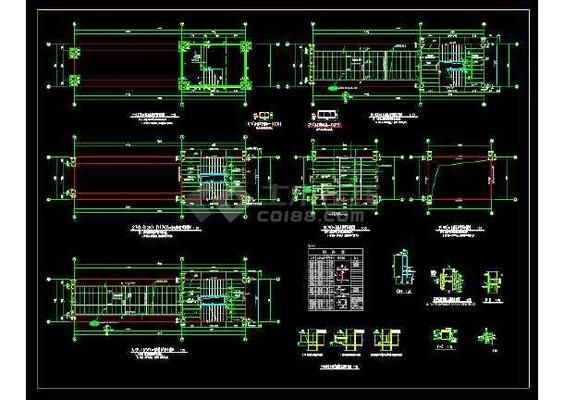

钢结构平台结构布置图

钢结构平台结构布置图是一份详细的图纸，它展示了一个钢结构平台的布局和设计。该图纸包括了平台的尺寸、形状、材料选择以及各个部分的连接方式。还包含了平台的荷载分布、支撑系统和安全措施等相关信息。通过这张图纸，可以清楚地了解到钢结构平台的结构和功能，为后续的施工和维护提供指导。

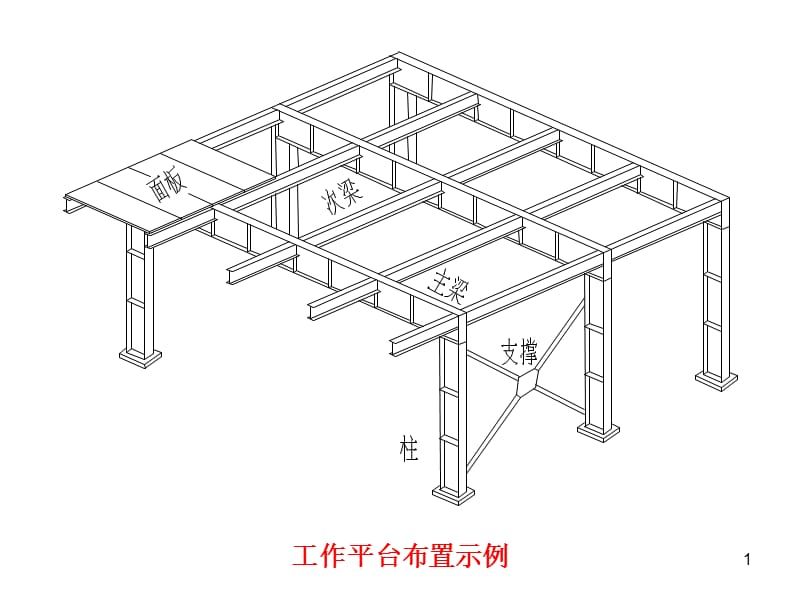

钢结构平台是一种由钢材构成的工程结构，通常包括梁、柱、板等构件，这些构件通过焊缝、螺丝或铆钉等方式连接在一起。钢结构平台因其设计灵活、组装式结构等特点，在现代存储和工业生产中得到广泛应用。以下是关于钢结构平台结构布置的相关信息：

组件	描述
梁	主要采用热轧普通型钢，当跨度较大时，也可采用型钢或焊接工字钢组合梁。
柱	一般设计成等截面柱，常用热轧普通型钢、用板加强翼缘的工字钢或钢管的实腹式柱形式。

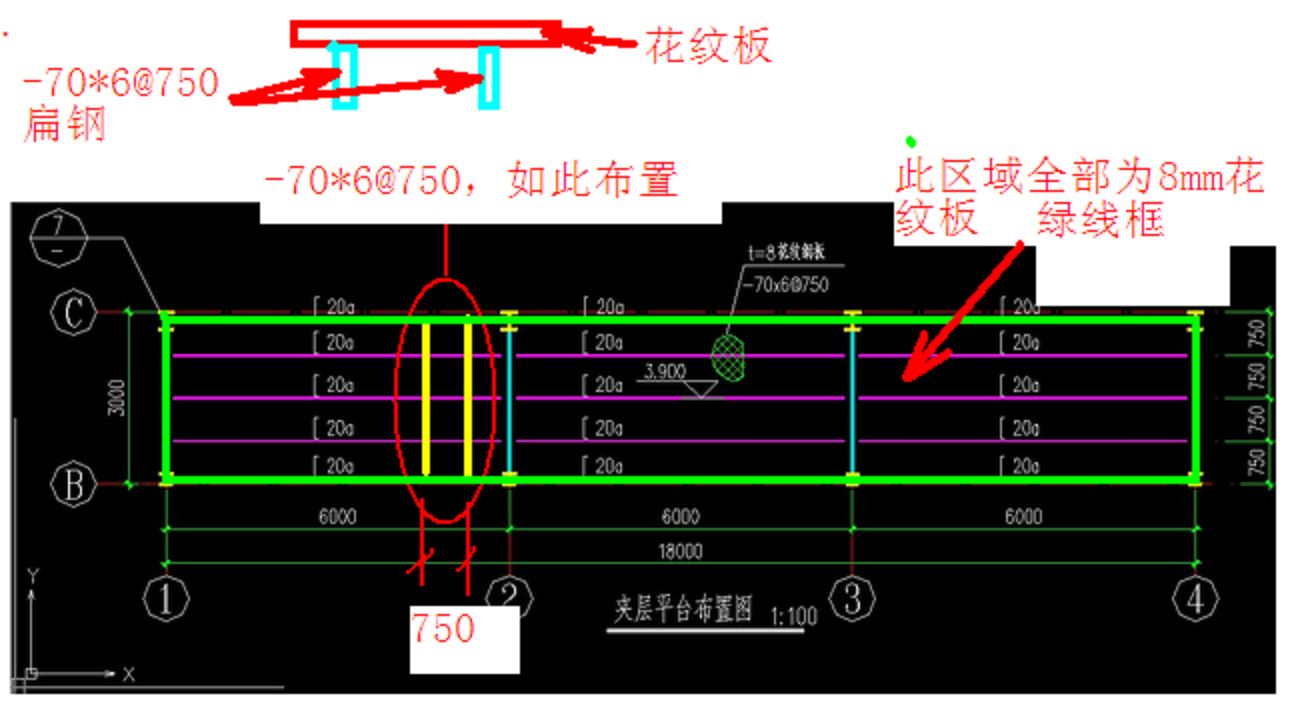

铺板	按工艺生产的要求可分为固定的及可拆卸的；按构造一般可分为板式、蓖条式以及由钢梁与混凝土板组成的联合结构等。
栏杆及钢梯	用于确保操作安全和便利。

钢结构平台的结构布置需要注意满足工艺生产操作要求、通行操作安全，并充分利用铺板的允许跨距合理布置梁格。此外，钢平台梁应进行强度、稳定、挠度的计算，对于直接承受较大振动荷载的梁还需进行疲劳强度的计算。
