桁架形式主要包括**平行弦桁架、三角形桁架、复杂桁架等**。桁架结构是一种由杆件通过焊接、铆接或螺栓连接而成的支撑横梁结构，它能够充分发挥材料的作用并减轻结构重量。具体分析如下：，，1. **平行弦桁架**：这种桁架便于布置双层结构，且易于标准化生产。其杆力分布可能不够均匀，适用于需要均匀受力的场合。，，2. **三角形桁架**：该类型的桁架杆力分布更加不均匀，构造布置较为困难，但斜面符合屋顶排水需求。由于其独特的受力特性，三角形桁架在某些情况下具有独特的优势。，，3. **复杂桁架**：区别于前两种类型，复杂桁架具有更多的静定性，可以提供更优的结构性能和稳定性。这种桁架在设计中应用广泛，尤其是在需要特殊受力特性的建筑中。，，4. **有推力的拱式桁架**：这种桁架将拱圈与拱上结构联为一体，整体性好，便于施工，并且跨越能力强，节省钢材。它的受力特点是结构内力只有轴力，没有弯矩和剪力，这反映了实际结构的主要因素。，，5. **普拉特桁架**：这种桁架在常规垂直荷载作用下，斜腹杆承受拉力，而较短的竖向腹杆承受压力。这种布局在一定程度上弥补了跨中受压弦杆比受拉弦杆受力更大的情况。普拉特桁架在风荷载作用下可能会引起荷载反向，导致较长腹杆中出现压力。，，6. **屋盖桁架类型**：常见的屋盖桁架类型包括普拉特桁架、平行弦普拉特桁架等。这些桁架类型根据其几何形状和经济因素的不同而有所差异，通常还需要考虑建筑方面和客户的要求。，，7. **桥梁桁架**：桥梁桁架分为上弦受力和下弦受力两种类型。上弦受力的桁架由上弦、下弦、腹杆组成，而下弦受力的桁架则由下弦、上弦、腹杆组成。腹杆的类型包括斜腹杆和直腹杆。由于杆

桁架形式的种类

桁架是一种结构构件，广泛应用于建筑、桥梁和其他工程领域。根据不同的特征，桁架可以分为多种类型。以下是几种常见的桁架形式：

1. 按几何组成分类

简单桁架

由多个基本三角形单元构成，是最基本的桁架形式，易于分析和计算。

联合桁架

由若干简单桁架按规则构成，可以形成更大规模的结构。

复杂桁架

不同于前两者的其他静定桁架，可能包含更多的节点和杆件，结构更为复杂。

2. 按受水平推力分类

无推力梁式桁架

与实梁结构相比，掏空率大，抗弯抗剪，适用于不需要承受水平推力的结构。

有推力拱式桁架

拱圈与拱上结构联为一体，整体性强，没有弯矩和剪力，适用于需要承受水平推力的结构。

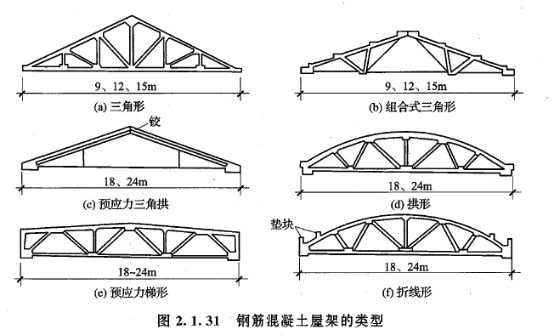

3. 按桁架外形分类

平行弦桁架

弦杆和腹杆长度一致，节点统一，便于布置双层结构，利于标准化生产，但杆力分布不够均匀。

折弦桁架

形状呈抛物线型，常用于桥梁上，能够适应不同的跨度和荷载要求。

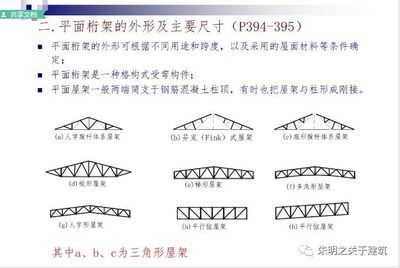

三角形桁架

形状呈三角形，常用于屋盖上，适用于小跨度的屋盖结构。

梯形桁架

桁架的中部高度取决于经济要求，适用于较大的跨度，可以是上承式或下承式。

人字形桁架

将人字形桁架的坡度设置成0即为人字形桁架，上下弦杆均水平，弦杆和腹杆等长，节点形式相同，有利于标准化的生产。

拱形桁架

拱形桁架利用拱的原理，能够承受较大的垂直荷载和水平推力，适用于大跨度的建筑和桥梁。

4. 按材质分类

铝质桁架

轻巧、灵活、安全可靠，可随意组合，拆装方便，适用于展览展示等场合。

钢质桁架

刚度大、跨度大、造型宏伟，适用于大型建筑和桥梁结构。

齿柱桁架

外形美观，结构灵活，材质轻便，适用于展览展示等场合。

球节球杆

由铝球节和铝合金球杆连接，适用于展览展示等场合。

插板

造型有圆形、三角形等，适用于展览展示等场合，可使展台产生通透效果，艺术感强。

铝焊接桁架

质地轻便、外形新颖、美观，适用于各种展台造型。

蝶形桁架

可广泛用于各种不同行业的展览会，拆装、运输方便。

LH系列

直管与斜管的搭配，适用于各种造型的展台，全组装式结构，安装拆卸方便。

以上是桁架的一些常见种类，每种桁架都有其特定的应用场景和优点，选择合适的桁架形式对于确保结构的安全性和经济性至关重要。
