根据您提供的文本内容，**CAD中绘制螺旋楼梯的三维画法涉及多个步骤和命令的使用**。以下是对这一过程的详细描述：，，1. **准备阶段**， - **绘制辅助线**：在上顶面和下地面分别绘制两条辅助线，用于捕捉圆心位置，为后续绘制提供基础。， - **定义命令**：通过AutoCAD 2012中的“阵列”命令增加的“按路径阵列”子命令，可以方便地创建三维螺旋梯。，，2. **绘制楼梯**， - **使用HELIX命令**：输入或选择HELIX命令（或快捷菜单中的螺旋线命令），或者在ACAD.PGP文件中自定义其缩写HE来绘制螺旋线。， - **绘制楼梯平面图**：使用弧线偏移楼梯宽度，并用直线连接形成楼梯的基本形状，最后用环形阵列进行精确复制。，，3. **调整与优化**， - **调整尺寸**：在绘制过程中不断调整阵列属性，以确保楼梯的精确匹配建筑平面图。， - **熟悉工具**：熟悉CAD中的各种工具和命令，如曲线、小模块、直线等，以提高绘制效率和准确性。，，4. **整合与应用**， - **将楼梯移动到平面图**：在完成楼梯的绘制后，将其移动到建筑平面图中，以便与其他设计元素整合。， - **使用其他软件工具**：除了AutoCAD，还可以使用3D溜溜设计问答平台等第三方工具来辅助绘制螺旋楼梯的三维画法。，，5. **高级技巧**， - **阵列楼梯踏步**：通过阵列命令，将楼梯踏步沿特定路径排列，以创建连续的螺旋楼梯效果。， - **扫掠楼梯结构**：使用扫掠命令将楼梯踏步沿着内径和外径螺旋线进行扫描，形成楼梯的整体结构。，，CAD中绘制螺旋楼梯的三维画法需要综合考虑楼梯的几何构造、尺寸调整、以及多种绘图工具的应用。通过上述步骤，可以有效地在CAD软件中创建

CAD螺旋楼梯三维画法

在AutoCAD中绘制螺旋楼梯的三维模型可以通过多种方法实现。以下是根据搜索结果总结的几种方法：

使用螺旋线命令

1. 准备工作：首先，确保你的CAD软件支持三维绘图功能。然后，设置绘图单位和精度，以便更准确地控制楼梯的尺寸。
2. 绘制螺旋线：使用CAD中的HELIX命令来绘制螺旋线。这个命令可以帮助你快速生成楼梯的螺旋形状。在命令行中输入HE（如果你已经为其设置了快捷键），然后按照提示输入底圆和顶圆的半径，以及楼梯的高度。
3. 绘制踏步：在螺旋线上方绘制踏步。你可以通过画一系列平行于螺旋线的直线来实现这一点。确保这些直线的长度和间距符合楼梯的设计要求。
4. 添加扶手和栏杆：根据需要，你可以添加扶手和栏杆。这通常涉及到绘制更多的线条和曲线，并将其附加到螺旋楼梯的结构上。
5. 渲染和修饰：最后，你可以对楼梯模型进行渲染和修饰，使其看起来更加真实。这可能包括添加材质、光照和阴影效果。

使用阵列和旋转

1. 绘制基本楼梯单元：首先，绘制一个基本的楼梯单元，包括踏步和栏杆。确保这个单元的比例和尺寸正确，因为它将成为整个楼梯的基础。

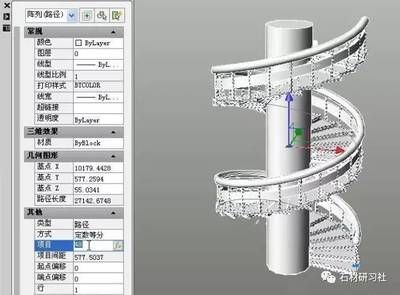

2. 阵列楼梯单元：使用CAD中的阵列功能，将基本楼梯单元沿螺旋线阵列。这可以通过环形阵列来实现，每次阵列后稍微旋转楼梯单元，直到形成完整的螺旋形状。
3. 调整楼梯单元的位置：对于每个阵列后的楼梯单元，稍微调整其Z轴位置，使其沿着螺旋线上升。这可以通过移动命令来实现，确保每个单元的Z轴坐标逐渐增加。
4. 完善细节：完成基本的螺旋楼梯结构后，你可以添加更多的细节，比如扶手、栏杆和其他装饰元素。

使用扫掠命令

1. 绘制截面形状：首先，绘制楼梯的截面形状，包括踏步和栏杆。这通常是一个封闭的多段线或面域。
2. 绘制引导线：然后，绘制一条引导线，这条线将决定楼梯的螺旋形状。你可以使用HELIX命令来绘制这条引导线。
3. 执行扫掠操作：选择截面形状和引导线，然后使用SWEEP命令（扫掠命令）来生成楼梯的三维模型。这将沿着引导线路径扫掠截面形状，从而形成螺旋楼梯。
4. 调整和完善：完成后，检查楼梯模型是否有任何错误或不足之处，并进行相应的调整。你可以使用编辑命令来修正这些问题，并添加更多的细节。

以上就是在CAD中绘制螺旋楼梯三维模型的几种方法。每种方法都有其优点和适用场景，你可以根据自己的需求和CAD软件的版本选择最适合的方法。
