桁架计算简图要包含哪几个要素的内容

桁架计算简图是设计中用于简化和表示复杂桁架结构的重要工具。一个标准的桁架计算简图应包含以下几个关键要素：，，1. 基本数据：包括桁架的几何尺寸、材料属性（如弹性模量、泊松比）、载荷类型和大小等。，2. 支撑条件：明确说明支撑点的位置、数量以及它们对桁架结构的影响。，3. 连接方式：描述桁架各杆件之间的连接方式，如铰接、刚接或弹性连接。，4. 荷载分布：展示作用于桁架上的集中力或均布载荷，并注明其作用位置。，5. 截面特性：提供桁架各杆件的截面信息，包括截面形状、尺寸和材料强度。，6. 稳定性分析：如果需要，应包括对桁架进行稳定性分析的结果，如临界载荷、屈曲模态等。，7. 设计规范：引用相关的建筑或工程标准，确保设计符合规定的安全和性能要求。，，这些要素共同构成了桁架计算简图的核心内容，有助于工程师准确理解和评估桁架结构的性能。

桁架计算简图要素

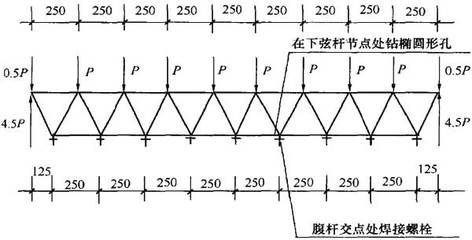

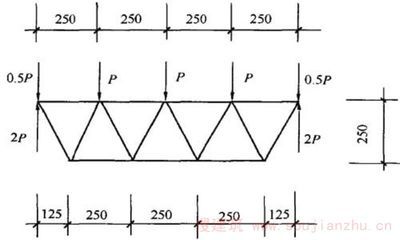

桁架计算简图选取的三个基本假设（要素）是：光滑铰节点、直杆、节点荷载。这意味着在计算简图中：

• 光滑铰节点：假设桁架的结点都是光滑的铰结点，各杆件在节点处如同通过光滑的铰连接，杆件之间可以自由转动，力只能通过铰的中心传递，不存在节点处的弯矩传递。
• 直杆：各杆的轴线都是直线并通过铰的中心（或节点的中心），这样便于分析杆件的受力方向，将力沿着杆件的轴向进行分解和计算，简化了计算过程。
• 节点荷载：荷载和支座反力都作用在铰结点上。将所有的外力（包括荷载和支座反力）都简化为作用在节点上的集中力，忽略杆件上的分布荷载等复杂受力情况，从而使得各杆件内力中主要为轴力，便于进行结构的力学分析。这一假设基于实际工程中很多荷载是通过节点传递到桁架结构上的情况，是对实际受力情况的一种合理简化。
