桁架标准图集有哪些类型

烟台加固设计公司15秒前1阅读0评论

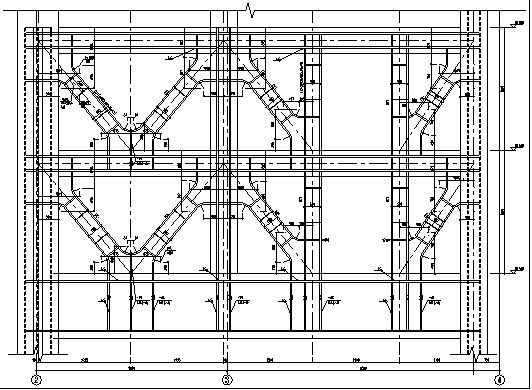

桁架标准图集主要包含**钢筋桁架混凝土楼板、钢结构通用图集等**类型。桁架作为一种重要的结构形式，在建筑设计中扮演着至关重要的角色。桁架标准图集作为设计工程师和建筑专业人士的重要工具，包含了各种类型的桁架结构的标准图纸，这些图纸提供了详细的尺寸、材料要求以及连接方式，帮助设计师快速准确地构建出符合规范的桁架结构。，，钢筋桁架混凝土楼板是桁架标准图集中的一种常见类型。这种类型的图集通常包含了钢筋桁架混凝土楼板的详细尺寸、材料要求和连接方式，适用于房地产项目。22G522-1 钢筋桁架混凝土楼板就是其中的一个示例，它提供了64页的高清带书签版本。，，钢结构通用图集也是桁架标准图集中的重要组成部分。这些图集通常包含了各种类型的钢结构桁架节点构造详图，如斜撑MB4与腰桁架弦杆连接节点图、腰桁架ME3弦腹杆连接节点图等。这些图纸内容丰富，表达清晰，制图严谨，为设计师提供了实用的参考。，，除了钢筋桁架混凝土楼板和钢结构通用图集外，桁架标准图集还包括了各种复杂的桁架类型。三角形、梯形和拱形等不同类型的桁架结构图集也包含在内。这些图集涵盖了从简单到复杂的各种桁架类型，帮助工程师和建筑师更好地理解和应用桁架结构。，，桁架标准图集的类型多样，涵盖了钢筋桁架混凝土楼板、钢结构通用图集、不同类型桁架结构图集等多种类型。这些图集为设计师提供了丰富的设计资源，帮助他们快速准确地构建出符合规范的桁架结构。对于从事建筑和工程设计的人来说，掌握这些图集是非常重要的，它们将大大提高工作效率和设计质量。

关于桁架标准图集的类型，根据提供的搜索结果，可以找到以下几种类型的桁架标准图集：

建筑结构选型-桁架结构：该图集包含了桁架结构的受力特点、不同类型屋架结构的型式、选型与布置等内容，适用于建筑设计和选型阶段。
敞开式皮带机通廊桁架结构标准图集：此图集提供了各种标准尺寸的桁架结构图，可以直接选用，旨在减少设计员的工作量，提高设计效率。
钢桁架图集：该图集专门针对钢结构桁架，包含详细的节点详图，适用于钢结构工程的设计和施工。
大跨度桁架结构图集：这类图集可能包含有关大跨度桁架结构的设计要点、钢筋节点处理、预应力张拉等方面的详细信息，适用于需要设计和建造大跨度桁架结构的工程项目。
张弦桁架结构图集：针对张弦桁架这种特殊类型的桁架结构，图集中可能包含张弦桁架的设计、计算和应用实例，适用于需要使用张弦桁架的工程项目。
交错桁架结构图集：这类图集可能专注于交错桁架的应用，特别是在住宅交通空间中的应用，包含设计要点和应用案例，适用于住宅和其他需要交错桁架的建筑项目。

这些图集类型涵盖了从一般桁架结构到特定类型桁架结构的设计和施工需求，为工程师和设计师提供了全面的参考资料。
