摘要：，桁架结构是现代建筑中常用的一种结构形式，它由多个三角形或梯形的杆件通过节点连接形成。在CAD绘图中，绘制桁架结构需要掌握一定的技巧。本文将分享一些桁架结构简图画法的技巧和设计要点。了解桁架的基本类型和构造要求，如三角形桁架、梯形桁架等，以及它们的受力特点和适用场景。学习如何使用CAD软件中的相关工具进行绘制，包括创建基本图形、添加节点和杆件、设置材料属性等。强调在绘制过程中应注意的细节问题，如杆件的布置、节点的连接方式、尺寸的标注等。通过以上步骤，可以顺利完成桁架结构的CAD绘图，为实际工程提供准确的设计依据。

桁架结构简图画法

概述

桁架结构是一种常见的建筑结构形式，它通常由金属材料构成，并通过节点将杆件连接在一起。桁架的设计使得材料主要承受轴向力（拉伸或压缩），从而能够高效地利用材料的强度。在绘制桁架结构的简图时，我们需要了解其基本组成和受力特点。

绘制步骤

1. 确定桁架的基本形式

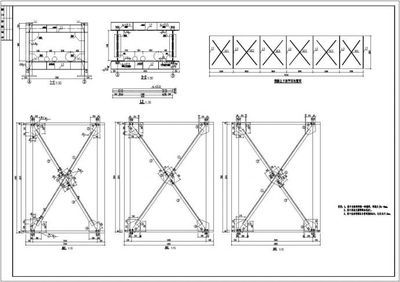

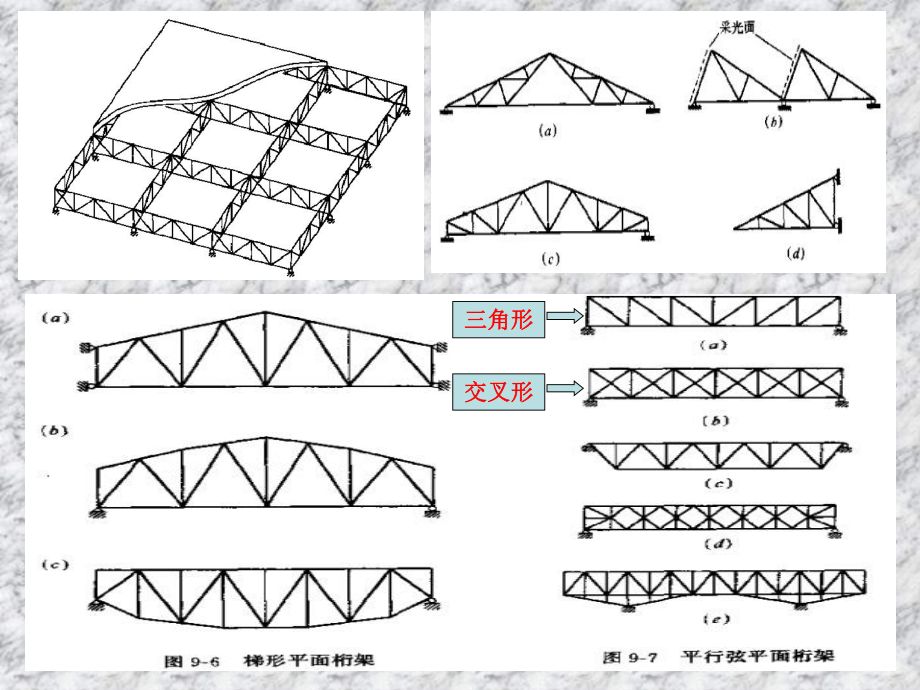

首先，需要确定桁架的基本形式。常见的桁架形式包括三角形桁架、梯形桁架和多边形桁架等。不同的形式适用于不同的应用场景和荷载条件。

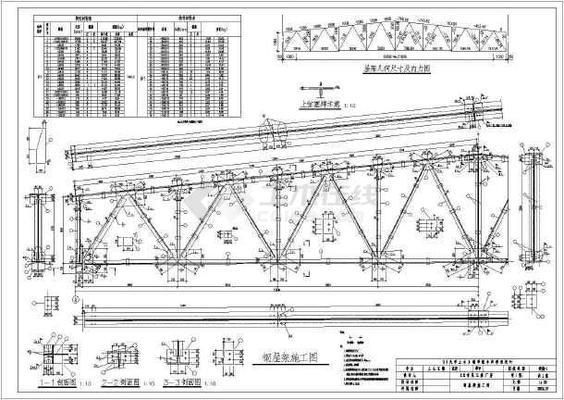

2. 绘制基本框架

使用CAD软件或其他绘图工具，绘制出桁架的基本框架。这通常涉及到绘制桁架的上下弦杆以及腹杆。在CAD中，可以使用直线工具或绘图命令来完成这一部分的工作。

3. 添加节点和连接

在桁架的各个杆件交汇处添加节点。这些节点是桁架结构的关键部分，它们将杆件连接在一起。在CAD中，可以通过插入节点符号或使用特定的节点图块来完成。

4. 标注尺寸和荷载

在简图上标注出桁架的各项尺寸，包括杆件的长度、节点之间的距离等。此外，还需要标注出作用在桁架上的荷载，包括集中荷载和分布荷载等。

5. 检查和完善

最后，检查简图的完整性和准确性。确保所有的杆件和节点都正确绘制，并且所有的标注都是准确的。如果有需要，可以添加更多的细节，比如材料类型、截面尺寸等。

注意事项

• 比例和尺度：在绘制简图时，需要注意保持正确的比例和尺度。这有助于在实际应用中准确地理解和使用简图。

• 清晰度：简图应当清晰易懂，避免过于复杂的细节。目的是让读者能够快速理解桁架的基本结构和受力情况。

• 标准和规范：在绘制过程中，应遵循相关的绘图标准和规范。这包括使用标准的符号和标注方法，以便于他人理解和使用。

结论

通过上述步骤，您可以绘制出一张清晰、准确的桁架结构简图。这不仅有助于您自己的设计和计算工作，也便于与他人沟通和交流。
