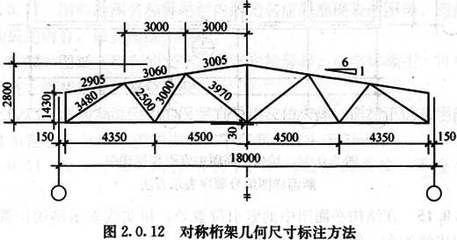

桁架尺寸标注

桁架尺寸标注是结构设计中的一个重要环节，它确保了构件的精确性和安装的准确性。在桁架的设计和制造过程中，正确的尺寸标注不仅关系到结构的强度和稳定性，还直接影响到施工的质量和成本。以下是桁架尺寸标注的一般步骤和注意事项：，，1. **确定尺寸标注的基准**：首先需要明确桁架各部分的尺寸基准点，这通常是桁架的主要承载构件或节点。，，2. **标注主要尺寸**：根据图纸和设计要求，标注出所有主要尺寸，包括主梁、次梁、腹板厚度、弦杆直径等关键参数。，，3. **标注细节尺寸**：对于非主要尺寸，如螺栓孔位置、焊接缝宽度等，也需要详细标注，确保这些细节不会影响整体的结构性能。，，4. **使用标准单位**：所有的尺寸都应该使用国际通用的标准单位，如毫米（mm）、厘米（cm）等，以避免因单位不统一而造成的误解。，，5. **考虑公差与配合**：在标注尺寸时，应考虑到零件之间的公差和配合要求，以确保装配时能够顺利对齐并满足设计要求。，，6. **清晰表达**：尺寸标注应该清晰、准确，避免模糊不清的表述，以便施工人员能够正确理解和执行。，，通过上述步骤，可以确保桁架的尺寸标注既符合设计要求，又便于施工和维护。

桁架尺寸标注相关内容

桁架尺寸标注可能因桁架的类型、杆件形状等因素而有所不同。以下是一些常见的情况：

• 根据杆件规格标注：例如桁架杆件规格∟755m，代表是5米长75mm75mm的角钢。
• 不同应用场景下桁架尺寸标注的特点
  • 舞台用桁架：常见标注尺寸为290mmx290mm、350mmx350mm和400mmx400mm等，常用于舞台、演唱会、展览等场所。
  • 灯光用桁架：常见标注尺寸为48mmx3mm和60mmx4mm等，主要用于舞台、剧院、演唱会等场所。
  • 展览用桁架：常见标注尺寸为50mmx50mm和80mmx80mm等，常用于展览、商展等场所。
  • 建筑用桁架：常见标注尺寸为200mmx200mm、300mmx300mm和400mmx400mm等，常用于大型建筑的支撑结构。

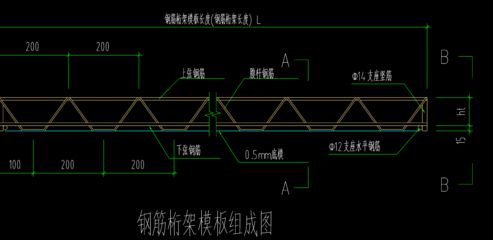

  • 钢筋桁架
    • D140钢筋桁架：由三根拉直的钢筋按三角形布置，长度一般为2222cm（不包括宽度12米弧形区域），宽度为300mm，主管为300mm×300m，适合大型舞台的背景板搭建。

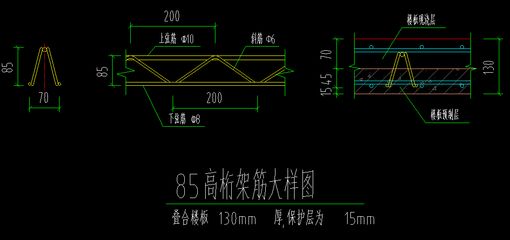

    • 定型钢筋桁架：规格代号为XJHJ300，高度为70 - 270mm，上弦钢筋直径规格为6 - 12mm，下弦钢筋直径规格为6 - 12mm，腹杆钢筋直径规格为4 - 8mm，支座水平钢筋直径规格为80cm，可用于楼板和楼承板。
  • 铝合金桁架
    • 6060T6铝合金桁架：长度一般为100cm - 180cm，可以进行喷涂造型，也可喷涂其他颜色，可应用于展览搭建。
    • 异型铝合金桁架：形状为圆形、三角形等特殊形状，跨度可达66米 - 120cm，适用于大型场馆的搭建。
  • 方管桁架（钢铁材质，牌号Q235）：规格尺寸一般是1米、1.6米、2米、3米这样。
  • 其他常用长度的桁架（固定截面规格20CMX20CM）：常用长度有40cm、60cm、80cm、100cm、120cm、140cm、160cm、180cm。
