屋面桁架结构是建筑中常见的一种支撑系统，它由一系列相互平行的梁和柱组成，这些梁和柱通过焊接或螺栓连接形成稳定的框架。其主要组成部分包括：，，1. 主桁架：这是整个屋面桁架结构的主要骨架，通常由多个矩形或梯形截面的钢材制成。主桁架负责承受屋顶的重量以及风力和其他外部荷载。，，2. 次桁架：次桁架位于主桁架下方，它们与主桁架垂直相连，共同构成一个整体的空间结构。次桁架的作用是分散主桁架的荷载，并提高整个结构的刚度。，，3. 支撑系统：支撑系统包括各种类型的支撑构件，如斜撑、横撑和竖撑，它们确保主桁架的稳定性和安全性。，，4. 屋面板材：屋面板材覆盖在主桁架上，用于保护结构免受雨水侵蚀和紫外线照射。常用的板材有彩钢板、铝镁锰板等。，，5. 屋面防水层：屋面防水层能够防止雨水渗透到结构内部，延长屋面的使用寿命。常用的防水材料包括沥青、改性沥青、高分子防水卷材等。

屋面桁架结构组成

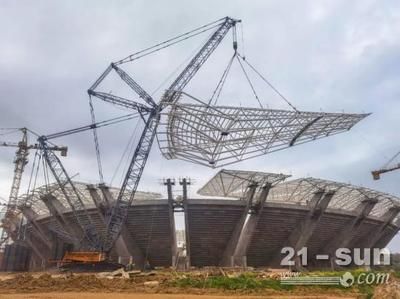

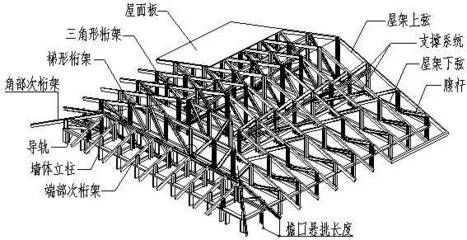

屋面桁架结构是一种常见的建筑结构形式，它由直杆在端部相互连接而成，形成以抗弯为主的格构式结构。以下是屋面桁架结构的主要组成部分：

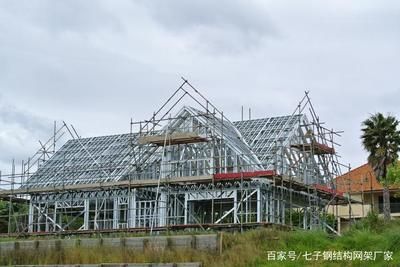

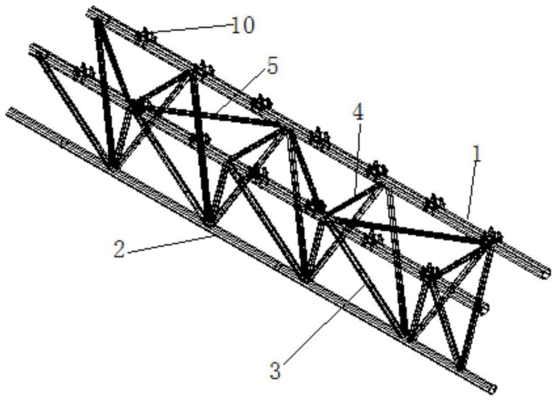

1. 上弦杆和下弦杆

• 上弦杆：通常承受压力，尤其是在外荷载作用下，上弦杆会受到压缩力。
• 下弦杆：通常承受拉力，下弦杆通过其轴向拉力来平衡外荷载产生的弯矩。

2. 斜腹杆和竖腹杆

• 斜腹杆：这些杆件主要承担剪力，通过其轴向力的竖向分量来平衡外荷载产生的剪力。
• 竖腹杆：在某些类型的桁架中，竖腹杆也会参与受力，特别是在承受垂直荷载的情况下。

3. 节点

• 节点是桁架结构中各杆件的连接点，对于保证结构的整体性和传递力至关重要。节点的设计需要考虑到材料的力学性能和连接方式，例如木材桁架常用齿联结，而钢桁架则多采用焊缝或高强度螺栓连接。

4. 支撑系统

• 支撑系统用于增强桁架的平面外刚度和稳定性，特别是在大跨度结构中，支撑系统可以有效地减少桁架的侧向位移和扭转。

5. 材料

• 桁架结构可以采用多种材料制造，包括木材、钢材、钢筋混凝土等。不同材料的力学性能决定了桁架的型式和设计特点。例如，木材强度较低，适合用于中小型桁架；钢材强度高，适用于大跨度和重型桁架；钢筋混凝土则常用于中等跨度的组合桁架。

6. 桁架类型

• 根据不同的使用要求、跨度和荷载大小，屋面桁架可以设计成不同的型式，如三角形、梯形、拱形和折线形等。每种型式的桁架都有其特定的内力分布和受力特点。

总结来说，屋面桁架结构由上弦杆、下弦杆、斜腹杆、竖腹杆、节点和支撑系统等部分组成，这些组成部分共同作用，确保结构能够有效地承受和传递荷载。同时，材料的选择和桁架型式的确定也是设计过程中需要重点考虑的因素。
