桁架模板支撑系统是一种用于建筑施工中，特别是在现浇混凝土结构工程中，用来确保混凝土构件质量和稳定性的支撑体系。该系统主要包括承重座、固定装置以及高度调节装置等组成部分。具体分析如下：，，1. **桁架结构搭建**：根据设计要求，搭建桁架结构并进行必要的调整和固定，以确保其能够承受预期的荷载和变形。，，2. **模板支撑系统安装**：根据不同的建筑结构和需要，安装相应的模板支撑系统，这些系统通常包括水平与竖向的桁架单元及其构配件。，，3. **材料规格选择**：选用的材质与质量应符合行业标准《建筑用组装式桁架及支撑》JG/T 476的规定，以保证支撑系统的强度和稳定性。，，4. **施工工艺**：施工过程中采用多种技术方案，例如一种安装方便、成本低的新型桁架式模板支撑系统，它通过优化设计解决了传统技术的缺陷。，，5. **安全与效率**：传统的模板支撑体系存在搭设复杂、安全质量难以控制、施工效率低下等问题，而现代的桁架模板支撑系统通过提高制作安装工艺水平，有效提高了施工效率和安全性。，，在考虑使用桁架模板支撑系统时，应综合考虑其承载能力、安装便利性、成本效益以及施工安全等因素，并结合具体的工程项目需求进行选择和优化。

桁架模板支撑系统概述

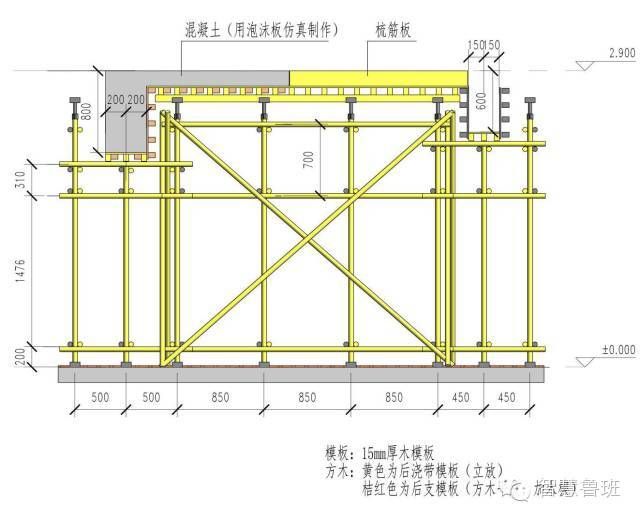

桁架模板支撑系统是一种用于建筑施工的临时性结构，主要用于支撑模板和传递施工荷载，以保证施工的安全和顺利进行。这类系统通常具有结构稳定、承载力强、安装拆卸方便等特点。根据支撑方式和结构形式的不同，桁架模板支撑系统可以分为多种类型，例如门式支架、扣件式钢管支架、碗扣式钢管支架、盘扣式钢管支架等。

桁架模板支撑系统的组成部分

桁架模板支撑系统主要包括以下几个部分：

1. 固定装置：固定装置是支撑系统的重要组成部分，它包括底板和底座。底板长度大于钢梁下翼缘长度，并在底板端部和延伸部上设置螺孔。底座包括主体和固定连接在主体下部的延伸部，主体为空心圆柱体，并在主体上部开有第一螺孔。

2. 高度调节装置：高度调节装置用于调整支撑系统的高度，以适应不同的施工需求。常见的高度调节装置包括加高管，加高管为三段式空心圆柱体，从加高管的上部、中部到下部的直径依次减小，并在加高管的下部设置与第一螺孔相匹配的第二螺孔，在中部设置第三螺孔。

3. 承重座：承重座是支撑系统的关键部分，它整体为叉状结构，包括两个支撑部、与支撑部下部固定连接的托梁部以及与托梁部下部固定连接的顶撑节。顶撑节的外径小于加高管上部和中部的内径，并在顶撑节上开有第四螺孔，第四螺孔与第三螺孔相匹配。

4. 顶丝：顶丝与支撑部通过螺纹连接，用于微调承重座的高度和稳定性。

桁架模板支撑系统的施工方法

桁架模板支撑系统的施工方法包括以下几个步骤：

1. 根据钢梁规格选择支撑系统：根据工程的具体要求和钢梁的规格，选择合适的支撑系统。

2. 在钢梁上安装支撑系统：将支撑系统的固定装置安装在钢梁上，确保固定牢固。

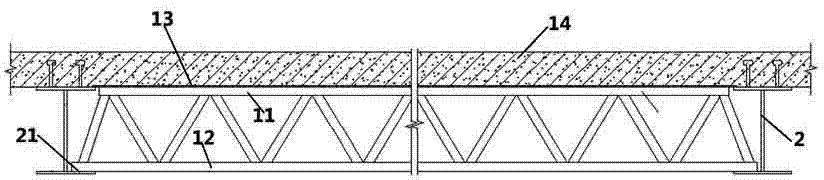

3. 根据工程施工条件组装桁架：根据工程需要，组装相应的桁架，并调节承重座的高度，将桁架架设在托梁部上。

4. 铺设木方和模板：在钢梁和桁架上铺设木方和模板，为后续的混凝土浇筑做准备。

5. 混凝土浇筑和拆模：将结构混凝土铺设在钢梁和桁架上，当结构板混凝土强度满足设计要求时，依次拆除模板、桁架梁以及支撑系统。

桁架模板支撑系统的优点

桁架模板支撑系统具有以下优点：

1. 节约成本和缩短工期：由于桁架模板支撑系统可以直接安装在钢梁上，不需要再搭设满堂钢管支撑架，因此既节约了成本，又缩短了工期。

2. 不占用下方楼层的施工空间：由于支撑系统和钢梁采用无损连接，不需要在钢梁上开孔及焊接，因此不会影响钢梁自身性能，同时也不占用下方楼层的施工空间。

3. 组装灵活，适应力强：针对不同翼缘宽度以及高度的钢梁，可以采用不同的结构的支撑系统，并根据工程需要能搭配不同结构的桁架，使得支撑系统组装灵活，适应力强。

4. 施工效率高：支撑系统各部件采用螺栓连接，并通过螺栓能调整支撑系统的高度，方便安装及拆除，施工效率高。

综上所述，桁架模板支撑系统是一种重要的建筑施工技术，它通过合理的结构设计和高效的施工方法，为建筑施工提供了有力的支持。
