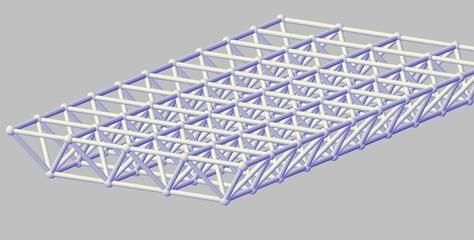

桁架结构是一种**由直杆组成的一般具有三角形单元的平面或空间结构**。桁架结构的作用包括**承载和传递荷载、抵抗变形、提供稳定性和刚度等**方面。，，### 桁架结构：，，桁架结构是一种由直杆组成的一般具有三角形单元的平面或空间结构。桁架在工程建筑和机械设计中广泛应用，如木桥、屋架等。桁架结构通过其刚性特点和几何不变性，能够有效地承受各种荷载，并确保结构的稳定性和安全性。，，### 桁架结构的作用：，，1. **承载和传递荷载**：桁架可以均匀分散并承载来自多个方向的荷载，确保整个结构的稳定性和安全性。，，2. **抵抗变形**：桁架结构通过其几何不变性和节点刚接特性，能有效地抵抗由于荷载引起的结构变形。，，3. **提供稳定性和刚度**：桁架的高度变化与外荷载产生的弯矩图保持一致，使得上弦和下弦各节间的轴力非常接近，腹杆的轴力则较小且变化剧烈。这种设计不仅保证了结构的稳定和刚度，还有助于提高整体性能。，，4. **分散荷载并保持结构的整体性**：桁架结构通过将荷载均匀分布到各个杆件上，有效防止了支座产生横向水平推力，从而保持了结构的整体性。

桁架结构的定义与作用

桁架结构是一种由直杆组成的结构形式，通常以三角形单元为基本组成单位，形成平面或空间结构。这些杆件主要承受轴向拉力或压力，从而能够充分利用材料的强度。在跨度较大的情况下，与实腹梁相比，桁架结构可以节省材料、减轻自重并增加刚度。

桁架结构的作用

桁架结构的主要作用包括：

1. 节省材料：由于桁架结构的杆件主要承受轴向拉力或压力，这种受力方式使得材料的强度得到了充分利用，因此在实现相同跨度的情况下，可以比实腹梁节省更多的材料。

2. 减轻自重：与实腹梁相比，桁架结构由于材料的节省，其自重也相应减轻，这对于大跨度的建筑结构来说尤为重要。

3. 增大刚度：桁架结构的截面可以设计得较高，从而具备较大的抗弯能力，同时挠度较小，这使得它能够适应更大的跨度。

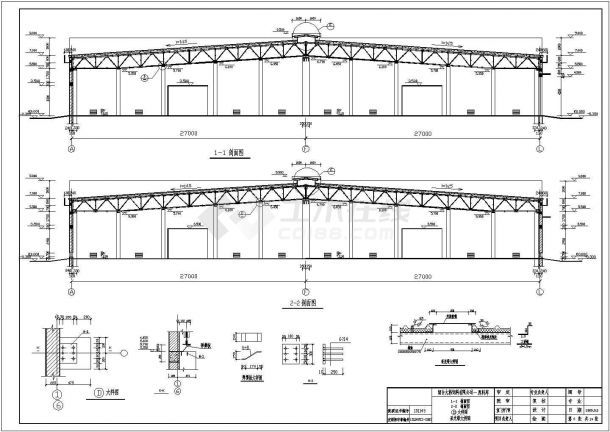

4. 适应大跨度建筑：桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中，这是因为它的结构布置灵活，应用范围广泛。

5. 便于力的分析和传递：桁架结构将横弯作用下的实腹梁内部复杂的应力状态转化为桁架杆件内的简单拉压应力状态，使我们能够直观地了解力的分布和传递，便于结构的变化和组合。

桁架结构的分类

桁架结构可以根据不同的特征进行分类，例如根据外形、几何组成方式以及所受水平推力等：

根据外形分类

1. 平行弦桁架：便于安置双层结构，利于标准化生产，但杆力分布不够均匀。
2. 折弦桁架：如抛物线形桁架梁，外形同均布荷载下简支梁的弯矩图，杆力分布均匀，材料使用经济，但结构较复杂。
3. 三角形桁架：杆力分布更不均匀，结构布置困难，但斜面契合房顶排水需要。

根据几何组成方式分类

1. 简单桁架：由一个基本铰结三角形顺次添加二元体组成。
2. 联合桁架：由几个简单桁架按几何不变体系的简单组成规则联合组成。
3. 复杂桁架：不同于前两种的其他静定桁架。

按所受水平推力分类

1. 无推力的梁式桁架：与相应的实梁结构比较，掏空率大，上下弦杆抗弯，腹杆主要抗剪，受力合理，用材经济。
2. 有推力的拱式桁架：拱圈与拱上结构联为一体整体性好，便于施工，跨越能力强，节约钢材。

综上所述，桁架结构因其独特的受力特性和材料利用效率，在现代建筑和工程中得到了广泛应用。

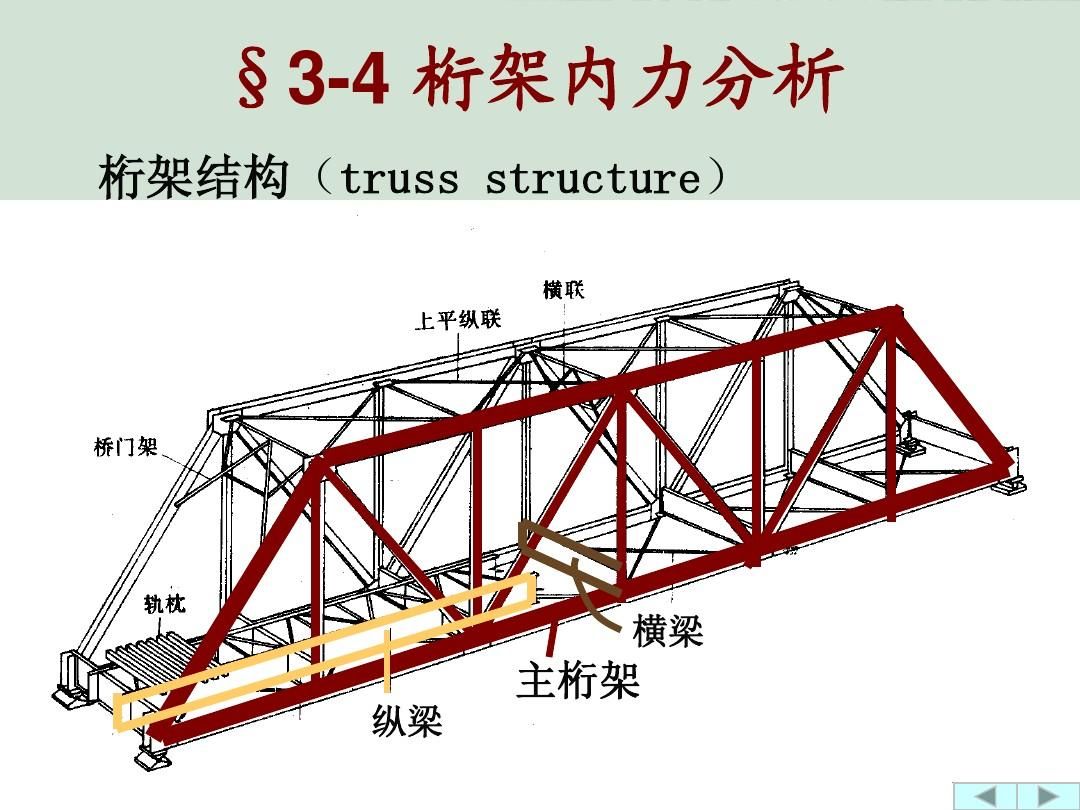

桁架结构在桥梁建设中的应用
