钢结构桁架是一种常见的建筑结构，广泛应用于桥梁、体育馆、高层建筑等。本文将详细介绍钢结构桁架的施工流程，包括设计、制作、安装和检验四个阶段。，，在设计阶段，工程师需要根据建筑物的用途和功能要求，选择合适的钢材和连接方式，计算出桁架的几何参数和力学性能指标。还需要考虑风荷载、地震荷载等外部因素对桁架的影响，并制定相应的设计规范。，，在制作阶段，根据设计图纸的要求，采用焊接、螺栓连接等方式将钢材加工成桁架的各个部件。制作过程中需要注意焊缝的质量，确保焊缝的强度和稳定性。还需要对构件进行防腐处理，以延长其使用寿命。，，在安装阶段，将制作好的桁架部件按照设计要求进行组装，形成一个完整的桁架结构。安装过程中需要严格控制焊接质量，确保焊缝的牢固性和密封性。还需要对桁架进行预应力张拉，以增加其承载能力和稳定性。，，对完成的钢结构桁架进行全面检查和验收，确保其符合设计要求和相关标准。通过以上四个阶段的施工，可以确保钢结构桁架的质量和安全性，为建筑物提供良好的支撑和承载能力。

钢结构桁架图片与施工流程详解

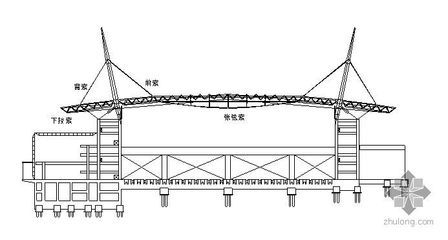

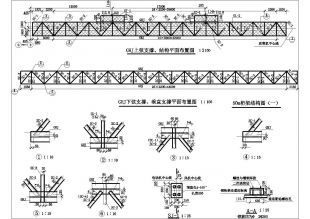

钢结构桁架图片

钢结构桁架是一种常见的结构形式，广泛应用于大跨度厂房、展览馆、体育馆、桥梁等公共建筑。桁架结构通常由钢或铝制成，具有很强的支撑和承载能力，能够形成一个稳定的结构体系，如地板、天花板、墙壁或其他建筑构件都可以在此基础上进行组装。桁架结构的特点包括轻量级、跨度大、节约钢材消耗、简单应力系统等。

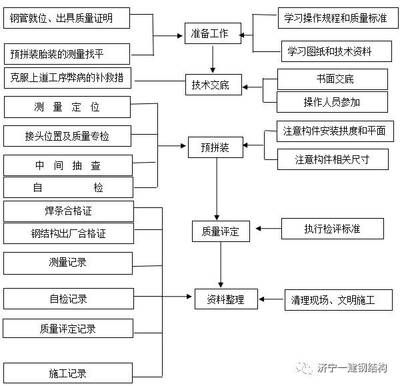

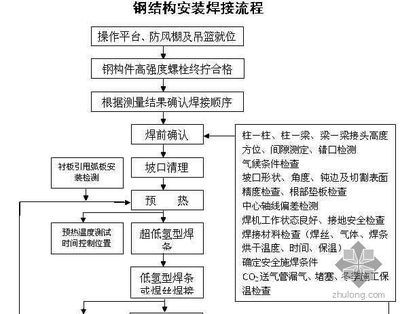

施工流程详解

1. 桁架安装概述

钢结构桁架的安装通常受到运输条件和现场吊装设备性能的限制。因此，桁架需要分段运至现场，并采用高空拼装的方式进行安装。在安装过程中，通常需要先安装巨柱本体，当巨柱安装领先于桁架层1~2节并且焊接完成后，开始桁架安装。

2. 吊装前的准备

在吊装桁架之前，需要在桁架下弦杆的下部设置格构式临时支撑架，临时支撑下端设置转换梁，将桁架的荷载通过临时支撑传递到下部首层砼柱梁结构上。此外，还需要对拟吊装的全部钢管桁架进行检查、编号，检查建造的定位轴线、平面封闭角、预埋件的平面位置及标高、混凝土强度以及构件形状尺寸，螺孔位置及直径，衔接件位置及角度、焊缝、栓钉，磨擦面加工等的质量。

3. 高空拼装

下弦杆在高空对接，并采用支撑架初步校正后，进行桁架腹杆及上弦杆的高空安装。在桁架上弦杆考虑两榀桁架吊装就位时，使用拉杆拉设于两端的巨柱上进行固定。与此同时，穿插连接与桁架相连接楼层梁。桁架构件吊装时，通过拉杆、胎架、倒链、钢性支撑、千斤顶等调节措施，在全站仪的观测下完成构件的初步就位，并用临时连接板将构件固定，然后再进行下一构件的吊装。
