桁架结构是一种常见的桥梁支撑形式，它由一系列平行的杆件组成，通过节点将它们连接在一起。这种结构能够提供较大的承载能力和良好的稳定性，适用于承受较大荷载和跨度的桥梁。桁架结构的图示通常包括了各个杆件的名称、尺寸、材料以及它们之间的连接方式等信息。在桥梁设计中，工程师会根据具体的工程需求和条件，选择合适的桁架类型和构造方案，以确保桥梁的安全性、经济性和美观性。

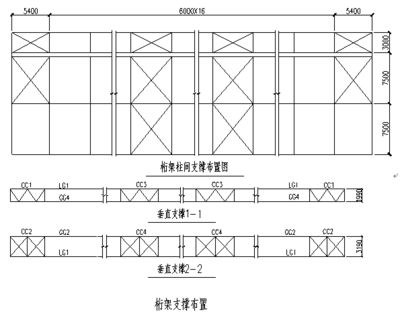

桁架结构图示图片

桁架结构的基本概念

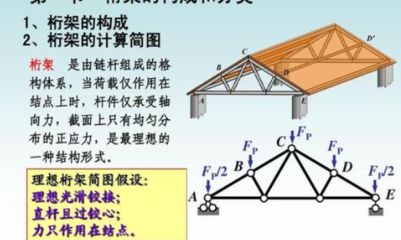

桁架结构是一种格构式结构，由直杆在端部相互连接而成，主要承受轴向拉力或压力。这种结构能够充分利用材料的强度，适用于大跨度的承重结构和高耸结构，如屋架、桥梁、输电线路塔、卫星发射塔、水工闸门、起重机架等。

桁架结构的组成部分

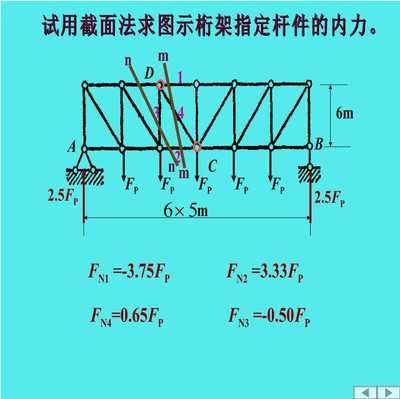

桁架结构通常由竖杆、水平杆和斜杆组成。在荷载作用下，桁架的上弦受压、下弦受拉，形成力偶来平衡外荷载所产生的弯矩。外荷载所产生的剪力则是由斜腹杆轴力中的竖向分量来平衡。桁架各杆件单元（上弦杆、下弦杆、斜腹杆、竖杆）均为轴向受拉或轴向受压构件。

桁架结构的类型

桁架结构有多种类型，包括平面桁架和空间桁架。平面桁架用于平面屋架，而空间桁架用于空间网架。这些桁架的共同特点是它们都由一系列只受同向拉力或压力的杆件连接而成。桁架结构的最大特点是，把整体受弯转化为局部构件的受压或受拉，从而有效地发挥出材料的潜力并增大结构的跨度。

桁架结构的应用

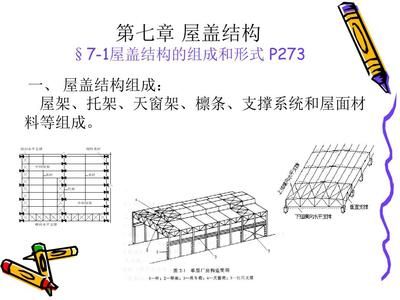

桁架结构在房屋建筑中常用来作为屋盖承重结构，特别是在大跨度结构、高层建筑和桥梁中有非常广泛的应用。当房屋的跨度大于18m时，屋盖结构采用桁架比梁经济。桁架按材料区分，有钢屋架、木屋架、钢木屋架和钢筋混凝土屋架等。

桁架结构的计算与绘图

对于空间桁架结构，选择合适的软件进行计算和绘图是非常重要的。PKPM是一款常用的结构计算软件，但有些用户可能觉得其出图效果不够理想。在选择软件时，需要考虑其计算结果的准确性、绘图的美观性和操作的便捷性。

结论

由于无法直接提供图片，您可以尝试访问相关专业交流论坛或结构工程相关的网站，那里可能会有详细的桁架结构图示图片供您参考。同时，您也可以查阅相关的专业书籍或学术论文，以获取更深入的理解和图示。
