桁架桥作为一种重要的现代桥梁结构，以其独特的力学性能和美学设计在建筑领域中发挥着重要作用。桁架结构通过其杆件的相互支撑，能够有效分散荷载，提高桥梁的整体稳定性和承载能力。桁架的设计和构造灵活多样，能够满足不同跨度、荷载和环境条件的需要。在现代建筑工程中，桁架桥的应用越来越广泛，从高速公路、铁路到城市立交桥等，都可以看到桁架的身影。随着新材料和新技术的不断涌现，桁架桥的设计和建造也在不断创新，如采用高强度钢材、预应力混凝土等新型材料，以及引入计算机辅助设计和施工技术，使得桁架桥的性能更加优越，施工更加高效。桁架桥作为一种创新的建筑结构形式，在现代建筑工程中发挥着不可或缺的作用，它的广泛应用和发展展示了人类智慧和创造力的伟大成果。

桁架的定义

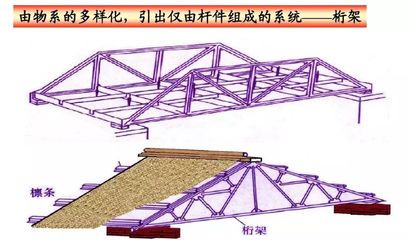

桁架是由线性材料组成若干个三角形的组合体，由直杆组成，一般具有三角形单元的平面或空间结构，杆件通过特定方式（如铰链等）彼此在两端连接而成的支撑横梁结构，其杆件主要承受拉力或压力，从而能充分利用材料的强度，在跨度较大时可比实腹梁节省材料，减轻自重和增大刚度。

桁架的分类

按结构分类
- 三角形桁架：例如在一些小型建筑或对结构稳定性要求较高的局部结构中应用，其结构简单稳定，三角形的形状使其具有较好的稳定性。
- 梯形桁架：在工程中较为常用，适用于多种跨度的结构，在一些工业厂房、展馆等建筑的屋盖结构中可能采用。
- 多边形桁架：对于一些特殊形状或受力要求的建筑结构适用，例如某些造型独特的文化建筑。
- 空腹桁架：在特定的建筑风格或对空间要求特殊的建筑中可能使用，如一些现代风格的大型商业建筑的中庭结构。
- 桁架桥：专门用于桥梁结构，能够跨越较大的跨度，如一些大型河流上的桥梁结构采用桁架桥形式，可有效利用材料承受较大的荷载。
按外形分类
- 平行弦桁架：在一些对结构受力均匀性有要求的建筑结构中应用，比如一些大型仓库的屋架结构。
- 折线形桁架：上弦节点位于二次抛物线上，上弦呈拱形可减少节间荷载产生的弯矩，但制造较为复杂，在均布荷载作用下，上下弦轴力分布均匀，腹杆轴力较小，用料最省，是工程中常用的一种桁架形式。

桁架的设计要求

杆件要求：要有符合要求的杆件，包括杆件的尺寸、材料等方面的考量。这涉及到静力学分析，根据桁架所承受的荷载大小、方向等因素确定杆件的尺寸和材料强度等参数，以确保杆件能够承受相应的拉力或压力。
连接件要求：要有良好的连接件，包括铆钉、销钉及焊缝的连接。连接件的质量和连接方式直接影响到桁架结构的整体性和稳定性，例如在钢桁架中，焊缝的质量必须符合相关标准，以保证杆件之间的连接牢固可靠。

桁架的用途

在建筑领域

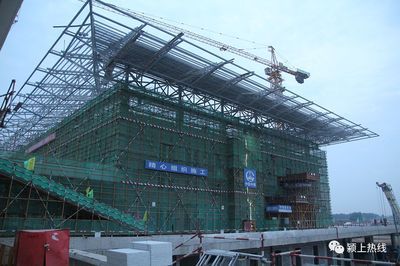

- 可用于建筑物的屋盖结构，如大型会展中心、体育馆等建筑的屋顶结构，能够实现大跨度空间覆盖，同时减轻结构自重，减少建筑材料的使用量。
- 在高层建筑中，当高度较大时，设置桁架或大梁可以限制内、外竖向变形差，从而减小楼盖大梁的变形，保证结构的稳定性和安全性。
在其他领域

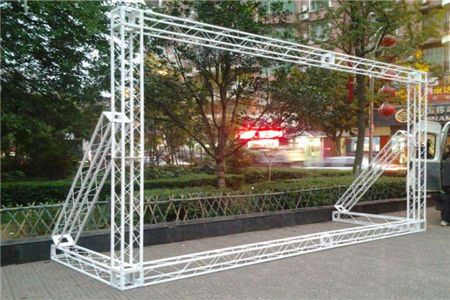

- 在展览工程、庆典活动、户外活动等场景中也有广泛应用，例如用于搭建临时的舞台结构、展览展示架等，利用其结构轻便、易于搭建和拆卸的特点，满足临时性的空间需求。
