桁架结构是一种由一系列垂直的杆件组成的结构，通常用于承载重量和支撑载荷。在对桁架结构进行受力分析时，首先需要了解其基本组成和工作原理。桁架由多个三角形或梯形的平面杆件构成，这些杆件通过节点相互连接。当施加力于桁架时，这些杆件会沿着其轴线产生应力和变形，而节点处则会产生剪应力和弯矩。，，为了准确分析桁架结构的受力情况，通常会采用以下几种方法：，1. 静力分析：在没有外部力作用的情况下，计算桁架各杆件的内力分布。，2. 动力分析：考虑外部激励（如风荷载、地震等）对桁架结构的影响，评估其动态响应。，3. 屈曲分析：确定桁架的最大承载能力，防止因局部失稳而导致整体结构失效。，4. 疲劳分析：评估长期荷载作用下桁架结构的耐久性。，，在进行桁架结构受力分析时，需要考虑的因素包括材料属性、几何尺寸、边界条件以及可能的荷载类型。现代设计软件和计算机辅助工程（CAE）工具被广泛应用于桁架结构的设计和分析中，以提高计算效率和准确性。

一、桁架结构受力分析的基本概念

桁架结构是结构力学课程主要研究的结构形式之一，经抽象简化后，是杆轴交于一点，且只受结点荷载作用的直杆、铰结体系的工程结构。其特性为只有轴力（主内力），而没有弯矩和剪力，实际结构中由于结点并非是理想铰，会产生弯矩、剪力，但这两种内力相对于轴力的影响很小，被称为次内力。

二、桁架结构的分类及受力特性

（一）按维数分类

平面（二维）桁架：所有组成桁架的杆件以及荷载的作用线都在同一平面内。例如简单桁架，可采用结点法（以结点作为平衡对象，按与“组成顺序相反”的原则，逐次建立各结点的平衡方程求解桁架各杆内力）分析受力；在对称结构受对称或反对称荷载作用时，结构的内力和变形必然对称或反对称；还可利用零杆（零内力杆，可通过截面法截取桁架某一局部作为隔离体，由平面任意力系的平衡方程判断）等特性简化计算。
空间（三维）桁架：组成桁架的杆件不都在同一平面内。

（二）按外型分类

平行弦桁架
三角形桁架
抛物线桁架
梯形桁架
联合桁架（combined truss）
复杂桁架（complicated truss）。

（三）按几何组成分类

（四）按受力特点分类

拱式桁架：在竖向荷载下将产生水平反力，可通过以只有一个结点的隔离体为研究对象，用汇交力系的平衡方程求解各杆内力。

三、桁架内力分析的方法

（一）结点法

以结点作为平衡对象，结点承受汇交力系作用。按与“组成顺序相反”的原则，逐次建立各结点的平衡方程，则桁架各结点未知内力数目一定不超过独立平衡方程数，由结点平衡方程可求得桁架各杆内力。例如在对称结构的受力分析中，利用结构的对称性（结构的杆件轴线对某轴对称，结构的支座也对同一条轴对称的静定结构），若对称结构受对称荷载作用，内力和反力均为对称；对称结构受反对称荷载作用，内力和反力均为反对称，可简化计算过程。同时，利用结点单杆（以结点为平衡对象能仅用一个方程求出内力的杆件）概念，根据荷载状况可判断此杆内力是否为零。

（二）截面法

截取桁架的某一局部作为隔离体，由平面任意力系的平衡方程即可求得未知的轴力。对于平面桁架，由于平面任意力系的独立平衡方程数为3，因此所截断的杆件数一般不宜超过3。还有截面单杆的概念（截面法取出的隔离体，不管其上有几个轴力，如果某杆的轴力可以通过列一个平衡方程求得，则此杆称为截面单杆，可能有相交型和平行型两种形式），可帮助求解桁架内力。在实际计算中，有时可采用联合法（如对于静定组合结构，既有桁架杆，又有弯曲杆，一般有一些关键的联系杆，求解的关键点是选择恰当方法解决关键杆内力计算，选择截面时，必须注意区分两类杆）。

四、计算机辅助分析桁架受力

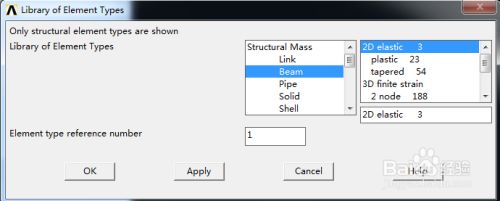

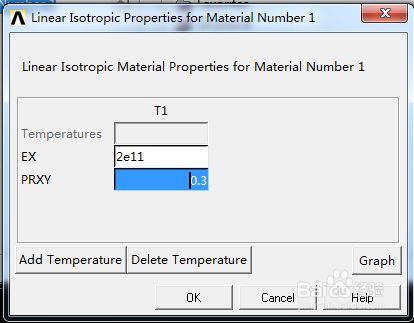

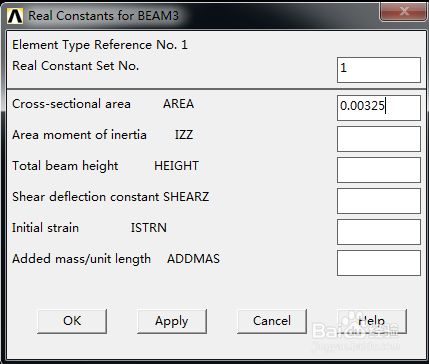

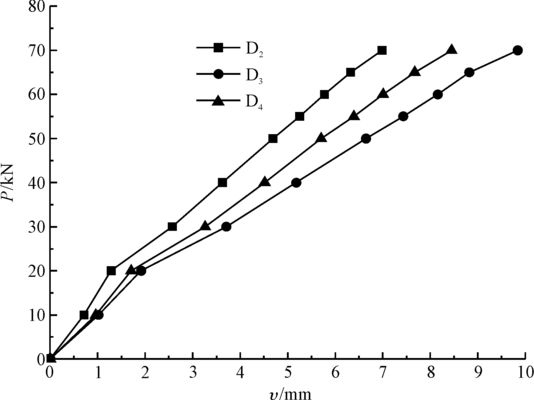

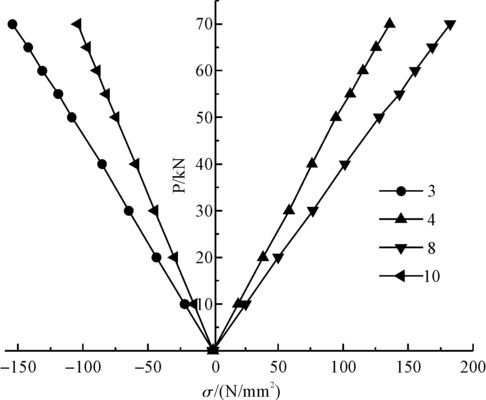

在现代结构力学教学和工程实践中，常结合计算机技术进行有限元分析。例如使用结构设计和分析软件（如PKPM、3D3S、SAP2000和ABAQUS等）进行桁架受力分析。有限元方法（Finite Element Method，FEM）是一种数值分析技术，可用于解决复杂的桁架结构受力问题。通过分析结果能帮助工程师们了解桁架结构在受力过程中的真实反应，从而在设计阶段对结构进行优化，确保结构的安全性和经济性，但应注意避免过度依赖计算，要深入理解结构力学的核心概念。
