桁架结构的计算上下杆件形状

白银钢结构设计公司11秒前1阅读0评论

桁架结构是一种常见的工程设计元素，用于承受载荷并传递力量。桁架由上下杆件组成，这些杆件通过连接点相互连接，形成三角形或梯形的几何形状。计算桁架结构时，首先需要确定杆件的尺寸、材料属性以及载荷条件。这包括计算杆件的强度和稳定性，以确保它们能够安全地承受预期的负载。，，在设计过程中，工程师会使用多种方法来评估桁架的性能，如静力学分析，它涉及计算杆件的应力和变形，以确定结构的承载能力和刚度。动态分析也被用来评估桁架在受到外部激励（如风力、地震等）时的响应。，，为了确保桁架的安全性和功能性，设计者通常会进行详细的工程计算，包括杆件的弯曲、扭转和轴向应力分析。这些计算有助于确定杆件的最优布局，以及是否需要采取额外的支撑措施来防止过度变形或失稳。，，桁架的设计将基于上述计算结果，以确保其满足所有性能标准和安全要求。

桁架结构的计算：上下杆件及其形状

桁架结构概述

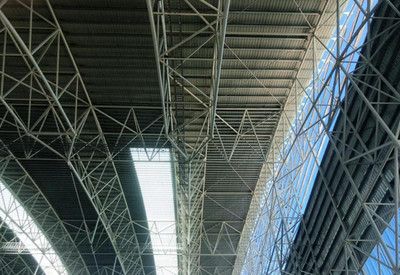

桁架是一种由直杆或弯曲杆件通过节点连接而成的空间结构，具有重量轻、跨度大、承载能力强等特点。在桁架中，杆件之间通过节点相互连接，形成稳定的三角形或多边形结构，从而有效分散并承担来自各个方向的荷载。

上下杆件的命名与功能

在桁架结构中，位于顶部的杆件被称为上弦杆（Top Chord），底部的杆件则被称为下弦杆（Bottom Chord）。上弦杆和下弦杆在桁架结构中承担主要荷载，通过腹杆（Web Member）连接形成稳定体系。

上弦杆的功能

上弦杆不仅承受着来自上方的直接荷载，如建筑物自重、风雪荷载等，还通过与腹杆的连接，将部分荷载传递至其他杆件，形成整体的受力体系。上弦杆的设计需充分考虑其强度和刚度，以确保整个结构的稳定性和安全性。

下弦杆的功能

下弦杆同样承担着重要的受力作用，它支撑着整个结构的下部，并与上弦杆及腹杆共同形成稳定的三角形或多边形受力体系。在受到荷载作用时，下弦杆会产生一定的弯曲变形，但其强大的承载能力使得这种变形在可控范围内，从而保证了结构的整体稳定性。

杆件内力的计算方法

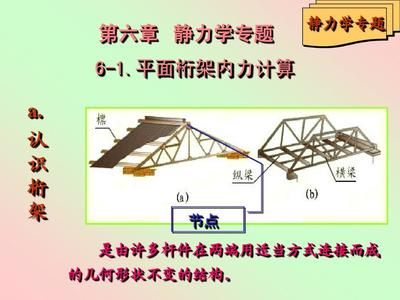

桁架结构的计算通常包括求解支座反力和计算内力。计算内力的方法主要有结点法和截面法。结点法是取一个结点为隔离体，利用结点上的外力与杆件内力组成一平面汇交力系，通过平衡方程ΣFx=0和ΣFy=0求解未知力。截面法则是截取包含两个及以上结点的隔离体，通过平衡方程求解内力。

名词解释与特殊结点

在桁架计算中，杆件按其所在位置分为弦杆（Chord）和腹杆（Web Member）。弦杆又分为上弦杆和下弦杆，腹杆分为斜杆（Diagonal Member）和竖杆（Vertical Member）。桁架的杆件内力符号规定：轴力以使截面受拉为正，受压为负。在取隔离体时，轴力均先假设为正，即轴力方向用离开结点表示。计算结果为正，则为拉力；反之，则为压力。
