螺旋楼梯画法图片（cad楼梯手绘方法介绍螺旋楼梯手绘方法介绍）

螺旋楼梯是一种常见的建筑元素，它以其独特的曲线形态和结构特点在室内设计中占有一席之地。对于螺旋楼梯的CAD绘图，我们可以通过以下步骤进行：，，1. 确定螺旋楼梯的起点和终点，并绘制出楼梯的基本轮廓。，2. 使用CAD软件中的旋转工具，将楼梯轮廓沿着垂直轴进行旋转，形成螺旋楼梯的形状。，3. 在旋转过程中，注意保持楼梯的高度和宽度比例，以及楼梯与楼层之间的连接关系。，4. 可以对楼梯进行细节处理，包括添加扶手、栏杆等装饰元素，以增强楼梯的整体视觉效果。，5. 对绘制完成的螺旋楼梯进行标注和注释，以便更好地理解和应用。，，通过以上步骤，我们可以快速而准确地将螺旋楼梯的CAD手绘方法介绍给大家。

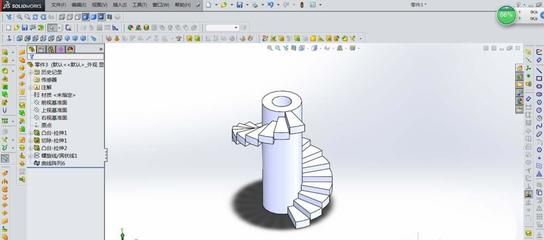

螺旋楼梯的画法通常涉及到使用CAD（计算机辅助设计）软件进行详细的设计和绘制。以下是关于螺旋楼梯画法的一些详细步骤和技巧，这些信息可以帮助你更好地理解和绘制螺旋楼梯：

1. 准备工作：在开始绘制之前，需要确定楼梯的基本参数，包括楼层高度、踏步高宽等。这些参数将直接影响楼梯的设计和尺寸。

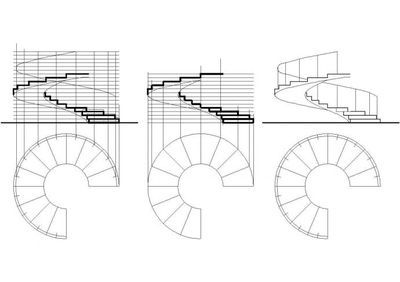

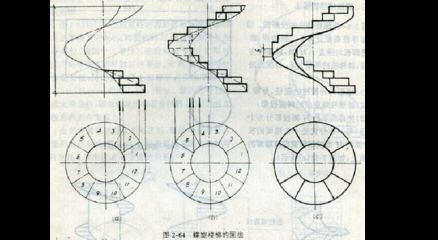

2. 绘制基本形状：首先，可以在CAD中画一个圆环，然后以圆心作两条射线，这些射线将作为修剪边，用于修剪出踏板的形状。接着，以同样的圆心作另一个圆，这个圆的半径应该是之前圆环的内圆半径，这个圆将作为楼梯的支柱（投影）。

3. 创建踏板面域：使用CAD中的region命令将之前绘制的踏板和支柱变成面域。这样可以获得两个面域，一个是踏板，另一个是支柱。

4. 环形阵列踏板：通过环形阵列的方式将踏板面域进行复制，并逐个向上调节位置（增加Z值），从而形成楼梯阶梯的布局。

5. 拉伸支柱：将支柱的面域进行拉伸，形成实体的支柱。

6. 合并踏板和支柱：最后，使用并集命令将所有的踏板和支柱合成一个整体，这样就完成了螺旋楼梯的基本绘制。

7. 细节调整：在完成基本绘制后，还需要对楼梯的细节进行调整，比如楼梯的宽度、踏步的高度和深度等。这些细节的调整可以通过修改阵列属性来实现。

请注意，上述步骤是基于CAD软件的操作，如果你正在使用其他绘图软件，操作步骤可能会有所不同。此外，螺旋楼梯的画法可能因个人习惯和软件版本的不同而有所变化。因此，在实际操作中，可以根据自己的实际情况进行适当的调整。
