三角形钢架模型是一种用于工程和建筑领域的结构设计，通常用于支撑或承载重量。该模型由多个三角形的钢架组成，这些三角形通过螺栓、焊接或其他连接方式固定在一起。三角形钢架模型具有以下特点：，，1. 稳定性：由于三角形结构的稳定性，三角形钢架模型能够有效地承受各种载荷，包括垂直载荷、水平载荷和扭矩。这使得三角形钢架模型在许多工业和建筑应用中得到了广泛应用。，，2. 高强度：三角形钢架模型采用高强度钢材制造，具有较高的抗拉强度和抗压强度。这使得三角形钢架模型能够在恶劣环境下保持良好的性能，如高温、低温、腐蚀性环境等。，，3. 可定制性：三角形钢架模型可以根据具体需求进行设计和制造，以满足不同的应用场景和要求。可以定制不同尺寸、形状和材质的三角形钢架，以适应不同的工程需求。，，4. 经济性：虽然三角形钢架模型的制造成本相对较高，但其耐用性和可靠性使其具有较高的性价比。随着技术的不断进步，三角形钢架模型的成本也在不断降低，使其更具吸引力。

一、三角形钢架模型相关概念

三角形钢架模型是一种在工程和数学学习中常见的模型。

在工程方面：

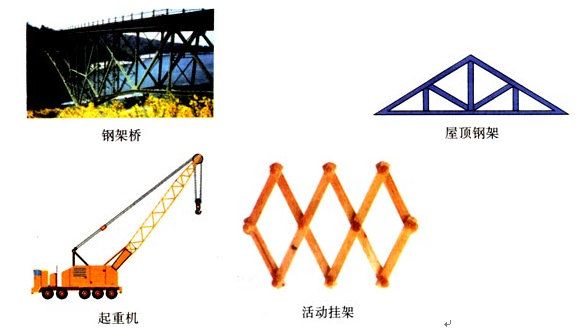

- 例如在建筑领域，像钢结构的三角形屋架是常见的应用形式。在设计三角形钢屋架时，需要确定诸如钢屋架的材料、几何尺寸、屋架及屋盖支撑的布置、檩条的设计等多方面内容。不同的建筑需求，如工业建筑、民用建筑等，其设计要求也有所不同。比如某厂房采用三角形钢屋架时，需要考虑厂房的总长度、跨度、地区计算温度、有无侵蚀性介质、地震设防烈度等因素进行设计。

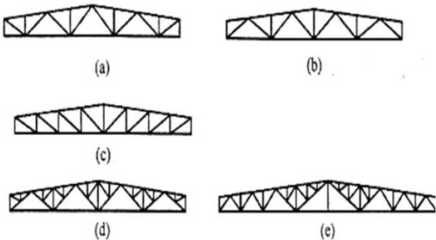

- 对于三角形钢架的杆件尺寸计算，要根据屋面材料的排水需求及跨度参数等确定。以芬克式三角形屋架为例，需要计算节间水平段投影尺寸长度等参数，并且在计算屋架杆件内力时，要根据荷载情况进行，如按全跨永久荷载 + 全跨可变荷载（不包括风荷载）考虑，在腹杆内力计算时，芬克式三角形桁架在半跨活（雪）荷载作用下，腹杆内力不变号，可只按全跨雪荷载和全跨永久荷载组合计算桁架杆件内力。
在数学学习方面：
- 可能会涉及到三角形的边长、面积等数学关系的研究。例如，已知三角形中长度为 $x$ （单位： $cm$ ）的边与这条边上的高之和为 $40cm$ ，设这条边上的高为 $h$ ，则 $h = 40 - x$ ，根据三角形面积公式 $S=\frac{1}{2}×x×h$ ，可得到 $S=\frac{1}{2}x(40 - x)$ ，这是一个二次函数关系，可进一步研究该三角形面积随 $x$ 的变化情况，如求面积最大值等问题。

二、三角形钢架模型的制作

材料选择：如果制作一个简单的三角形钢架模型，材料的选择很关键。在实际工程中对于钢结构的三角形屋架可能会采用Q235AF钢材等，焊条采用手工焊时可能会选择E43 - E50系列焊条。
边长比例关系：三角形的三边需要满足一定的关系，例如要满足三角形三边关系定理（任意两边之和大于第三边，任意两边之差小于第三边）。如果要制作一个与已知三角形相似的三角形钢架模型，需要按照相似三角形的性质，对应边成比例。如已知一个三角形钢架的三边长分别为 $20cm$ 、 $30cm$ 和 $40cm$ ，要做一个与其相似的三角形钢架，当只有长为 $12cm$ 和 $30cm$ 的两根钢管时，可以将 $30cm$ 的钢管截成两段来组成相似三角形，如截成 $8cm$ 和 $16cm$ ，与 $12cm$ 的钢管组成 $8cm$ 、 $12cm$ 、 $16cm$ 的三角形钢架。
