桁架结构模型制作方法（SketchUp制作桁架模型教程），，桁架是一种广泛应用于工程和建筑领域的结构形式，它由许多垂直的杆件组成，通过节点连接形成稳定的空间框架。在SketchUp中制作桁架模型，可以让我们更加直观地理解和分析这种结构。以下是使用SketchUp制作桁架模型的步骤和技巧：，，1. 打开SketchUp软件，新建一个场景。，2. 选择“创建”>“平面”命令，绘制一个合适的平面作为基础。，3. 使用“移动”工具，将平面调整到合适的位置，并确保其与周围环境协调。，4. 选择“创建”>“点”命令，在平面上绘制几个点作为杆件的端点。，5. 使用“移动”工具，将这些点按照一定的间距排列，形成一个基本的桁架形状。，6. 在每个端点处，选择“创建”>“线”命令，绘制一条直线作为杆件。，7. 使用“旋转”工具，将每条杆件绕其一端点旋转一定角度，以形成交叉支撑的效果。，8. 重复上述步骤，添加更多的杆件和节点，直到构建出完整的桁架模型。，9. 可以使用“渲染”工具对模型进行渲染，观察其视觉效果。，，通过以上步骤，你可以使用SketchUp轻松地制作出具有真实感的桁架模型。这不仅有助于理解桁架结构的特点，还可以为进一步的建模和设计提供参考。

桁架结构模型制作方法

利用SketchUp制作桁架模型

使用SketchUp软件制作桁架模型是一个常见的方法。以下是具体的步骤：

1. 使用插件：首先，使用贝兹曲面（SUAPP编号308）插件来创建曲面，并编辑至合适的形状。然后，右键点击鼠标，炸开模型。接着，创建组件，并多复制出一个组件。模型成组后，对单个组件的任何操作都会联动到其他复制来的组件上。

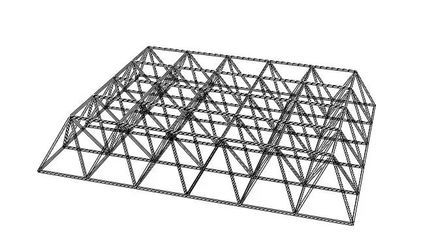

2. 做出桁架框架：选中单个组件，使用超级推拉（SUAPP编号94）中的联合推拉将二维曲面拉出合适的厚度。然后，使用增强选择（SUAPP编号3）中只选择面或右键→只选对象→面；删除面只留下边线。将框架再复制出一个并炸开，以便后续使用。全选框架，使用线转圆柱（SUAPP编号148），将参数设置为截面直径：0.03m截面段数：10，使线形框架转为立体圆柱组成的框架。这样，桁架的曲面网格就大致做好了。
3. 做出连接处球体组件：全选复制的线形框架，使用Fredo工具（SUAPP编号435）标记顶点；将框架交点移出；使用标准球体（SUAPP编号203）或者路径跟随手动做出一个半径0.03m的球体，并创建组件。全选交点与球体，使用标参考点（SUAPP编号162）中的参考点处插入组或组件，使交点全部转为球体。最后，全选已完成的球体组件，使用编辑栏的原位粘贴功能，也可以通过拖动某一单个球体将组件手动移动至相应的位置。
4. 完成曲面桁架：最后一步是为做好的曲面景观桁架添加下面的支撑座架，然后使用渲染器渲染，完成！

利用SolidWorks制作桁架模型

SolidWorks是一款专业的计算机辅助设计（CAD）软件，适用于复杂的工程设计。以下是使用SolidWorks制作桁架模型的方法：

1. 建立桁架模型：针对桁架结构的特点，利用SolidWorks软件的焊件模块，建立起整个桁架结构模型。首先，在零件模式下，采用自上而下的模式，针对每个杆件位置，搭建出每个杆件在桁架结构的空间位置关系。其次，对每一个杆件分配截面属性，修改杆件与杆件之间的接头形状，建立起整个桁架结构的焊件零件。最后，该桁架结构的零件可以转化为装配体，每个杆件可以自动拆分成杆件零件。

结语

以上就是在不同软件环境下制作桁架结构模型的基本步骤。需要注意的是，不同的软件可能会有不同的操作界面和功能，因此具体的操作可能会有所不同。在实际操作中，可以根据自己的需求和软件的特点进行适当的调整。
