桁架是一种常见的结构形式，用于承载载荷并支撑重量。桁架的计算方法涉及多个步骤，包括确定几何参数、计算杆件长度、选择材料以及进行受力分析。根据给定的负载和约束条件，选择合适的桁架类型。使用几何公式确定桁架的基本尺寸，如弦长和节点距离。根据这些尺寸计算杆件的长度，确保它们满足强度和稳定性的要求。通过受力分析来评估桁架的承载能力和安全性。在实际应用中，还需要考虑环境因素、材料特性和制造工艺对桁架性能的影响。通过综合考虑这些因素，可以确保桁架的设计既安全又经济。

桁架的计算方法

桁架的计算方法主要包括静力计算、动力系数计算、超静定结构方法和有限元法。以下是这些方法的详细介绍：

静力计算

房屋建筑用的桁架，一般仅进行静力计算。静力计算假设桁架在静止状态下受到的荷载，这种荷载通常是恒定的，例如结构自重。静力计算的目标是确定桁架在这些荷载作用下的内力和变形，以确保结构的安全性和稳定性。

动力系数计算

对于风力、地震力、运行的车辆和运转的机械等动荷载，则化为乘以动力系数的等效静荷载进行计算。动力系数是为了考虑动荷载对结构的影响，它是一个大于1的系数，用来放大静荷载以反映动荷载的效应。这样做的目的是为了确保结构能够承受动荷载而不至于发生破坏。

超静定结构方法

计算次应力需考虑杆件轴向变形，可用超静定结构的方法或有限元法求解。超静定结构是指在静力平衡方程不足以确定所有内力和反力的结构。对于这类结构，需要考虑额外的条件，如材料的物理性质、温度变化、支座位移等，以求解完整的内力和变形。

有限元法

有限元法是一种数值计算方法，它可以用来分析复杂的结构行为，包括静力和动力响应。在有限元法中，桁架被离散化为许多小的单元，每个单元都有自己的属性和连接关系。通过求解这些单元的方程，可以得到整个桁架的内力和变形分布。有限元法适用于空间桁架的计算，可以考虑杆件的轴向变形和其他复杂的因素。

结点法和截面法

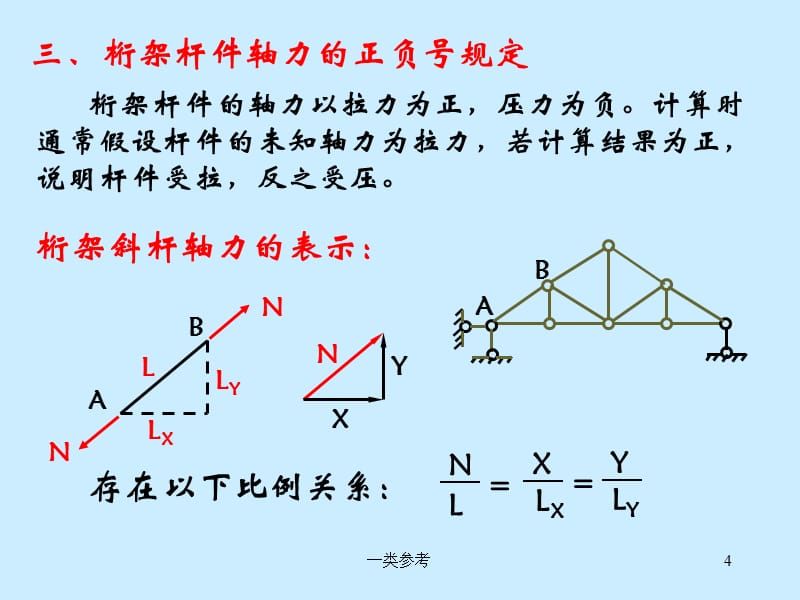

结点法和截面法是桁架内力计算的两种常用方法。结点法是通过分析结点的平衡条件，计算出杆件内力的方法；截面法是通过在杆件上截取一小段，分析其受力情况，然后根据力的平衡条件计算出杆件内力的方法。这两种方法各有优缺点，适用于不同的情况。结点法适用于节点较多的复杂桁架，可以简化计算过程；截面法适用于简单桁架和组合桁架，可以快速准确地计算出杆件内力。

综上所述，桁架的计算方法多种多样，需要根据具体情况选择合适的方法进行计算。
