桁架模拟软件有哪些

湘潭钢结构设计12秒前1阅读0评论

桁架模拟软件是**一种用于分析结构力学性能的工具，特别适用于工程和建筑领域**。这些软件能够通过建立三维模型来模拟各种桁架结构和系统，从而预测其在不同载荷作用下的性能。以下是一些常见的桁架模拟软件：，，1. **WELSIM**：这是基于有限元方法的仿真软件，可以模拟桁架在自身重力作用下的等效位移和变形。该软件提供了将几何体整合的功能，可以从工具栏或者菜单栏选择“Union”，以便于处理多体结构。，，2. **Frame3DD**：这是一个用于对具有弹性和几何刚度的二维和三维框架及桁架进行静力和动力学分析的程序，由来自杜克大学土木与环境工程系的Henri P. Gavin教授开发。，，3. **Midas**：这是一款功能强大的结构分析软件，广泛应用于各类结构的计算中，包括桁架。使用Midas进行桁架计算主要包括前期准备、建模、参数设置、计算分析和结果查看等步骤。，，4. **隐式结构分析功能**：这种功能可以帮助用户方便快捷地建立桁架受力分析的仿真流程，并通过内置的APP开发器，以鼠标拖拽的方式将参数化仿真模型及仿真流程封装为可复用的仿真APP。，，选择合适的桁架模拟软件需要根据具体需求、软件功能以及操作难易程度来决定。无论是对于学术研究还是工业应用，这些软件都能提供强大的支持，帮助工程师和研究人员更好地理解和优化结构设计。

桁架模拟相关软件

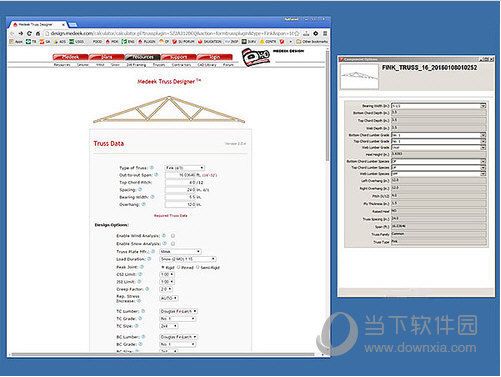

Medeek Truss Plugin：这是一款专门用于三维桁架结构设计的软件。
- 具有直观的用户界面，便于用户快速构建和修改复杂的桁架结构模型。
- 支持多种输出格式，包括CAD、FEM和BIM软件，实现了与主流设计工具的无缝集成。
- 软件亮点众多，如快速高效，提供快速的三维桁架结构设计体验，大大提高设计效率；多样化设计，能满足各种设计需求；实时可视化，在设计中可实时查看设计结果以便修改和优化；兼容性强，可在多种三维设计环境中使用。
- 软件特性包括强大的三维模型处理能力，能处理复杂三维模型并提供准确模型数据支持设计；自动优化，根据设计规则自动优化桁架结构，减少资源消耗和增加设计稳定性；数据安全性方面，提供安全的数据存储和导出功能；还提供丰富的设计帮助。
- 软件特色有用户友好界面，简洁明了容易上手；灵活的参数设置，可根据需求调整设计；能处理大规模的桁架结构数据，满足大型项目需求；使用高精度计算方法保证设计准确性。在实际使用中表现出色，快速高效的设计体验深受用户好评，多样化设计选项处理复杂任务灵活性高，实时可视化极大提高设计效率，良好兼容性提供使用便利等
YJCAD - HJ：适合于钢桁架结构设计的软件。
- 具有三维建模、计算分析、绘制图纸及材料统计、生成计算书等功能，是计算分析与绘图一体化的软件。
- 以图形输入方式建模，具有空间有限元动静力分析、桁架结构与支承结构共同作用分析、截面自动选取、节点设计、计算书自动整理、施工图绘制、材料统计等功能
3D3S：其桁架模块有较多优势。
- 最新版本可以方便参数化的建立任意形状的平面、空间桁架，程序内置丰富的模型库，多种腹杆形式，自动定义腹杆两端约束条件。
- 建立在CAD平台上，模型编辑功能非常方便，可用CAD命令对模型进行任意的编辑
STS（PKPM中的桁架模块）：
- 能方便建立各种平面三角形、梯形、矩形桁架，但弧形桁架建模不方便，不能建立空间桁架模型（可通过定义单元截面为空间组合截面来模拟，不过有一定的误差）。
- 在PKPM的平台上，模型编辑不太方便；可上部桁架与下部结构整体建模
STCAD：可用于桁架结构的相关计算与设计，能进行前处理分析验算，后处理节点设计出图等工作，但搜索结果未详细提及更多其独有的特色功能
MST2006：可用于桁架结构的相关计算与设计，能进行前处理分析验算，后处理节点设计出图等工作，但搜索结果未详细提及更多其独有的特色功能
