屋顶桁架结构是一种常见的建筑结构，通常用于支撑屋顶的重量和提供良好的防水性能。这种结构由一系列的梁、柱和支撑组成，形成一个稳定的框架，能够承受各种荷载，如风荷载、雪荷载和自重。，，屋顶桁架结构的优点是其高度的可塑性和灵活性。建筑师可以根据设计需求和功能要求，自由地调整桁架的高度、跨度和形状，以满足不同的建筑需求。屋顶桁架结构还具有很好的抗震性能，能够在地震等自然灾害中保持稳定。，，屋顶桁架结构的设计和施工过程相对复杂，需要专业的知识和技能。由于其重量较大，安装和维护也相对困难。在设计和施工过程中，需要充分考虑这些因素，以确保屋顶桁架结构的安全和稳定。

屋顶桁架结构概述

定义与作用

桁架结构是一种梁式构件，由多根小截面杆件组成的“空腹式的大梁”，属于静定结构。由于其截面可以作得很高，具备大的抗弯能力，挠度小，适合比实腹梁更大的跨度，并且省料，自重小。桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中，尤其适用于建筑的屋盖结构。

主要功能

• 承受屋面和构架的自重：包括自然天气引起的风荷载、雪荷载等。
• 传递外部荷载：确保结构的安全稳定。

桁架结构的形式与分类

按材料分类

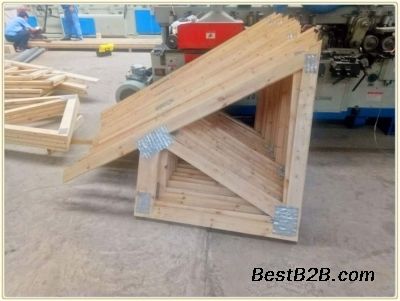

• 木屋架：常用方木或原木齿连接的豪式木屋架，分为三角形和梯形。
• 钢-木组合屋架：由于不易取得符合下弦材质标准的上弦木材，采用钢拉杆作为屋架的下弦。
• 钢屋架：适用于屋面坡度较大的屋盖结构中。
• 混凝土屋架：包括钢筋混凝土屋架和预应力混凝土屋架，适用于不同跨度的建筑。

按屋架外形分类

• 三角形屋架：适用于跨度在18m以内的建筑。
• 梯形屋架：受力性能比三角形屋架合理，适用于跨度较大的房屋。
• 抛物线、折线形、平行弦等：根据具体需求选择合适的形状。

设计要点

材料选择

• 木桁架：主要材料采用符合国标或欧盟木材标准的结构SPF2*4。
• 钢木桁架：下弦可采用圆钢或型钢，根据跨度大小和振动影响选择合适的材料。

结构布置

• 支座设计：桁架支座应采用螺栓与墙、柱锚固，特别是抗震设防烈度为8度和9度地区的屋架。
• 悬挂吊车：吊点应设在桁架节点处，腹杆与弦杆应采用螺栓或其他连接件扣紧。

抗震设计

• 钢木屋架：宜采用型钢下弦，所有圆钢拉杆和拉力螺栓均采用双螺帽。

应用实例

高层结构中的应用

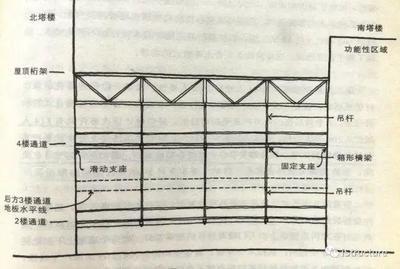

在高层结构中，通过在框架柱间布置钢桁架以提高抗侧刚度，这种结构称为框架-桁架结构。主体结构采用装配式交错桁架结构，配置外在3D3S10.1三角形空间桁架整体分析时，需要注意支撑的设置和处理。

实际工程案例

纽约最大的金融区有一幢住宅楼，下部6层是停车库，其中也有健身房和零售商店。塔楼需要向外扩出一定距离，采用框架-桁架结构设计，有效提升了结构的抗侧刚度和稳定性。

综上所述，屋顶桁架结构不仅在设计和施工上有着严格的要求，而且在实际应用中也展现出了强大的功能和广泛的适应性。
