桁架结构是一种由一系列梁组成的结构，这些梁通过节点相互连接。在计算桁架结构时，需要考虑许多因素，如材料属性、载荷分布、几何形状和支撑条件。以下是一个简单的桁架结构计算简图：，，1. 确定载荷：需要确定施加在桁架上的载荷类型（如集中载荷、均布载荷或复杂载荷）。，，2. 选择材料：根据载荷和设计规范，选择合适的材料来制作桁架。常见的材料包括钢、铝和木材等。，，3. 绘制简图：使用绘图工具或软件，将桁架的结构、尺寸和载荷等信息绘制成简图。，，4. 进行力学分析：根据简图，计算桁架的弯曲应力、剪切应力和轴向力等。这通常涉及到使用力学公式和有限元分析方法。，，5. 优化设计：根据计算结果，对桁架的设计进行优化，以提高其承载能力和耐久性。，，6. 制造和安装：按照优化后的设计图纸，进行桁架的制造和安装。，，7. 测试和验证：在实际环境中测试桁架的性能，以确保其满足设计要求。

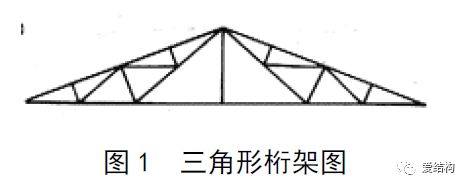

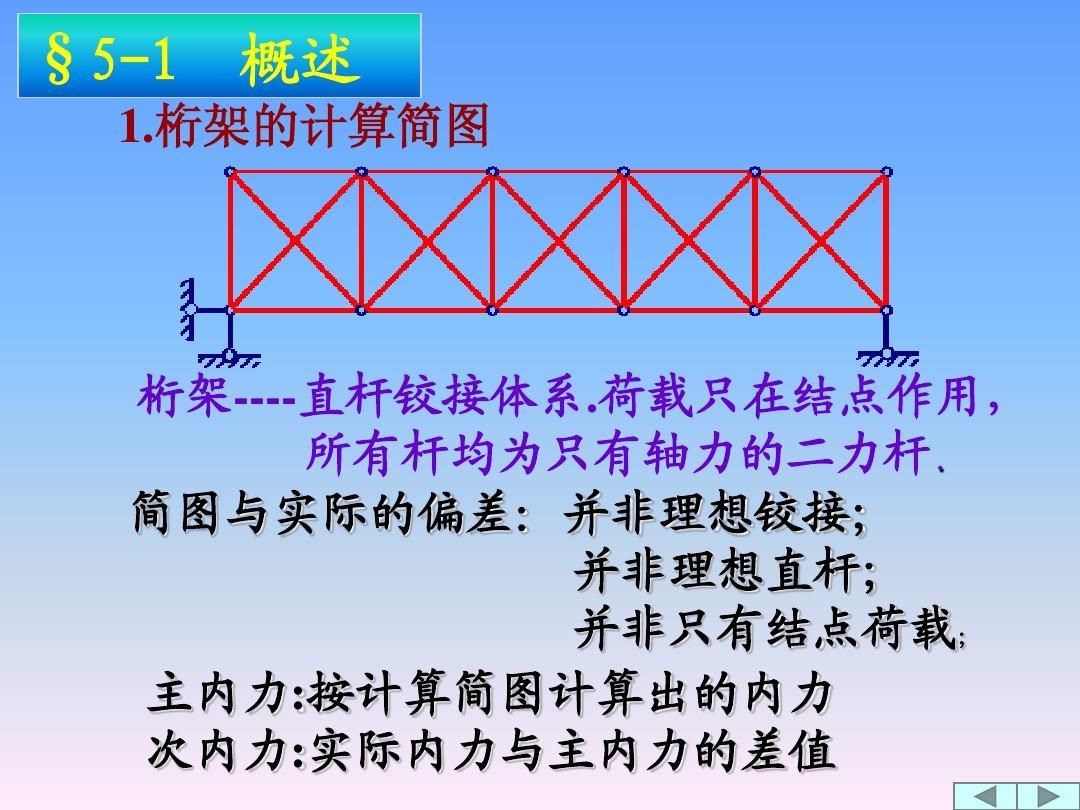

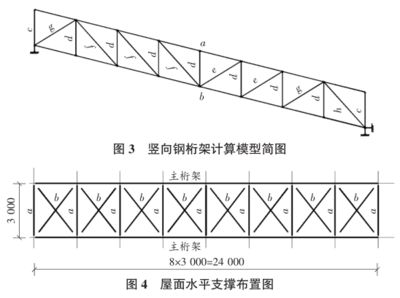

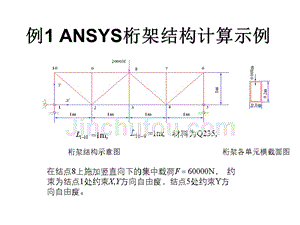

桁架结构计算简图图片

桁架结构的基本概念

桁架结构是一种由梁演变而来的结构形式，通过将梁离中性轴近的未被充分利用的材料掏空，形成一种格构体系。在桁架结构中，荷载通过横梁作用在桁架的结点上，每个结点都是光滑的理想铰，杆件轴线是直线且通过结点铰的中心，荷载和支座反力都作用在结点上并通过铰的中心。这样的结构使得杆件仅承受轴向力，截面上只有均匀分布的正应力，是最理想的一种结构形式。

桁架结构的分类

桁架结构可以根据几何组成和受力特点进行分类。按几何组成分类，简单桁架是在基础或一个铰结三角形上依次加二元体构成的桁架；联合桁架是由简单桁架按基本组成规则构成的桁架；复杂桁架则是非上述两种方式组成的静定桁架。按受力特点分类，有梁式桁架和拱式桁架，后者在竖向荷载下会产生水平反力。

桁架结构的计算方法

桁架结构的计算通常采用结点法和截面法。结点法是每次截取的隔离体只含一个结点的方法，适用于简单桁架。截面法则是通过截取桁架的一部分来计算内力。这两种方法都可以用来计算桁架杆件的轴力。

桁架结构计算简图的图片资源

虽然我无法直接提供图片，但您可以参考以下网站获取桁架结构计算简图的图片资源：

1. 我图网（ ），该网站提供了大量的桁架结构图片素材，包括CAD施工图、节点设计图等，可供在线下载。

2. 建筑钢结构进展（ ），该网站上有专业的交流帖，讨论了桁架结构的各种问题，包括结构示意图和应用实例，可能包含一些计算简图的示例。

通过这些资源，您可以获取到详细的桁架结构计算简图，帮助您更好地理解和应用桁架结构。
