桁架结构设计图例是用于表示桁架结构的图形和文字说明，以帮助工程师、设计师和施工人员理解并正确地实施桁架结构。以下是如何绘制桁架结构设计图例的步骤：，，1. 确定图纸尺寸：根据实际需要选择适当的图纸尺寸，例如A0、A1、A2等。，，2. 绘制基础线：在图纸上画出水平线和垂直线，作为桁架的基础。，，3. 绘制节点：在每个节点处画一个圆圈，表示节点的位置。，，4. 绘制杆件：从节点开始，按照桁架的结构顺序，依次画出各个杆件。每个杆件可以用直线表示，也可以用曲线表示。，，5. 标注尺寸：在每个杆件上标注长度、宽度、高度等尺寸。，，6. 标注材料和规格：在图纸上标注所用材料的型号和规格，以便施工人员了解所需材料。，，7. 添加注释：在图纸上添加必要的注释，如荷载、支撑条件、连接方式等。，，8. 审核和修改：完成图纸后，进行审核和修改，确保设计符合要求。，，9. 打印和装订：将审核后的图纸打印出来，并进行装订。

桁架结构设计图例的绘制方法

概述

桁架结构是一种常见的建筑结构形式，它通过一系列的杆件和节点构成，能够有效地承受和传递荷载。在设计桁架结构时，图例的绘制是非常重要的一环，它可以帮助设计师和工程师更好地理解和表达桁架的结构特点和受力情况。以下是根据搜索结果总结的关于桁架结构设计图例的绘制方法。

使用CAD软件绘制

CAD（计算机辅助设计）软件是绘制桁架结构设计图例的常用工具。在CAD中，可以通过绘制样条线、使用晶格工具等方式来快速构建桁架的基本形状。例如，可以先创建桁架的样条线，然后使用晶格工具来形成桁架的框架。需要注意的是，晶格形成的物体是按照源模型的布线走的，因此原始模型上的布线方式将直接影响最终桁架的外观。

绘制桁架的基本步骤

1. 选择合适的CAD软件：首先，需要选择一款合适的CAD软件，如AutoCAD、3D3S等。这些软件提供了丰富的绘图工具和功能，可以满足不同类型的桁架结构设计需求。
2. 绘制基本形状：使用CAD软件中的线和矩形工具绘制桁架的基本形状。例如，可以使用线工具绘制桁架的上下弦杆，使用矩形工具绘制腹杆。
3. 使用拉伸和剪切功能：利用CAD软件的拉伸功能将二维的草图转换为三维的桁架结构。同时，可以使用剪切功能在桁架上创建连接点，以便于后续的组装和细节调整。
4. 添加支撑杆和填充孔洞：使用圆柱体工具添加必要的支撑杆，使用填充功能将桁架的孔洞填充。这些细节的处理可以使桁架结构更加稳定和美观。
5. 选择材料属性：根据设计要求，选择合适的材料属性，并将其应用于所绘制的桁架。这一步骤对于确保桁架的实际性能符合设计标准至关重要。
6. 保存和导出文件：完成所有设计工作后，保存并导出桁架文件。可以选择合适的文件格式，如DWG或DXF，以便于与其他软件进行数据交换。

注意事项

• 遵循设计原则：在设计桁架时，应该遵循一些基本原则，如减少材料的使用、优化受力路径等。这些原则有助于提高桁架的效率和经济性。
• 考虑荷载和支撑：桁架的设计不仅要考虑其自身的结构特性，还要考虑到荷载的分布和支撑的方式。合理的荷载分配和支撑设计可以提高桁架的安全性和稳定性。

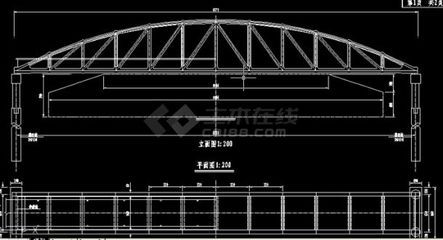

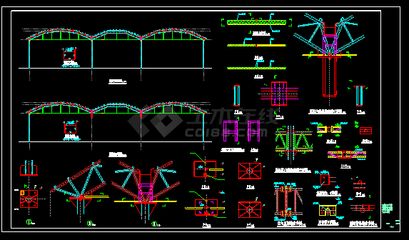

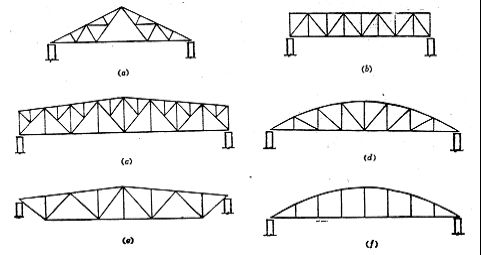

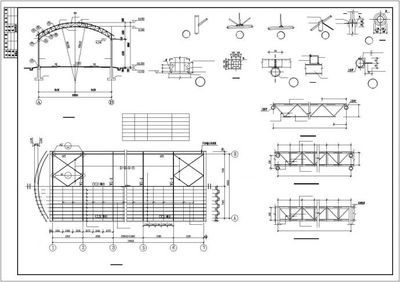

• 了解桁架的种类：不同的桁架种类有着不同的结构特点和应用场景。例如，三角形、矩形、梯形和拱形的桁架各有其独特的受力特性和适用范围。了解这些特点有助于设计师根据实际需求选择合适的桁架类型。

结论

通过上述步骤和注意事项，可以有效地绘制出符合设计要求的桁架结构设计图例。这不仅有助于设计师之间的沟通和协作，也为后续的施工和检查提供了详细的指导。
