桁架结构识图

桁架结构识图是理解与应用桁架结构设计的基础,它涉及对桁架的几何特性、材料属性以及载荷分布的理解。在识图过程中,首先需识别桁架的基本类型,包括三角形桁架和四边形桁架。通过观察图纸中的标记如节点位置、弦线方向以及腹杆的布置,可以确定桁架的具体几何参数。图纸上的标注信息,如荷载、支撑条件和材料强度等级,对于计算桁架的承载能力和进行结构分析至关重要。了解这些基本概念后,可以进一步学习如何绘制桁架的详细图纸,并掌握使用计算机辅助设计软件来生成精确的工程图纸。
桁架结构识图 北京加固设计 第1张

桁架结构识图

概述

桁架结构是一种常见的工程结构形式,它由直杆组成,通常具有三角形单元的平面或空间结构。在荷载作用下,桁架杆件主要承受轴向拉力或压力,这种结构能够充分利用材料的强度,适用于大跨度的承重结构和高耸结构,如屋架、桥梁、输电线路塔、卫星发射塔、水工闸门、起重机架等。

桁架结构的基本类型

桁架结构可以根据不同的特征进行分类,主要包括以下几种类型:

类型描述
平行弦桁架便于布置双层结构,利于标准化生产,但杆力分布不够均匀。
折弦桁架如抛物线形桁架梁,外形同均布荷载下简支梁的弯矩图,杆力分布均匀,材料使用经济,构造较复杂。
三角形桁架杆力分布更不均匀,构造布置困难,但斜面符合屋顶排水需要。
简单桁架由一个基本铰结三角形依次增加二元体组成。
联合桁架由几个简单桁架按几何不变体系的简单组成规则联合组成。
复杂桁架不同于前两种的其它静定桁架。
梁式桁架无推力的梁式桁架,与相应的实梁结构比较,掏空率大,上下弦杆抗弯,腹杆主要抗剪,受力合理,用材经济。
拱式桁架有推力的拱式桁架,拱圈与拱上结构联为一体整体性好,便于施工,跨越能力强,节省钢材料。

桁架结构的识图要点

在识图过程中,需要注意以下几个方面:

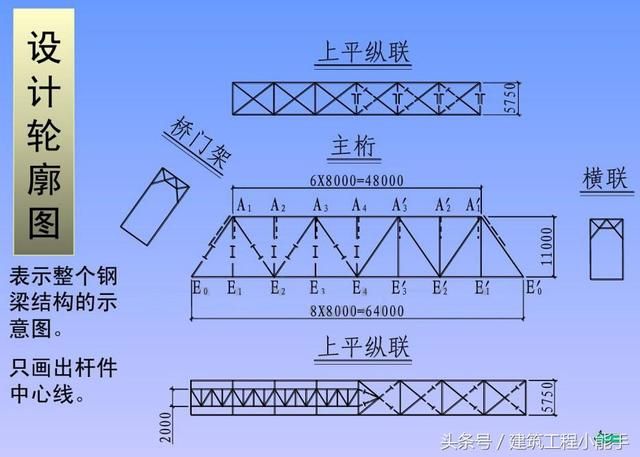

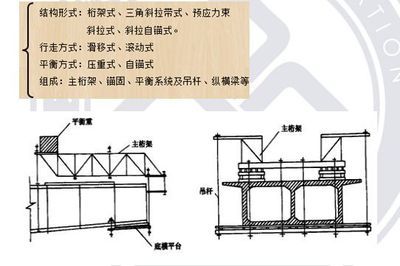

  • 结构组成:了解桁架的基本组成,包括上弦、下弦和腹杆等组成部分。
  • 荷载传递:理解荷载是如何通过桁架的各个杆件传递的,以及这些杆件在荷载作用下的受力情况。
  • 节点连接:注意桁架节点的连接方式,虽然杆件之间可能是固接,但在设计分析时可以简化为铰接。
  • 支撑布置:熟悉屋盖支撑的布置方法,这对于理解桁架结构的整体稳定性至关重要。

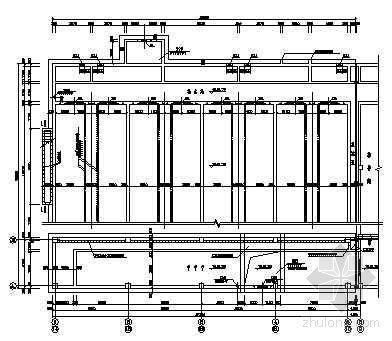

  • 详细识图:学会识读详细的桁架结构图纸,包括普通刚屋架详图和管桁架节点详图等。

结论

通过上述内容的学习和实践,可以有效地提高对桁架结构图纸的理解和识别能力。

桁架结构识图 北京加固设计 第2张桁架结构识图 北京加固设计 第3张桁架结构识图 北京加固设计 第4张桁架结构识图 北京加固设计 第5张
