在网架结构设计中，杆件截面尺寸的选择是确保结构安全和性能的关键因素。合适的截面尺寸不仅影响结构的承载力，还关系到其自重、刚度以及施工的难易程度。以下是对网架杆件截面尺寸选择的几个关键考虑点：，，1. 承载力：选择的杆件截面尺寸需要满足结构的最大荷载需求，这通常通过计算来确定。，，2. 材料强度：选用的材料应具有足够的抗拉、抗压、抗剪和抗弯强度，以承受预期的工作应力。，，3. 稳定性：杆件截面尺寸应能保持结构的稳定，避免发生失稳现象，如屈曲或剪切破坏。，，4. 经济性：在保证性能的前提下，尽量选择成本效益高的截面尺寸，以控制工程预算。，，5. 制造与安装：根据杆件的制造和安装条件，选择易于加工和组装的截面尺寸。，，6. 环境与耐久性：考虑环境因素（如温度变化）和材料耐久性，选择适应长期使用的截面尺寸。，，合理的杆件截面尺寸选择对于网架结构的性能至关重要，需综合考虑多种因素以确保结构的安全、可靠和经济性。

网架杆件截面尺寸

网架杆件的截面尺寸选择对于确保结构的安全性和经济性至关重要。以下是根据提供的搜索结果整理的网架杆件截面尺寸的相关信息。

材料与截面形式

网架杆件的材料通常采用钢材，具体品种包括Q235和16Mn钢。杆件的截面形式多样，常见的有圆管形式、由两个等肢角钢组成的T形、由两个不等边角钢长肢相并组成的T形截面、单角钢、型钢和方管等。

截面尺寸的选择

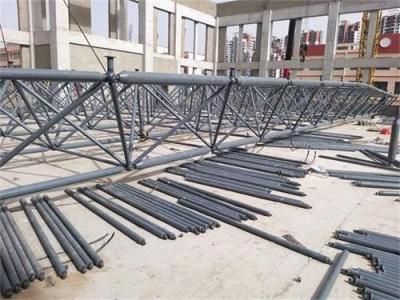

1. 圆管截面：圆管截面具有回转半径大和截面特性无方向性的特点，是最常用的截面形式。在设计中应尽量采用高频电焊钢管，因为它较无缝钢管造价便宜且管壁较薄。

2. 薄壁方管截面：薄壁方管截面具有回转半径大、两个方向回转半径相等的特点，是一种较经济截面，但国内对这种截面的节点形式研究较少，应用还不广泛。

3. 角钢组成T形截面：角钢组成T形截面适用板节点连接，但由于工地焊接工作量大，制作复杂，采用较少。

4. 单角钢：单角钢适用于受力较小的腹杆。

5. H型钢：H型钢适用于受力较大的弦杆。

最小截面尺寸

对于大、中跨度空间网格结构，钢管的最小尺寸不宜小于Φ60x3.5。普通角钢的最小尺寸不宜小于L50×3。

设计原则

在设计过程中，杆件截面的最小尺寸应根据结构的跨度与网格大小按计算确定。同时，杆件分布应保证刚度的连续性，受力方向相邻的弦杆其杆件截面面积之比不宜超过1.8倍，多点支承的网架结构其反弯点处的上、下弦杆宜按构造要求加大截面。

结论

综上所述，网架杆件的截面尺寸选择需综合考虑材料类型、截面形式、结构跨度、网格大小以及受力情况等因素。在实际工程中，应根据具体的设计规范和计算结果来确定合适的截面尺寸。
