桁架杆力图解法

桁架杆力图解法是一种用于计算桁架结构中杆件受力的数学方法。该方法通过建立平衡力系，利用节点和杆件之间的相互作用来求解内力分布。首先需要确定桁架的支座反力，然后根据外力的方向和大小，使用图解法绘制出力的矢量图。在图中，力的大小按比例尺表示，而力的方向则由起点编号和终点编号定义。以固定方向确定外力（包括支座反力）之间区域的编号，并使用数字定义桁架杆件之间区域。分析节点II和节点III的内力，得到内力矢量图。这种方法不仅适用于静力学分析，也可用于动力学分析，如考虑振动等动态因素时。，，桁架杆力图解法是解决复杂结构力学问题的有效工具，它提供了一种直观、简洁的视觉化手段，帮助工程师快速准确地识别和评估结构的内力状态。

桁架杆力图解法

• 基本原理
  • 桁架杆力图解法是基于静力学原理，利用力的平衡条件来求解桁架杆件内力的一种方法。对于理想桁架（假设桁架的结点都是光滑的铰结点、各杆的轴线都是直线并通过铰的中心、荷载和支座反力都作用在铰结点上），每个结点都处于平衡状态。在平面桁架中，一个结点受到的力可以在水平和垂直方向上分别列出平衡方程，通过这些方程来求解杆件内力。当采用图解法时，是通过力的矢量关系来直观地求解这些平衡方程。
• 操作步骤
  1. 确定已知力
     • 首先要明确桁架所受的荷载（包括恒荷载、活荷载等）以及支座反力。这些力的大小、方向和作用点是已知条件。例如在简单的简支桁架中，根据荷载规范计算出屋面传来的恒荷载、活荷载（雪荷载等），再根据支座类型（铰支座或滚轴支座）计算出支座反力的大小和方向。
  2. 选择合适的结点开始分析
     • 一般从只连接两个未知杆件内力的结点开始，这样便于利用力的平衡条件进行求解。比如在一个简单三角形桁架中，先从支座结点开始分析，因为支座结点处的反力是已知的，而与支座结点相连的杆件内力未知，通过这个结点的平衡可以求解出与它相连的杆件内力。

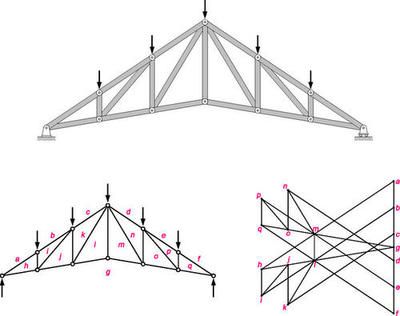

  3. 绘制力的矢量图

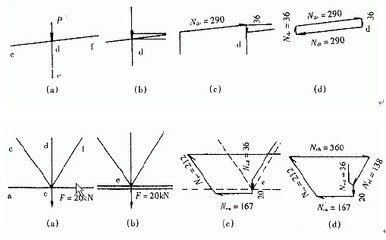

     • 按照一定的比例，将作用在结点上的力（已知力和未知力）画成矢量。根据力的平衡条件，这些矢量应该构成封闭的多边形。例如，如果一个结点受到三个力的作用（一个已知力和两个未知力），那么这三个力的矢量应该首尾相接形成一个三角形。
  4. 确定未知力的大小和方向
     • 通过测量力的矢量图中未知力的长度，按照预先确定的比例换算出未知力的大小。力的方向根据矢量的方向来确定，在矢量图中，如果矢量的箭头指向结点，表示杆件受压；如果箭头离开结点，表示杆件受拉。
• 适用范围和局限性
  • 适用范围
    • 适用于简单静定桁架的内力分析。对于几何形状规则、荷载情况简单的桁架，图解法能够快速、直观地得到杆件内力。例如小型的木桁架结构用于简易建筑，或者简单的桥梁桁架在初步设计阶段进行内力估算时，图解法比较方便。
  • 局限性
    • 对于复杂的桁架结构（如联合桁架、复杂桁架），由于杆件数量多、受力复杂，采用图解法会变得非常困难甚至无法求解。并且图解法的精度受到绘图精度的影响，在需要高精度内力计算的情况下可能不适用。
