钢结构测量放线记录是确保钢结构安装精度的关键文档。它包括了所有必要的数据、步骤和注意事项，以确保钢结构的准确安装。这些记录通常由专业的测量人员在施工现场进行记录和绘制，包括了测量点的坐标、尺寸、角度等信息。这些信息对于后续的构件加工、组装和焊接等工序至关重要，可以帮助施工团队避免错误和偏差，提高工程质量。这些记录也有助于后期的维护和管理，为设备的正常运行提供保障。钢结构测量放线记录是确保钢结构安装精度的重要工具，对于保障工程质量和安全具有重要作用。

钢结构测量放线记录

钢结构测量放线记录是确保钢结构安装精度的重要文档，它包含了测量过程中的各项数据和结果，为施工提供了精确的定位信息。以下是关于钢结构测量放线记录的一些详细信息。

测量放线的基本流程

在钢结构施工中，测量放线是一个关键环节，它涉及到以下几个主要步骤：

1. 控制网的建立：首先需要建立一个完整的控制网，包括基线的校对、拟建建筑轴线的测量、建筑矩形角点的设置和记录。此外，还需要完成定位桩的预埋和主轴线的布置。
2. 高程控制网的建立：在施工现场完成引测水准点的设计，并在稳定土质和容易保留的位置上设置基岩水准点，以便为后期的沉降观测工作提供便利。
3. 基础施工测量放线：在完成建筑的基础部分的施工时，需要参照建筑整体的测量布控图，并采用外控的手段。具体来说，就是根据布控图提供的坐标点，并利用CAD绘图软件使坐标点与基础结构施工图相结合。
4. 主楼施工测量放线：在基坑底部稳定的情况下，可以开展建筑主楼施工的测量放线工作。在这个过程中，需要使各控制点之间的距离符合施工规范要求，并完成测量放线的记录。
5. 控制点的传递：在进行控制点的传递时，需要利用激光经纬仪向同一层楼投射投测点。在采用经纬仪或平面监测方法进行投测点的复核后，可以完成各轴线的施工放线。

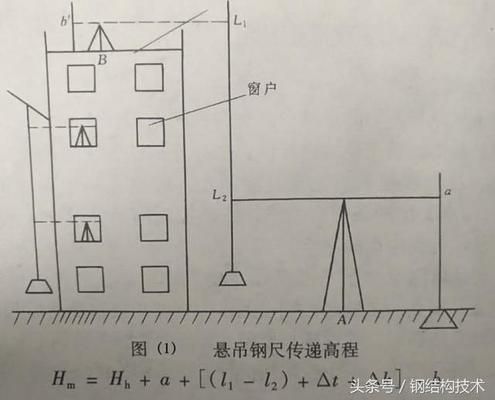

6. 塔楼控制点的传递：在向上传递塔楼控制点时，需要在投测工作完成后封闭之前预留的投测孔。同时，还需要将各控制点补出，并将其当做是轴线放线和垂直引开的依据。

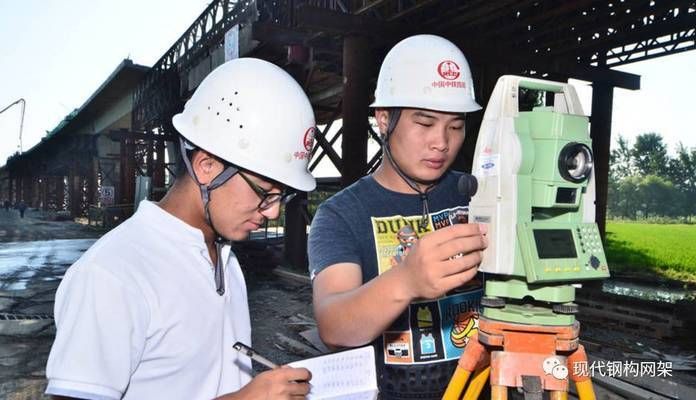

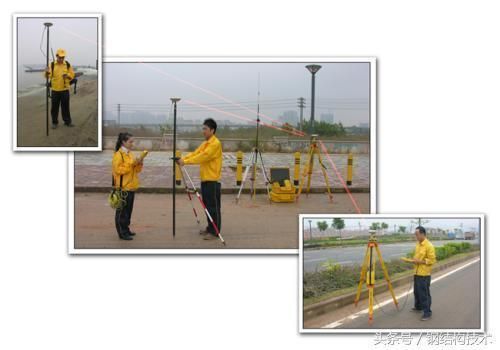

7. 测量仪器的应用：在测量放线施工的过程中，需要采用全站仪、垂准仪和经纬仪等多种仪器完成竖井定向。在建筑钢筋混凝土施工过程中，测量放线的平面控制网络将出现向上引出的现象，并且轴线点的偏移值也将出现。

测量放线记录的内容

钢结构测量放线记录主要包括以下几个方面的内容：

1. 测量仪器的使用：记录中需要详细记录使用的测量仪器，如经纬仪、水准仪、全站仪等，以及它们的型号和精度指标。
2. 测量过程的描述：包括测量放线的具体步骤、方法和所使用的仪器。例如，使用经纬仪测设点、线、角度，使用水准仪测定标高等。
3. 测量数据的记录：记录测量过程中得到的各项数据，如坐标值、高程、角度等。这些数据需要经过复核，确保其准确性。
4. 测量结果的标注：在施工蓝图上标注出测量放线的结果，包括建筑物的平面位置、标高以及其他相关的测量数据。
5. 测量放线的复核：记录中需要包括对测量放线结果的复核情况，确保测量结果的准确性。

测量放线记录的重要性

钢结构测量放线记录对于保证钢结构施工质量至关重要。它是施工过程中的重要参考资料，能够帮助施工人员准确地进行定位和安装。同时，它也是工程质量验收的重要依据之一。因此，测量放线记录需要详细、准确，并且需要经过严格的复核和确认。

综上所述，钢结构测量放线记录是钢结构施工中不可或缺的一部分，它包含了测量放线的全过程数据和结果，对于保证施工质量和工程安全具有重要意义。
