桁架结构平面图

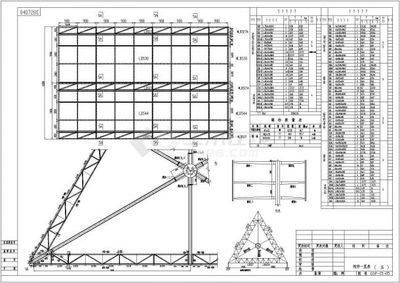

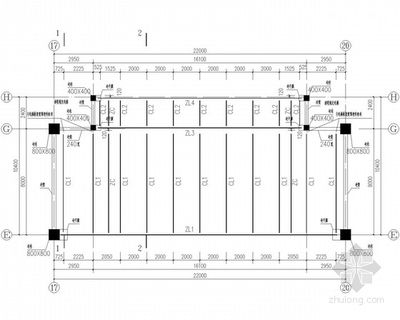

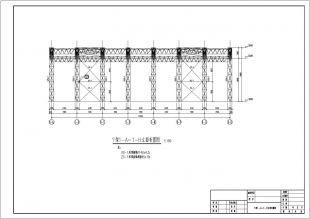

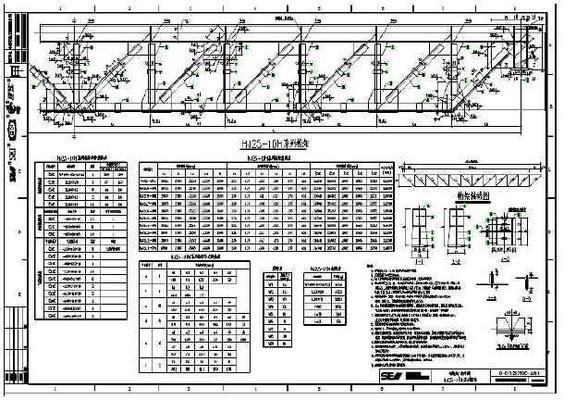

桁架结构平面图是展示桁架结构在三维空间中位置和形状的二维图纸。它通常包括以下元素:,,1. 中心标记:表示桁架结构的中心点或参考点。,2. 支撑点:显示桁架与地面或其他物体连接的位置。,3. 杆件:表示桁架各部分的尺寸、形状和材料,通常用细线表示。,4. 节点:连接杆件的部分,用于传递力和保持结构的稳定。,5. 细节标注:包括杆件的编号、角度、长度等详细信息,帮助理解结构设计。,6. 注解:对某些特定设计或计算的说明。,,桁架结构平面图是工程师进行结构分析和设计的重要工具,它有助于确保结构的稳定性、安全性和功能性。

以下是桁架结构平面图的相关网址:土木在线( ),提供了多种桁架结构平面图,包括但不限于卷册设计说明,基础平面布置图,桁架平面布置图,正视图,横梁连接节点,单格桁架布置图及安装图,光伏组件支架结构详图,桁架结构平面布置图等内容。
