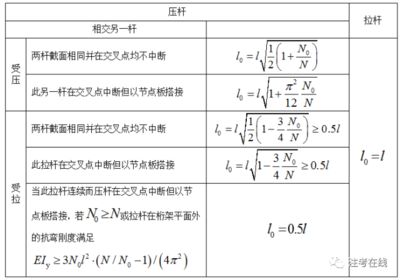

桁架是一种广泛应用于建筑和工程领域的结构形式，它通过交叉杆件的连接形成空间框架。计算长度是确定桁架各杆件长度的重要依据，直接影响到桁架的结构性能和承载能力。以下是根据相关研究内容整理的桁架计算长度的相关概述：，，1. **平面内计算长度**， - **定义与应用**：在桁架平面内，计算长度是指从节点中心到交叉点的距离。这是基于理想轴心压杆的弹性分析得出的结论。， - **影响因素**：桁架中杆端约束来自其他刚性连接的杆件，这些约束作用使临界状态推迟，导致实际计算长度与理想情况有所差异。，，2. **平面外计算长度**， - **特殊情况处理**：当两交叉杆长度相等时，平面外的计算长度应按照节点中心到交叉点间的距离来计算。这一规定适用于某些特定情况下的桁架设计。， - **杆件性质的影响**：拉力提供的约束大于压力，拉力越大，其约束作用也越强。这影响了桁架在不同荷载条件下的计算长度。，，3. **斜平面计算长度**， - **特殊情况下的长度系数**：在某些特殊情况下，如弦杆侧向支承点之间的距离为节间长度的2倍且两节间的弦杆轴心压力不相似时，需指定杆件计算长度系数。， - **规范规定**：根据GBJ17－88规范，上、下弦杆在桁架平面外的计算长度取值不同，分别为l0x＝l1，其中l1为侧向支承点（水平、垂直支撑或相...）之间的距离。，，桁架的计算长度是一个复杂而精确的概念，涉及到多种因素和规范要求。在实际工程中，应根据具体情况选择合适的计算方法和规范，以确保桁架结构的安全性和可靠性。

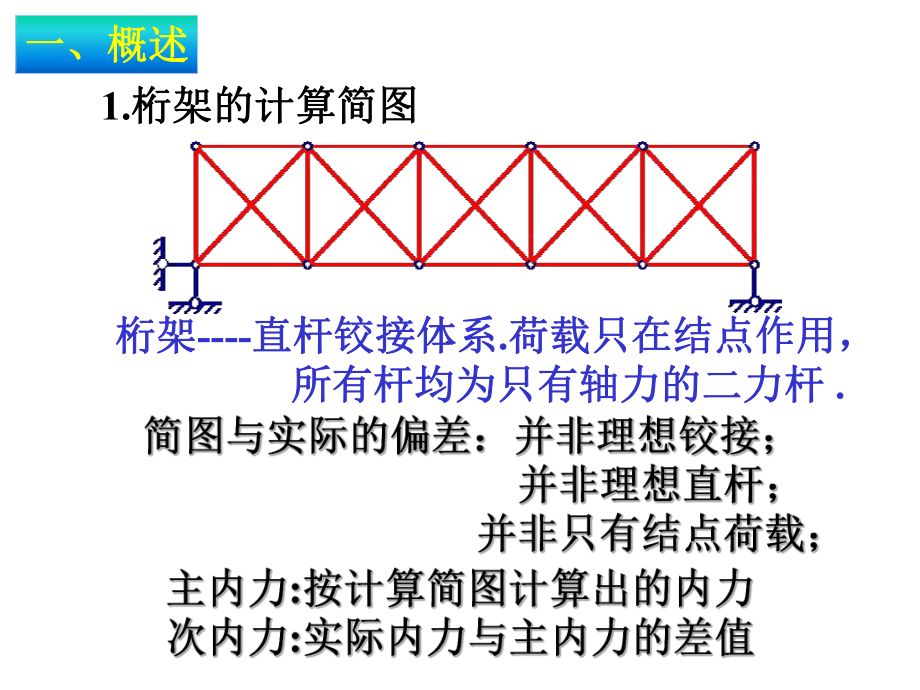

桁架的计算长度

桁架的计算长度是一个重要的工程参数，它涉及到桁架的设计、安全性和稳定性。计算桁架的计算长度主要包括以下几个方面：

1. 桁架长度的基本概念

桁架长度是指桁架中心线上的总长度，它的大小受到多种因素的影响，包括桁架的设计要求、横跨的距离、风速、荷载、使用条件等。其中，跨度是决定桁架长度的最重要因素之一。一般来说，跨度越大，桁架长度也就越长。此外，风速和荷载也会对桁架长度造成较大的影响。

2. 计算桁架长度的公式

计算桁架长度的基本公式为：L=√(h^2+(L/2)^2)×2，其中L表示桁架跨度，h表示桁架中心线距离地面的高度。如果已知桁架长度和跨度，也可以通过公式重新计算出桁架中心线距离地面高度：h=√(L^2-4h^2)/2。

3. 桁架杆件的计算长度

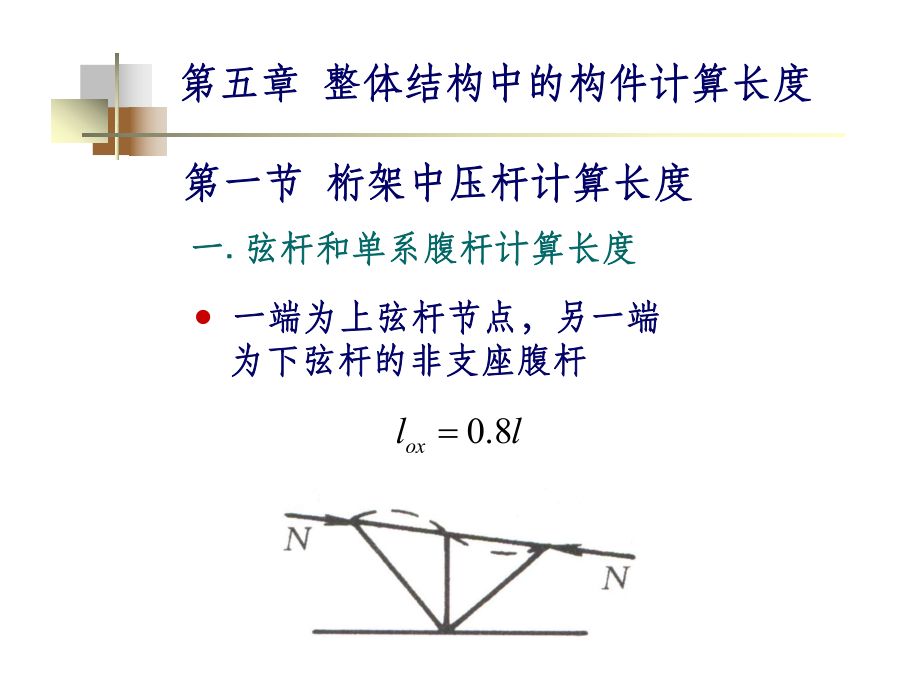

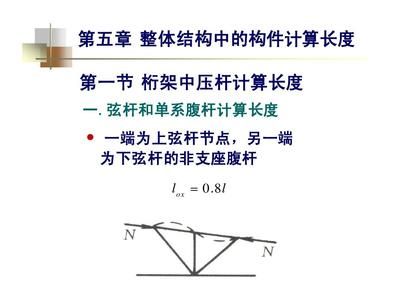

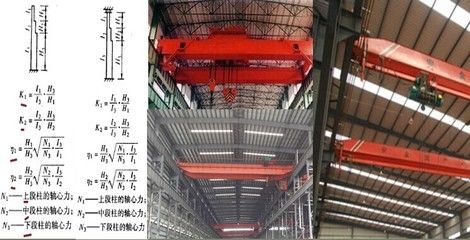

桁架杆件的计算长度包括桁架平面内的计算、桁架平面外的计算和斜平面的计算。例如，上下弦杆的计算长度L0x等于节间长度L，腹杆的计算长度根据位置不同而变化，支座处竖腹杆和斜腹杆L0x=L，中部其它腹杆L0x=0.8L。交叉腹杆的计算长度L0x为节点中心至交叉点间的距离。在桁架平面外，计算长度L0Y应取侧向支撑点间的距离。

4. 特殊情况下的计算长度

在某些特殊情况下，如桁架弦杆侧向支承点之间的距离为节间长度的2倍且两节间的弦杆轴心压力不相同时，弦杆在桁架平面外的计算长度应按下式确定：L0y=L1(0.75+0.25N2/N1)，且L0y≥0.5L1。这里的L1是侧向支点间的距离，N1和N2分别是较大压力和较小压力或拉力。

5. 注意事项

在计算桁架长度时，应该考虑到实际工程中的使用条件和风险等级，以确保桁架的安全性。同时，应考虑到实际施工和安装的难度，以及桁架的结构特点。例如，可加强桁架的节点处，以增强其承载能力。此外，桁架长度的计算涉及到了一些数学和物理知识，需要耐心和细心地推算，特别是在涉及到大型工程时，应该请专业人员进行计算和验算。

综上所述，计算桁架的计算长度是一个复杂的过程，需要综合考虑多种因素，并运用相应的计算公式和方法。在实际操作中，建议咨询专业的工程师或使用专门的工程软件来进行计算。
